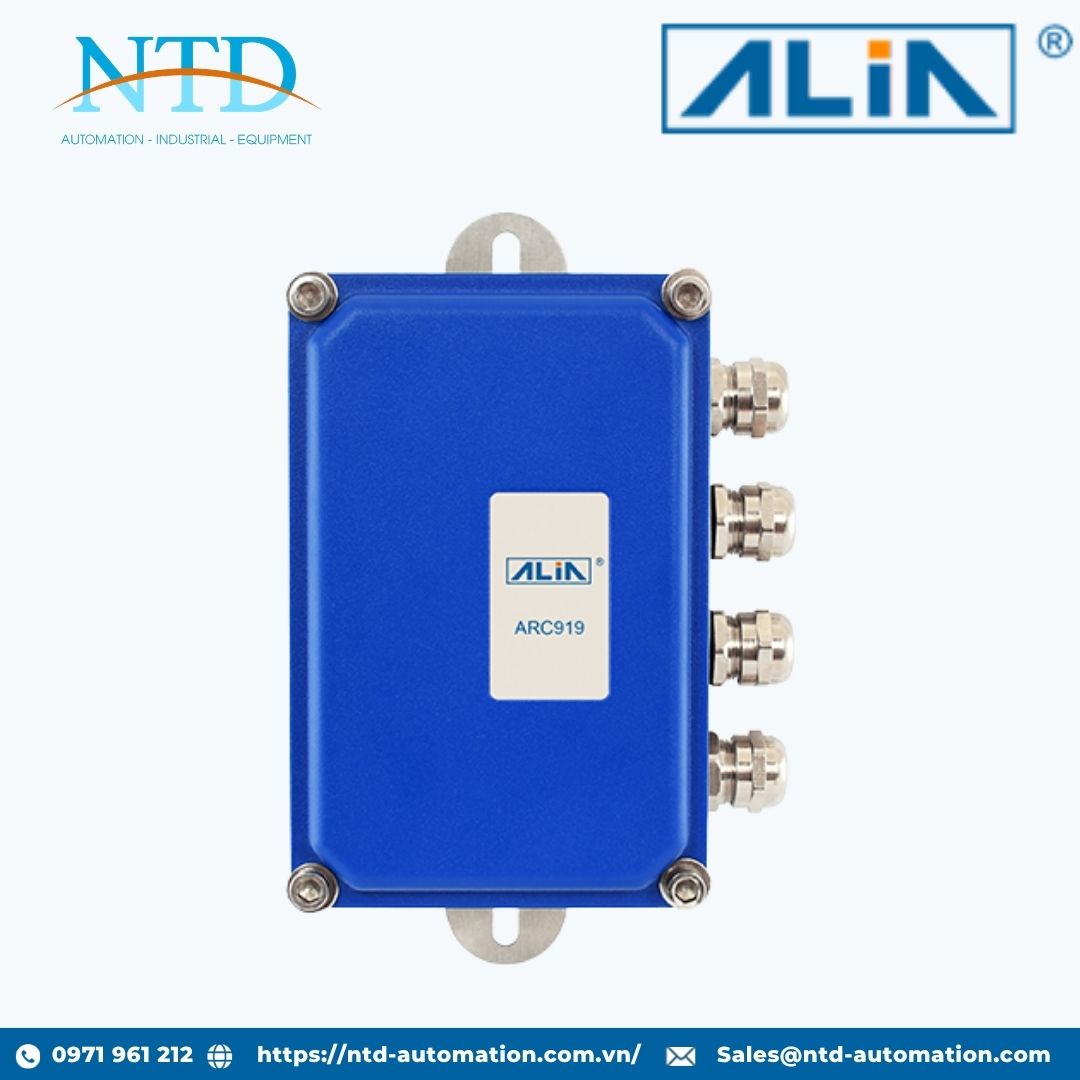

Bộ ghi dữ liệu Modbus RTU Series ARC919 ALIA

ARC919 Series là bộ ghi dữ liệu công nghiệp được thiết kế để thu thập, lưu trữ và quản lý dữ liệu từ các thiết bị sử dụng giao thức Modbus RTU. Thiết bị hỗ trợ cả chế độ Master và Slave, cho phép giao tiếp linh hoạt với nhiều loại cảm biến, đồng hồ đo, bộ điều khiển và thiết bị tự động hóa trong hệ thống.

Được trang bị đồng thời các cổng truyền thông RS485, RS232 và TTL, ARC919 Series có khả năng kết nối dễ dàng với nhiều thiết bị khác nhau. Dữ liệu thu thập được sẽ được tự động lưu dưới định dạng CSV trên USB Flash Drive hoặc thẻ nhớ TF, giúp người dùng dễ dàng truy xuất, phân tích và lưu trữ dữ liệu trong thời gian dài mà không cần máy tính hoặc hệ thống SCADA chuyên dụng.

Với thiết kế hoạt động độc lập, chức năng đóng dấu thời gian (RTC), màn hình OLED hiển thị trực quan và khả năng lưu trữ dữ liệu dung lượng lớn, ARC919 Series là giải pháp lý tưởng cho các ứng dụng giám sát không người trực trong công nghiệp, nông nghiệp, môi trường, khí tượng, phòng thí nghiệm và hệ thống quản lý năng lượng.

Tính năng nổi bật

• Hỗ trợ đầy đủ các thiết bị sử dụng giao thức chuẩn Modbus RTU.

• Hoạt động linh hoạt ở cả chế độ Master và Slave.

• Tích hợp đồng thời ba cổng truyền thông: RS485, RS232 và TTL.

• Hỗ trợ lưu dữ liệu trên USB Flash Drive hoặc thẻ nhớ TF dung lượng lên đến 32 GB.

• Tự động tạo file dữ liệu định dạng CSV theo ngày để thuận tiện cho việc quản lý và phân tích.

• Chế độ Master hỗ trợ kết nối tối đa 10 thiết bị Slave và đọc tới 50 thanh ghi.

• Màn hình OLED hiển thị thời gian thực, dữ liệu quá trình và trạng thái hoạt động.

• Tích hợp đồng hồ thời gian thực (RTC) giúp ghi nhận dữ liệu kèm dấu thời gian chính xác.

• Hỗ trợ ghi dữ liệu tự động hoặc thủ công với chu kỳ từ 0 đến 9999 giây.

• Cơ chế ghi đè dữ liệu thông minh khi bộ nhớ đầy.

• Thiết kế chống đấu ngược cực, quá áp, quá dòng, chống nhiễu và watchdog timer giúp thiết bị vận hành ổn định, tin cậy.

• Thông số cấu hình được lưu bằng EEPROM với tuổi thọ lưu trữ trên 10 năm.

Ứng dụng tiêu biểu

• Thu thập dữ liệu từ cảm biến nhiệt độ, áp suất, lưu lượng và mức.

• Ghi dữ liệu hệ thống xử lý nước và nước thải.

• Giám sát năng lượng và tiêu thụ điện năng.

• Hệ thống quan trắc môi trường và khí tượng.

• Nhà kính và hệ thống nông nghiệp thông minh.

• Phòng thí nghiệm và hệ thống thử nghiệm tự động.

• Dây chuyền sản xuất công nghiệp yêu cầu lưu trữ dữ liệu vận hành.

• Các ứng dụng giám sát từ xa và không người trực.

Thông số kỹ thuật chính

• Giao thức truyền thông: Modbus RTU

• Tốc độ truyền: 2.400 – 115.200 bps

• Kiểu dữ liệu hỗ trợ:

  • Short

  • Long

  • Float

• Cổng truyền thông:

  • RS485

  • RS232

  • TTL

Chế độ Master

• Hỗ trợ Function Code: 03, 04

• Chế độ đọc:

  • Đọc liên tục

  • Đọc một lần

• Số lượng thiết bị Slave tối đa: 10 thiết bị

• Số lượng thanh ghi đọc tối đa: 50 Registers

Chế độ Slave

• Hỗ trợ Function Code: 06, 10

Lưu trữ dữ liệu

• Thiết bị lưu trữ:

  • USB Flash Drive

  • Thẻ nhớ TF

• Dung lượng lưu trữ tối đa: 32 GB

• Định dạng lưu trữ: CSV

• Tần suất ghi dữ liệu: 0 – 9999 giây/lần

• Chế độ ghi:

  • Tự động

  • Thủ công

• Thời gian lưu trữ:

  • Khoảng 9 tháng (50 Registers, 1 mẫu/giây)

  • Lên đến 38 năm (1 Register, 1 mẫu/giây)

• Chế độ ghi đè:

  • Dữ liệu mới ghi đè dữ liệu cũ khi bộ nhớ đầy

Hiển thị và vận hành

• Màn hình OLED 0.91 inch

• Hiển thị:

  • Ngày giờ

  • Dữ liệu quá trình

  • Trạng thái hoạt động

• Đèn LED báo trạng thái vận hành và ghi dữ liệu

• Bàn phím lập trình 4 phím:

  • ENT

  • SEL

  • UP

  • DOWN

Nguồn cấp và môi trường làm việc

• Nguồn cấp: 7 – 33 VDC

• Công suất tiêu thụ: < 1.2 W

• Nhiệt độ hoạt động: -20 đến 85°C

• Nhiệt độ lưu trữ: -20 đến 85°C

• Độ kín bảo vệ: IP65

• Vật liệu vỏ: Hợp kim nhôm

• Cổng USB: USB 2.0

• Chuẩn đầu cáp: M16

Độ bền cơ học

• Thử nghiệm rung:

  • 10 – 60 Hz

  • Gia tốc 10 m/s² trong 3 giờ

• Trọng lượng: 0.65 kg

• Kích thước: 125 × 190 × 46 mm

ARC919 Series là giải pháp ghi dữ liệu Modbus RTU đáng tin cậy, giúp doanh nghiệp dễ dàng thu thập, lưu trữ và quản lý dữ liệu vận hành một cách hiệu quả, tiết kiệm chi phí và phù hợp với các hệ thống giám sát tự động hiện đại.
