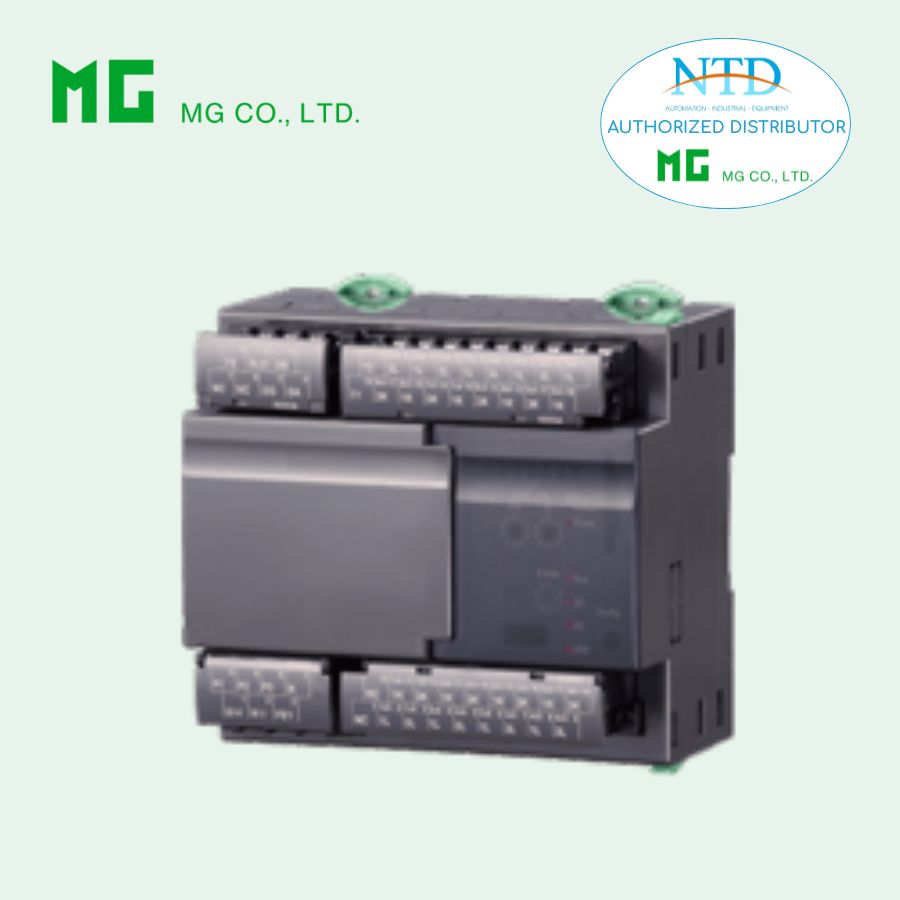

Bộ giám sát điện năng R9LWTU của MG (M-System)

R9LWTU là bộ giám sát điện năng đa chức năng thuộc dòng Remote I/O R9, hỗ trợ giao tiếp LonWorks. Thiết bị sử dụng cảm biến dòng kẹp CLSE giúp lắp đặt nhanh chóng mà không cần biến dòng CT và có thể đo tối đa 8 mạch điện. R9LWTU cho phép theo dõi các thông số như điện áp, dòng điện, công suất và điện năng, phù hợp cho các hệ thống giám sát và quản lý năng lượng.

Chức năng & Đặc điểm

• Bộ giám sát điện năng đa chức năng hỗ trợ giao thức LonWorks.

• Sử dụng cảm biến dòng dạng kẹp, không cần dùng biến dòng CT.

• Có thể đo tối đa 8 mạch điện (đo điện áp chung).

• Cảm biến dòng kẹp dễ dàng lắp đặt vào các hệ thống hiện có, dải đo rộng từ 5 đến 600 A.

• Tất cả các giá trị đo, giá trị bộ đếm, chế độ hiển thị và dữ liệu cài đặt được lưu trong bộ nhớ không bay hơi khi mất nguồn.

• Có thể ghi dữ liệu (data logging) như dòng điện, công suất… theo thời gian lịch khi sử dụng thẻ SD.

Model: R9LWTU–2001–AD4[1]

Thông tin đặt hàng

• Mã sản phẩm: R9LWTU-2001-AD4[1]
  Chọn mã tùy chọn cho [1] bên dưới
  (ví dụ: R9LWTU-2001-AD4/Q)

• Chỉ định thêm thông số cho mã tùy chọn /Q
  (ví dụ: /C01)

Cấu hình

2: 1 pha 2 dây, 3 pha 3 dây, 1 pha 3 dây; 8 mạch

Kết nối

0: Terminal block

I/O

0: Không có

Module mở rộng

1: Có kết nối

Nguồn cấp phụ

AD4: Nguồn đa năng

• 100 – 240 V AC (dải hoạt động 85 – 264 V, 50 / 60 Hz)

• 110 – 240 V DC (dải hoạt động 99 – 264 V, ripple tối đa 10 %p-p)

[1] Tùy chọn

• blank: Không có

• /Q: Có tùy chọn (chỉ định thông số)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Sản phẩm liên quan

• Module mở rộng Digital I/O (model: R9WTU-ED)

• Module mở rộng giám sát điện năng (model: R9WTU-EP)

• Phần mềm cấu hình PC (PMCFG)

• XIF File (Device Interface File)

File XIF được dùng để định nghĩa thiết bị LonWorks khi lập trình trên LonMaker.
Các file XIF và phần mềm có thể tải về từ website của nhà sản xuất.

Lưu ý: cần cáp kết nối chuyên dụng để kết nối module với máy tính.

Cảm biến dòng kẹp (model: CLSE)

• Không đi kèm sản phẩm, cần đặt mua riêng.

• Số lượng phụ thuộc vào cấu hình hệ thống.

Thẻ SD

• Cần thẻ SD để lưu dữ liệu trong thiết bị.

• Phải sử dụng đúng model thẻ nhớ được khuyến nghị.

Thông số chung

Kiểu lắp: Thiết bị độc lập
Cấp bảo vệ: IP20

Kết nối

• Nguồn phụ / ngõ vào điện áp: terminal vít M3.5 (0.8 N·m)

• Ngõ vào dòng điện: terminal vít M3 (0.5 N·m)

• LonWorks: terminal vít M3 (0.5 N·m)

Kích thước dây phù hợp

• Terminal M3: 0.25 – 1.65 mm² (AWG 22 – 16)

• Terminal M3.5: 1.04 – 2.63 mm² (AWG 16 – 14)

Cấu hình đo

• 1 pha 2 dây

• 1 pha 3 dây

• 3 pha 3 dây

Vỏ: Nhựa chống cháy (màu đen)
Cách ly: lõi cảm biến / dòng / điện áp / LonWorks / nguồn phụ / FE1

Thông số đo lường

Điện áp

R–N, S–N, T–N
R–S, S–T, T–R

Dòng điện

R, S, T, N

Công suất

• Công suất tác dụng

• Công suất phản kháng

• Công suất biểu kiến

Hệ số công suất

Tần số

Điện năng

• Điện năng tác dụng

• Điện năng phản kháng

Thông số khác

• Công suất trung bình (Demand)

• Dòng điện trung bình (Demand)

• Sóng hài (Harmonic)

• Giá trị Max / Min

Ghi dữ liệu theo lịch (khi dùng thẻ SD)

• Điện áp

• Dòng điện

• Công suất

• Điện năng

• Hệ số công suất

Đèn trạng thái

• Power

• SD Card

Truyền thông LonWorks

Neuron Chip: FT3120
(NeuronID in dạng số và mã vạch)

Transceiver: FT-X1 (tương đương FTT10A)

Tốc độ truyền: 78 kbps

Cáp: Twisted pair

Khoảng cách (free topology): 500 m

Số node tối đa: 64 node / kênh

LNS: Version 3.0 Service Pack 8 trở lên

Đèn trạng thái

• ONLINE

• ERR

• TX/RX

• SVCE

Công tắc vận hành

• Service

• Reset

Thông số đầu vào

Tần số

50 / 60 Hz (45 – 65 Hz)

Điện áp

Điện áp định mức

• Giữa các pha: 400 V AC

• Pha – trung tính: 230 V

Quá tải

• 200% trong 10 giây

• 120% liên tục

Dải điện áp sơ cấp có thể cài đặt:
50 – 400 000 V

Dòng điện (cảm biến CLSE)

Quá tải

• 120% liên tục

• 500% trong 10 giây

Lưu ý: dùng cho mạch ≤ 480 V

Dải dòng sơ cấp có thể cài đặt:
1 – 20 000 A

Điều kiện lắp đặt

Nguồn phụ

• AC: < 9 VA

• DC: < 3 W

Nhiệt độ hoạt động:
-10 → +55°C

Độ ẩm:
30 – 90 %RH (không ngưng tụ)

Môi trường:
Không có khí ăn mòn hoặc bụi nặng

Kiểu lắp:
DIN rail hoặc gắn bề mặt

Khối lượng:
500 g

Hiệu suất

Độ chính xác (10 – 35°C)
(không bao gồm sai số cảm biến)

• Điện áp: ±0.5 %

• Dòng điện: ±0.5 %

• Công suất: ±0.5 %

• Hệ số công suất: ±1.5 %

• Tần số: ±0.1 %

• Điện năng: ±1 %

• Sóng hài: ±2 %

Chu kỳ cập nhật dữ liệu

• Sóng hài và tần số: ≤ 1 giây

• Các giá trị khác: ≤ 500 ms

Đồng hồ thời gian thực

• Sai số: ±3 phút / tháng (25°C)

• Thời gian lưu pin: khoảng 2 năm khi mất nguồn

• Pin: pin lithium (không tháo rời)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ / 500 V DC

• Điện áp chịu đựng: 2000 V AC / 1 phút
