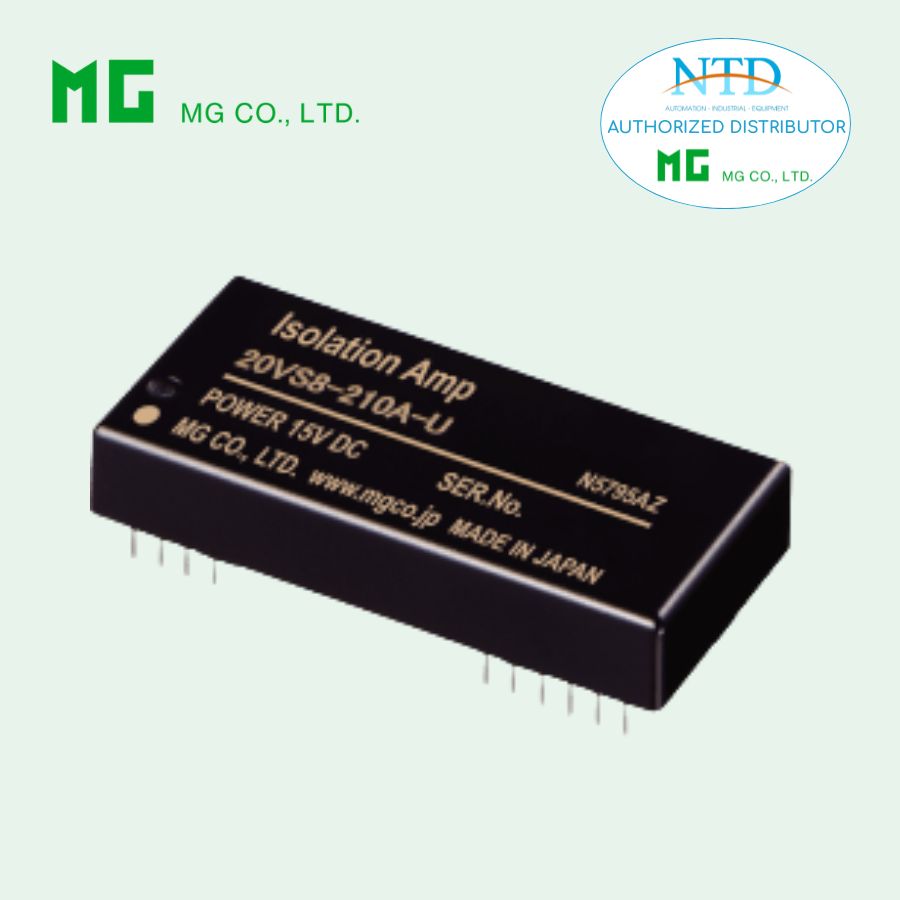

Bộ khuếch đại cách ly 20VS8-210 MG (M-System)

20VS8-210 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế với cấu hình cách ly 3 cổng giữa input, output và nguồn, đồng thời tối ưu cho các ứng dụng yêu cầu tốc độ đáp ứng cao.

Thiết bị cung cấp khả năng cách ly mạnh mẽ lên đến 3000 VAC, giúp giảm nhiễu và bảo vệ hệ thống trong môi trường công nghiệp. Với tốc độ phản hồi nhanh và độ chính xác cao, sản phẩm phù hợp cho các hệ thống đo lường và điều khiển yêu cầu xử lý tín hiệu nhanh và ổn định.

Đặc điểm nổi bật

• Cách ly 3 cổng giữa input, output và nguồn, tăng độ an toàn hệ thống

• Điện áp cách ly cao lên đến 3000 VAC

• Tốc độ đáp ứng nhanh ≤ 50 µs, phù hợp ứng dụng tín hiệu động

• Độ tuyến tính cao với nhiều tùy chọn chính xác (±0.025%, ±0.012%, ±0.008%)

• Băng thông rộng lên đến khoảng 20 kHz

• Hệ số khuếch đại điều chỉnh linh hoạt từ ×1 đến ×100

• Dòng bias rất thấp (25 pA), giảm sai số đo

• CMRR cao (≥ 120 dB), chống nhiễu hiệu quả

Thông số kỹ thuật

Thông tin chung

• Model: 20VS8-210-U (các tùy chọn: AN / BN / CN theo độ tuyến tính)

• Cấu trúc: hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trực tiếp lên PCB

• Trọng lượng: 20 g

Ngõ vào

• Dải điện áp: -10 đến +10 V DC

• Điện trở vào: 1 MΩ (10 kΩ khi mất nguồn)

• Điện áp quá tải: ±15 V DC liên tục

• Offset voltage: ±2 mV (G = 1)

• Dòng bias: 25 pA (typ. @25°C)

Ngõ ra

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 2 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn tham chiếu

• Ngõ vào: ±16.5 V DC ±2.5 V (với nguồn 15 V)

• Ngõ ra: ±16.5 V DC ±2.5 V (với nguồn 15 V)

• Dòng tải: ≤ 2 mA

Nguồn cấp

• Nguồn DC: 15 V DC ±5%

• Dòng tiêu thụ: khoảng 50 mA (không tải)

Hiệu năng

• Độ tuyến tính:

  • ±0.025 % (210AN)

  • ±0.012 % (210BN)

  • ±0.008 % (210CN)

• Hệ số nhiệt:

  • ±25 ppm/°C (0 đến 70°C)

  • ±50 ppm/°C (-25 đến +85°C)

• Băng thông: khoảng 20 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 50 µs

• Gain: ×1 ±1.5%

• Dải điều chỉnh gain: ×1 đến ×100

• Ảnh hưởng điện áp nguồn: ±0.01 %

• CMRR: ≥ 120 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 3000 VAC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ: -25 đến +85°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Hệ thống đo lường tốc độ cao và xử lý tín hiệu nhanh

• Cách ly tín hiệu analog giữa các khối trong hệ thống điều khiển

• Bảo vệ vi xử lý và mạch điều khiển khỏi nhiễu công nghiệp

• Hệ thống thu thập dữ liệu (DAQ) yêu cầu độ chính xác và tốc độ cao

• Ứng dụng trong PLC, DCS, SCADA

• Thiết bị đo tín hiệu điện áp trong môi trường nhiễu cao

• Các hệ thống tự động hóa yêu cầu cách ly 3 cổng và hiệu năng cao
