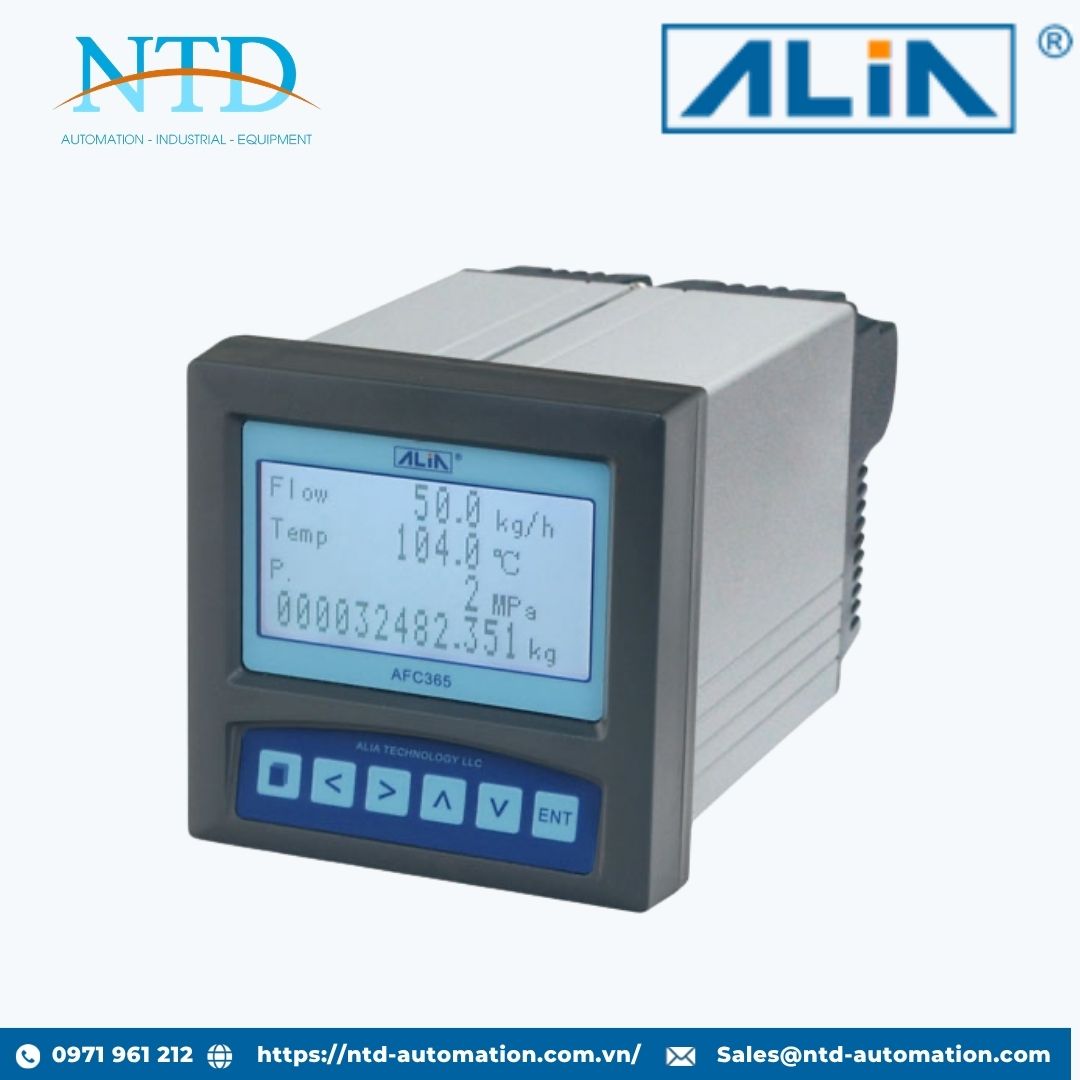

Bộ tính toán lưu lượng bù nhiệt độ và áp suất series AFC365 ALIA

AFC365 Series là bộ tính toán lưu lượng thông minh được thiết kế trên nền tảng vi xử lý hiện đại, chuyên dùng để đo lường và tính toán lưu lượng bù nhiệt độ, áp suất trong các hệ thống công nghiệp. Thiết bị có khả năng xử lý đồng thời tín hiệu lưu lượng, nhiệt độ và áp suất nhằm tính toán chính xác lưu lượng thực tế, lưu lượng chuẩn, khối lượng dòng chảy hoặc năng lượng tiêu thụ theo nhiều công thức bù khác nhau.

AFC365 Series tích hợp các thuật toán tính toán dành cho khí lý tưởng (Ideal Gas), khí công nghiệp, khí tự nhiên theo công thức NX-19, hơi bão hòa, hơi quá nhiệt và lưu chất lỏng. Nhờ đó, thiết bị giúp loại bỏ sai số do biến động nhiệt độ và áp suất, nâng cao độ chính xác trong quản lý năng lượng, giám sát tiêu thụ hơi, khí và các hệ thống đo lường công nghiệp.

Với màn hình LCD có đèn nền, khả năng ghi dữ liệu lịch sử và hỗ trợ truyền thông Modbus RTU, AFC365 Series là giải pháp lý tưởng cho các ứng dụng đo lưu lượng và quản lý năng lượng trong ngành dầu khí, hóa chất, thực phẩm, dược phẩm, hệ thống hơi công nghiệp và các nhà máy sản xuất hiện đại.

Tính năng nổi bật

• Bộ tính toán lưu lượng chuyên dụng cho các ứng dụng bù nhiệt độ và áp suất.

• Hỗ trợ tính toán lưu lượng khí, hơi nước, chất lỏng và năng lượng.

• Tích hợp công thức:

  • Khí lý tưởng (Ideal Gas)

  • Khí công nghiệp (General Gas)

  • Khí tự nhiên theo công thức NX-19

  • Hơi bão hòa (Saturated Steam)

  • Hơi quá nhiệt (Superheated Steam)

  • Tính toán khối lượng chất lỏng và mật độ

• Độ chính xác cao lên đến ±0.1% giá trị đo.

• Màn hình LCD 3.5 inch có đèn nền hiển thị rõ ràng các thông số và đơn vị kỹ thuật.

• Hỗ trợ tín hiệu đầu vào lưu lượng, nhiệt độ và áp suất trên cùng một thiết bị.

• Tích hợp bộ nhớ 8 MB cho khả năng lưu trữ dữ liệu dài hạn.

• Ghi dữ liệu lịch sử theo giờ, ngày, tháng và năm.

• Hỗ trợ đầu ra Analog 4-20 mA, Relay và truyền thông RS485 Modbus RTU.

• Tích hợp nguồn phụ trợ 24 VDC cho cảm biến và transmitter 2 dây.

• Bảo vệ mặt trước đạt chuẩn IP65 (NEMA 4X) chống bụi và nước.

• Lưu trữ thông số cài đặt bằng EEPROM với tuổi thọ trên 10 năm.

Ứng dụng tiêu biểu

• Hệ thống đo lưu lượng hơi bão hòa và hơi quá nhiệt.

• Hệ thống quản lý năng lượng trong nhà máy.

• Đo lưu lượng khí nén và khí công nghiệp.

• Hệ thống phân phối khí tự nhiên.

• Hệ thống đo lưu lượng nước nóng và nước lạnh.

• Nhà máy thực phẩm, đồ uống và dược phẩm.

• Nhà máy hóa chất, dầu khí và nhiệt điện.

• Hệ thống HVAC và quản lý tiêu thụ năng lượng.

Thông số kỹ thuật chính

Đầu vào lưu lượng

• Tín hiệu đầu vào:

  • 4-20 mA

  • Xung / Tần số 0-10 kHz

• Hiển thị:

  • Lưu lượng tức thời: 5 số

  • Tổng lưu lượng: 13 số

• Độ chính xác:

  • ±0.1% giá trị đo

Đầu vào nhiệt độ

• Hỗ trợ:

  • PT100

  • 4-20 mA

• Hiển thị:

  • 4 số có dấu thập phân

• Độ chính xác:

  • ±0.1°C

Đầu vào áp suất

• Tín hiệu:

  • 4-20 mA

• Hiển thị:

  • 5 số có dấu thập phân

• Độ chính xác:

  • ±0.1% giá trị đo

Chức năng tính toán

• Bù nhiệt độ và áp suất cho:

  • Khí lý tưởng

  • Khí công nghiệp

  • Khí tự nhiên (NX-19)

  • Hơi bão hòa

  • Hơi quá nhiệt

• Tính khối lượng chất lỏng

• Tính mật độ

• Tính năng lượng nhiệt

Đầu ra

• Analog Output:

  • 4-20 mA

  • 1 kênh

  • Tải tối đa 750 Ω

• Relay Output:

  • 1 điểm

  • 3 A / 250 VAC

• RS485:

  • Modbus RTU

Nguồn phụ trợ

• 12 VDC / 24 VDC, 100 mA cho cảm biến lưu lượng

• 24 VDC, 100 mA cho transmitter nhiệt độ

• 24 VDC, 100 mA cho transmitter áp suất

Hiển thị và vận hành

• Màn hình LCD đơn sắc 3.5 inch có đèn nền

• Hiển thị 4 dòng thông tin

• Hỗ trợ 21 đơn vị kỹ thuật

• Bàn phím 6 phím lập trình và điều khiển

• Bảo vệ bằng hai cấp mật khẩu riêng cho người dùng và nhà cung cấp

Ghi dữ liệu

• Bộ nhớ trong:

  • 8 MB

• Chu kỳ ghi dữ liệu:

  • 1 – 60 phút/lần

• Khả năng lưu trữ:

  • 30 ngày (1 dữ liệu/phút)

  • 1800 ngày (1 dữ liệu/giờ)

• Chế độ ghi đè:

  • Dữ liệu mới ghi đè dữ liệu cũ

Điều kiện vận hành

• Nguồn cấp:

  • 85 – 260 VAC

  • 50/60 Hz

• Công suất tiêu thụ:

  • ≤ 10 W

• Nhiệt độ môi trường:

  • -10 đến 60°C

• Độ ẩm:

  • 10 – 85% RH

• Cấp bảo vệ:

  • NEMA 4 / IP65

Kích thước và trọng lượng

• Kích thước:

  • 96 × 96 × 150 mm

• Trọng lượng:

  • Tối đa 0.5 kg

AFC365 Series là giải pháp Flow Computer toàn diện cho các ứng dụng đo lưu lượng, quản lý năng lượng và tính toán bù nhiệt độ – áp suất, giúp nâng cao độ chính xác đo lường, tối ưu hóa chi phí vận hành và hỗ trợ hiệu quả cho các hệ thống tự động hóa công nghiệp hiện đại.
