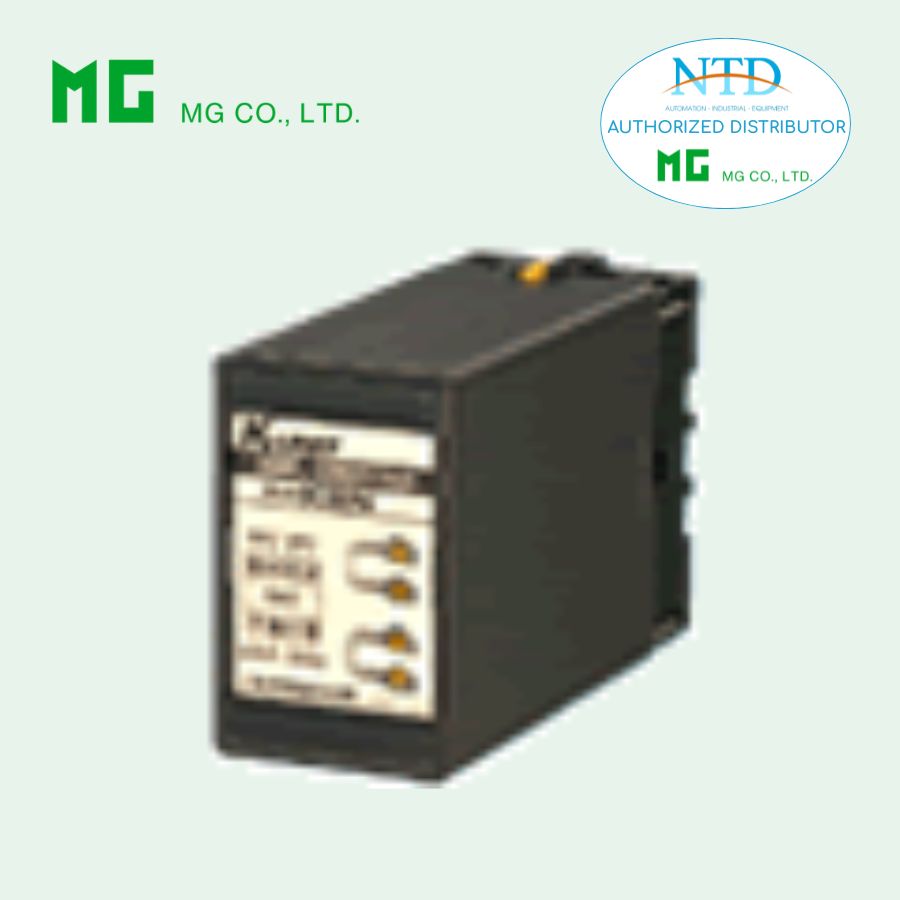

Bộ trừ tín hiệu analog KWSBS MG (M-System)

KWSBS là bộ Analog Subtractor thuộc dòng K-UNIT, được thiết kế để xử lý và chuyển đổi tín hiệu analog với chức năng chính là tính toán hiệu giữa hai tín hiệu đầu vào DC. Thiết bị cung cấp hai đầu ra cách ly độc lập, đảm bảo tín hiệu ổn định, chính xác và an toàn trong các hệ thống đo lường – điều khiển công nghiệp. Nhờ khả năng cách ly cao và thiết kế dạng plug-in nhỏ gọn, KWSBS phù hợp với các hệ thống yêu cầu xử lý tín hiệu phức tạp trong không gian lắp đặt hạn chế.

Đặc điểm nổi bật

• Nhận đồng thời hai tín hiệu đầu vào DC và xuất ra tín hiệu tỷ lệ với hiệu của chúng (Output = K1 × Input 1 – K2 × Input 2)
• Tích hợp hai đầu ra analog cách ly độc lập, tăng tính linh hoạt khi sử dụng
• Cách ly tín hiệu lên đến 2000 V AC giữa input – output – nguồn
• Hỗ trợ tùy chỉnh hệ số K1, K2 trong khoảng 0.10 – 2.00 theo yêu cầu ứng dụng
• Điều chỉnh zero và span trực tiếp trên thiết bị, thuận tiện khi hiệu chuẩn
• Hỗ trợ nhiều dải tín hiệu đầu vào và đầu ra (dòng hoặc áp)
• Thiết kế module cắm (plug-in), dễ lắp đặt và bảo trì
• Tối ưu không gian với khả năng lắp đặt mật độ cao

Thông số kỹ thuật

Thông số chung

• Kiểu lắp đặt: Plug-in
• Kết nối: Terminal vít M3.5
• Vật liệu vỏ: Nhựa chống cháy
• Cách ly: Input 1 / Input 2 / Output 1 / Output 2 / nguồn
• Điều chỉnh:
○ Zero: -5 đến +5 %
○ Span: 95 đến 105 %

Nguyên lý hoạt động

• Công thức: Output = K1 × Input 1 – K2 × Input 2
• K1, K2: 0.10 – 2.00 (cài đặt theo yêu cầu)

Ngõ vào (Input)

• Điện áp DC: -300 đến +300 V
• Dải tối thiểu: 3 mV
• Trở kháng đầu vào:
○ ≥ 10 kΩ (3 – 100 mV)
○ ≥ 100 kΩ (0.1 – 1 V)
○ ≥ 1 MΩ (≥ 1 V)

Ngõ ra (Output)

• Dòng DC: 0 – 20 mA
○ Tải tối đa: 600 Ω (Output 1), 350 Ω (Output 2)
• Điện áp DC: -10 đến +12 V
• Span tối thiểu:
○ 1 mA (dòng)
○ 5 mV (áp)

Hiệu suất

• Độ chính xác: ±0.2 % (±0.4 % khi K1 hoặc K2 > 1.00)
• Hệ số nhiệt: ±0.02 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Ảnh hưởng nguồn: ±0.1 %

Cách điện & bảo vệ

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
○ 2000 V AC (input/output/nguồn)
○ 1000 V AC (giữa các output)

Điều kiện lắp đặt

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Nguồn cấp:
○ AC: 100 – 240 V (±10 %)
○ DC: 12 V / 24 V
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Khối lượng: ~400 g

Ứng dụng phổ biến

• Tính toán sai lệch giữa hai tín hiệu đo (ví dụ: chênh lệch áp suất, mức, lưu lượng)
• Ứng dụng trong hệ thống điều khiển PID cần tín hiệu sai số (error signal)
• Giám sát và so sánh tín hiệu giữa hai cảm biến
• Tích hợp trong hệ thống SCADA, DCS để xử lý tín hiệu trung gian
• Ứng dụng trong các dây chuyền sản xuất cần kiểm soát chênh lệch giá trị
• Hệ thống tự động hóa công nghiệp yêu cầu cách ly và xử lý tín hiệu chính xác
