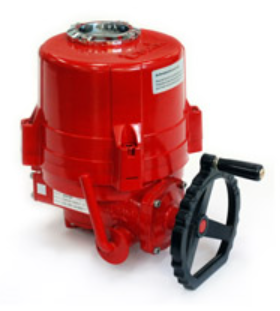

Bộ truyền động điện ITQ 0160-0240

Liên hệ Còn hàng

1. Giới thiệu sản phẩm bộ truyền động điện ITQ 0160-0240

​Bộ truyền động điện ITQ 0160-0240 là một phần của dòng sản phẩm truyền động điện được i-Tock phát triển, với các đặc điểm nổi bật về hiệu suất và độ bền. Các bộ truyền động này được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, bao gồm tự động hóa, điều khiển cơ khí, sản xuất và chế tạo.

2. Đặc điểm nổi bật của bộ truyền động điện ITQ 0160-0240

- Công suất và hiệu suất cao

- Thiết kế nhỏ gọn và bền bỉ

- Điều khiển chính xác

- Tiết kiệm năng lượng

- Khả năng tích hợp linh hoạt

- Độ tin cậy và tuổi thọ cao

- Dễ dàng bảo trì

- Ứng dụng đa dạng

3. Thông số kỹ thuật chung của ITQ Series

Lớp bảo vệ: IP67, NEMA4 và 4X, O-ring kín

Nguồn cấp:

+ 110 / 220V AC, 1Ph (50/60Hz) ± 10%, 24V DC

+ 380 / 440V AC, 3Ph (50 / 60Hz) ± 10%

Điều khiển năng lượng:  110 / 220V AC, 1Ph (50/60Hz) ± 10%

Chu kỳ làm việc bật tắt S2: Tối đa 20 phút

Chu kỳ nhiệm vụ điều chế S4: 30%, 800 Bắt đầu / giờ

Động cơ: Động cơ cảm ứng với bảo vệ nhiệt

+ ( Cao 150oC ± 5oC / Thấp 97oC ± 15oC)

Công tắc giới hạn: 4 x SPDT ( 2 đóng, 2 mở), 250VAC, 16A

Công tắc momen xoắn: N/A

Gốc bên ngoài: 90o  ± 10% bằng nút cơ điều chỉnh bên ngoài

Chỉ định vị trí: Chỉ báo cơ học liên tục với mũi tên

Ghi đè thủ công: Khử lộn xộn

Tự khóa: Được cung cấp bởi bánh răng kép ( không có phanh)

Nút cơ: 1 cái cho mỗi đầu hành trình ( mở và đóng), bên ngoài và có thể điều chỉnh

Khối thiết bị đầu cuối: Loại đẩy trục vít và đòn bảy ( lò xo tải)

Đầu vào cáp: 2 – PF3/4”, NPT3/4”, M25x1.5

Máy sưởi không gian: 5W (110/220VAC) để chống ngưng tụ

Nhiệt độ môi trường:

+ Basic Actuator: -20oC ~  70oC

+ C/W Control Option: -10oC ~ 60oC

Độ ẩm môi trường xung quanh: 90% RH Max (không ngưng tụ)

4. Thông số kỹ thuật của Bộ truyền động điện ITQ 0160-0240

Model: ITQ0160/0240

Mô-men xoắn định mức (Nm): 160Nm (16Kg.m), 240Nm (24Kg.m)

Thời gian hoạt động (Giây) 110 / 220VAC (50Hz): 26sec

Thời gian hoạt động (Giây) 110 / 220VAC (60Hz): 22ec

Tối đa Kích thước lỗ khoan (mm):

+ Key: 25mm

+ Square: 23mm

Lớp cách điện động : F





Amp Draw

Main Power

50Hz(Running/Max)

60Hz(Running/Max)

110 Volt

(1.60/2.26),(1.62/2.26)

(1.70/2.38),(1.72/2.38)

220 Volt

(0.85/1.07),(0.87/1.07)

(0.90/1.12), (0.90/1.12)

380 Volt

(0.30/0.60), (1.62/2.26)

(0.30/0.59), (0.32/0.59)

440 Volt

(0.30/0.69), (0.32/0.69)

(0.30/0.59), (0.32/0.65)

24VDC

(1.8/3.2), (2.4/4.8)





Số tay quay: 12

ISO 5211 Gắn mặt bích: ISO F07/10 flange

Trọng lượng (Kg): 15Kgs

5. Các ứng dụng chính của bộ truyền động điện ITQ 0160-0240

- Van bi:

+ Ứng dụng: Sử dụng trong các hệ thống cần điều khiển dòng chảy của chất lỏng hoặc khí.​

+ Kích cỡ phù hợp: DN 65 cho van bi bích 2 ngả PN16 và DN 50 cho van bi bích 3 ngả PN16.​

+ Thời gian vận hành: Thời gian đóng mở khoảng 26 giây.​

+ Nguồn điện: Có thể hoạt động với các điện áp 24VDC

- Van bướm:

+ Ứng dụng: Phù hợp cho việc điều khiển lưu lượng trong các hệ thống đường ống.​

+ Kích cỡ phù hợp: DN 125 đến DN 150 cho van bướm wafer PN16 và DN 100 cho van bướm bích PN16.​

+ Thời gian vận hành: Thời gian đóng mở khoảng 26 giây.​

+ Nguồn điện: Tương thích với các điện áp 24VDC

- Cửa gió (Damper):

+ Ứng dụng: Điều khiển luồng không khí trong các hệ thống thông gió và điều hòa không khí.​

+ Thiết kế: Với cấu trúc nhỏ gọn và chắc chắn, phù hợp cho việc tự động hóa cửa gió.​

+ Tiêu chuẩn bảo vệ: Tiêu chuẩn IP67 chống thấm nước và bụi, với tùy chọn IP68 cho môi trường yêu cầu khắt khe hơn.

6. Lợi ích khi sử dụng Bộ truyền động điện ITQ 0160-0240

- Tự động hóa và tăng cường hiệu suất

- Độ bền và độ tin cậy cao

- Dễ dàng tích hợp

- An toàn và bảo mật

- Khả năng chuyển đổi giữa thủ công và tự động

- Bảo vệ hệ thống và giảm thiểu hư hỏng

- Lắp đặt và bảo trì dễ dàng

Kết luận:Bộ truyền động điện i-Tork ITQ 0160-0240 là giải pháp lý tưởng cho việc tự động hóa trong các ứng dụng công nghiệp, đặc biệt trong việc điều khiển van bi và van bướm. Với thiết kế nhỏ gọn, bền bỉ và khả năng chống nước tiêu chuẩn IP67, bộ truyền động này đảm bảo hiệu suất ổn định trong nhiều môi trường làm việc khác nhau. Việc sử dụng ITQ 0160-0240 giúp nâng cao hiệu quả vận hành, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì, đồng thời đảm bảo an toàn và độ tin cậy cao cho các hệ thống tự động hóa



------------------------
