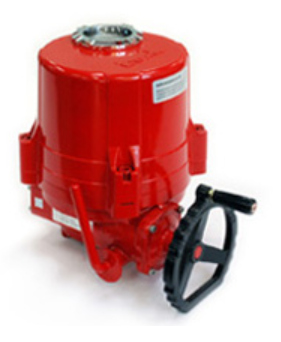

Bộ truyền động điện ITQ 0350-0500

1. Giới thiệu sản phẩm bộ truyền động điện ITQ 0350-0500

​​Bộ truyền động điện ITQ 0350-0500 của hãng i-Tork được thiết kế để tự động hóa các van bướm và cửa gió, phù hợp cho nhiều ứng dụng công nghiệp. Với thiết kế nhỏ gọn và chắc chắn, sản phẩm này mang lại hiệu suất cao và độ tin cậy trong vận hành.

2. Đặc điểm nổi bật của bộ truyền động điện ITQ 0350-0500

- Thiết kế nhỏ gọn mạnh mẽ phù hợp với tự động hóa van bướm và van điều tiết

+ Mô-men xoắn đầu ra: 350 Nm (35 kg.m) cho ITQ 0350 và 500 Nm (50 kg.m) cho ITQ 0500

+ Đạt tiêu chuẩn IP67, NEMA 4 và 4X, với khả năng chống nước và bụi hiệu quả.

+ Vỏ hợp kim nhôm với polyester phủ bên ngoài

+ Thiết kế bền bỉ

+ Cung cấp các tùy chọn điều khiển vị trí cục bộ, dễ dàng cài đặt và vận hành.

+  Lắp đặt và bảo trì dễ dàng

3. Thông số kỹ thuật chung của ITQ Series

Lớp bảo vệ: IP67, NEMA4 và 4X, O-ring kín

Nguồn cấp:

+ 110 / 220V AC, 1Ph (50/60Hz) ± 10%, 24V DC

+ 380 / 440V AC, 3Ph (50 / 60Hz) ± 10%

Điều khiển năng lượng:  110 / 220V AC, 1Ph (50/60Hz) ± 10%

Chu kỳ làm việc bật tắt S2: Tối đa 20 phút

Chu kỳ nhiệm vụ điều chế S4: 30%, 800 Bắt đầu / giờ

Động cơ: Động cơ cảm ứng với bảo vệ nhiệt

+ ( Cao 150oC ± 5oC / Thấp 97oC ± 15oC)

Công tắc giới hạn: 4 x SPDT ( 2 đóng, 2 mở), 250VAC, 16A

Công tắc momen xoắn: N/A

Gốc bên ngoài: 90o  ± 10% bằng nút cơ điều chỉnh bên ngoài

Chỉ định vị trí: Chỉ báo cơ học liên tục với mũi tên

Ghi đè thủ công: Khử lộn xộn

Tự khóa: Được cung cấp bởi bánh răng kép ( không có phanh)

Nút cơ: 1 cái cho mỗi đầu hành trình ( mở và đóng), bên ngoài và có thể điều chỉnh

Khối thiết bị đầu cuối: Loại đẩy trục vít và đòn bảy ( lò xo tải)

Đầu vào cáp: 2 – PF3/4”, NPT3/4”, M25x1.5

Máy sưởi không gian: 5W (110/220VAC) để chống ngưng tụ

Nhiệt độ môi trường:

+ Basic Actuator: -20oC ~  70oC

+ C/W Control Option: -10oC ~ 60oC

Độ ẩm môi trường xung quanh: 90% RH Max (không ngưng tụ)

4. Thông số kỹ thuật của Bộ truyền động điện ITQ 0350-0500

Model: ITQ0350/0500

Mô-men xoắn định mức (Nm): 350Nm (35Kg.m), 500Nm (50Kg.m)

Thời gian hoạt động (Giây) 110 / 220VAC (50Hz): 31sec

Thời gian hoạt động (Giây) 110 / 220VAC (60Hz): 26sec

Thời gian hoạt động (Giây) 24V DC: 31(ITQ0350)/37(ITQ0500)

Tối đa Kích thước lỗ khoan (mm):

+ Key: 40mm

+ Square: 34mm

Lớp cách điện động cơ: F

Số tay quay: 14

ISO 5211 Gắn mặt bích: ISO F10/12 flange

Trọng lượng (Kg): 20Kgs

5. Các ứng dụng chính của bộ truyền động điện ITQ 0350-0500

- Điều khiển máy móc và thiết bị công nghiệp

- Hệ thống băng tải

- Hệ thống quạt và máy bơm

- Điều khiển vị trí và chuyển động trong hệ thống tự động hóa

- Hệ thống nâng hạ và tải trọng

6. Lợi ích khi sử dụng Bộ truyền động điện ITQ 0350-0500

- Tiết kiệm chi phí vận hành

- Độ bền và độ tin cậy cao

- Giảm tiếng ồn và độ rung

- Tăng cường hiệu suất và độ chính xác

- Khả năng chuyển đổi giữa thủ công và tự động

- Bảo vệ hệ thống và giảm thiểu hư hỏng

- Lắp đặt và bảo trì dễ dàng

Kết luận: Việc sử dụng bộ truyền động điện ITQ 0350-0500 mang lại nhiều lợi ích, từ việc tiết kiệm năng lượng, nâng cao hiệu suất sản xuất, đến việc giảm chi phí bảo trì và bảo vệ thiết bị. Những lợi ích này giúp tăng trưởng bền vững và cải thiện hiệu quả tổng thể trong các ngành công nghiệp sử dụng bộ truyền động.

------------------------
