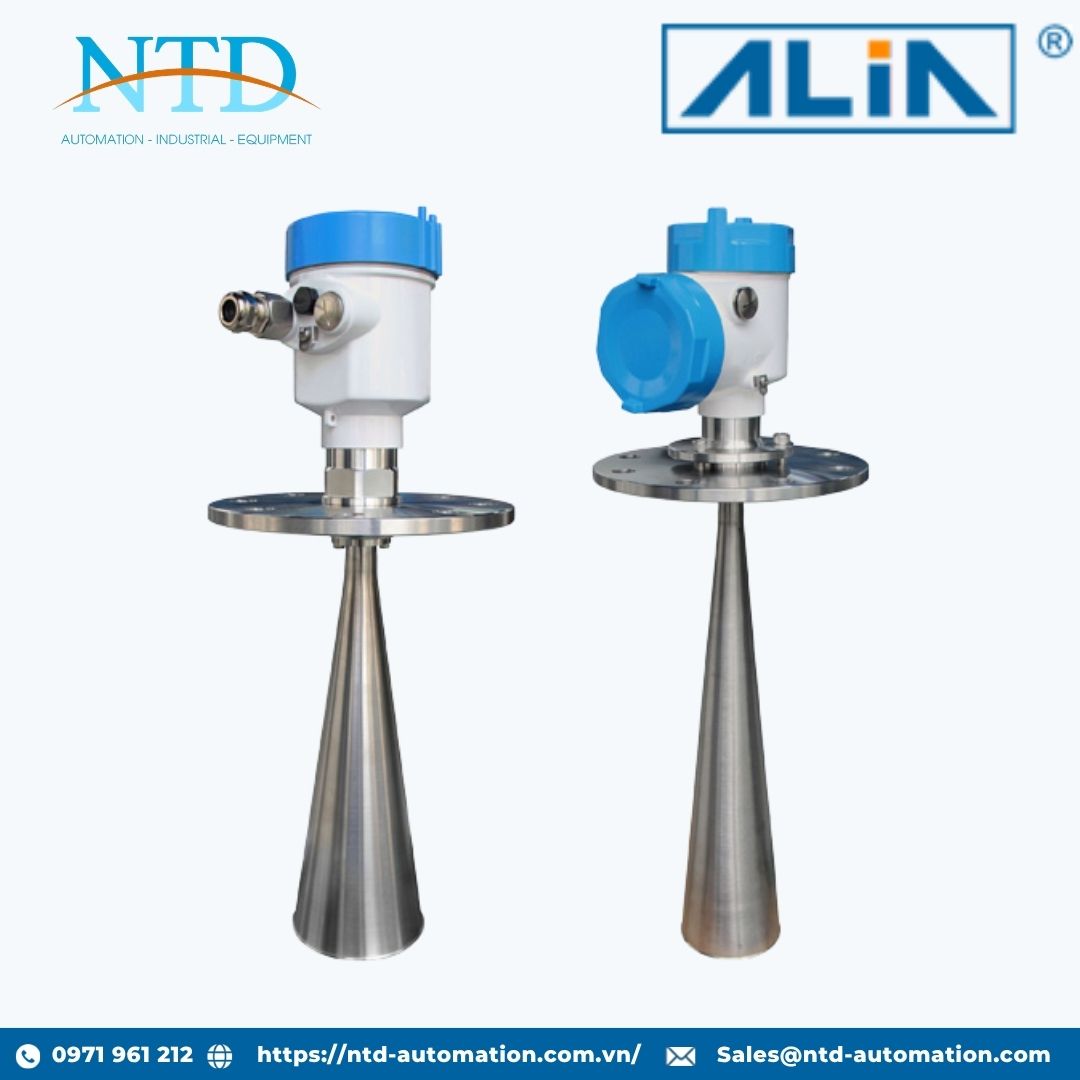

Cảm biến đo mức radar không tiếp xúc series ARL5000 ALIA

ARL5000 Series là dòng cảm biến đo mức radar không tiếp xúc sử dụng công nghệ vi sóng tần số cao 26 GHz để đo mức chất lỏng, bùn, bột và vật liệu rời trong các điều kiện công nghiệp phức tạp. Với khả năng đo xa lên tới 70 m cùng độ chính xác cao, ARL5000 mang đến giải pháp đo mức ổn định và đáng tin cậy cho nhiều ứng dụng lưu trữ và kiểm soát quy trình.

Nhờ sử dụng sóng radar bước sóng ngắn và anten được tối ưu hóa, thiết bị có khả năng thu nhận tín hiệu phản xạ mạnh ngay cả trên các bề mặt nghiêng hoặc vật liệu có hằng số điện môi thấp. Công nghệ radar không tiếp xúc giúp loại bỏ hiện tượng mài mòn cơ học, đồng thời đảm bảo độ chính xác đo lường không bị ảnh hưởng bởi nhiệt độ, áp suất, bụi, hơi nước, bọt khí hay môi trường chân không.

Được trang bị bộ vi xử lý thế hệ mới cùng thuật toán xử lý tín hiệu tiên tiến, ARL5000 cung cấp khả năng phân tích tín hiệu nhanh, chống nhiễu hiệu quả và duy trì độ ổn định cao trong các môi trường vận hành khắc nghiệt như silo chứa vật liệu rời, bồn hóa chất, bể xử lý nước thải và hệ thống lưu trữ nguyên liệu công nghiệp.

Đặc điểm nổi bật

• Công nghệ radar vi sóng tần số cao 26 GHz.

• Đo mức không tiếp xúc, không bị mài mòn hay bám bẩn.

• Dải đo lên tới 70 m.

• Độ chính xác cao tới ±3 mm.

• Khả năng chống nhiễu vượt trội với hơi nước, bụi, bọt, chân không và rung động.

• Bước sóng ngắn cho khả năng phản xạ tốt trên bề mặt vật liệu nghiêng.

• Góc phát sóng nhỏ giúp tập trung năng lượng và tăng khả năng nhận tín hiệu phản hồi.

• Hoạt động ổn định với môi chất có hằng số điện môi thấp.

• Lắp đặt đơn giản, chi phí bảo trì thấp.

• Hỗ trợ truyền thông HART và RS485 Modbus.

• Có phiên bản chống cháy nổ và an toàn nội tại cho khu vực nguy hiểm.

Ứng dụng

• Silo chứa xi măng, than, tro bay, bột và hạt nhựa

• Bồn chứa hóa chất

• Bồn dầu và nhiên liệu

• Bể xử lý nước và nước thải

• Ngành khai khoáng

• Nhà máy nhiệt điện

• Công nghiệp xi măng

• Công nghiệp thực phẩm và thức ăn chăn nuôi

• Các ứng dụng đo mức vật liệu rắn và chất lỏng trong môi trường khắc nghiệt

Thông số kỹ thuật chính

Nguyên lý đo

• Radar Pulse Measurement

Dải đo

• 0 ~ 70 m

Độ phân giải

• 1 mm

• 0.003 ft

Độ chính xác

• ±3 mm đến ±15 mm

Độ lặp lại

• Phụ thuộc cấu hình ứng dụng

Góc phát sóng

• 20°

• 18°

• 14°

• 12°

• 8°

• 6°

Vùng mù

• Tại cuối anten

Chu kỳ đo

• 1 giây (phụ thuộc cấu hình)

Thời gian hiệu chỉnh

• 1 giây (phụ thuộc cấu hình)

Điều kiện môi trường

• Nhiệt độ môi trường:
  -40 ~ 80°C

• Độ ẩm:
  0 ~ 95% RH

• Hằng số điện môi tối thiểu:
  DK > 1.4

Ảnh hưởng môi trường

• Ảnh hưởng nhiệt độ:
  3 mm/10 K (tối đa 10 mm)

• Ảnh hưởng áp suất khí:
  0.22% (không khí ở 10 bar và 20°C)

Vật liệu chế tạo

• Anten:
  PTFE
  PFA
  Inox 316L

• Kết nối quá trình:
  PP
  PTFE
  Inox 304
  Inox 316L
  Inox phủ lớp bảo vệ

• Vỏ thiết bị:
  Hợp kim nhôm

Kết nối cơ khí

• Ren:

  • 1-1/2" NPT

  • G1-1/2"

• Mặt bích:
  DN50 ~ DN150

• Universal Flange:
  DN80 ~ DN150

Giới hạn áp suất kết nối

• Ren:
  Tối đa 16 bar

• Mặt bích:
  Tối đa 40 bar

• Universal Flange:
  Tối đa 3 bar

Hiển thị và vận hành

• Màn hình LCD 4 số có Bargraph

• Hiển thị đơn vị:
  ft, in, m, cm, mm

• Bàn phím:
  4 phím cài đặt nội bộ

Tín hiệu đầu ra

• 4-20 mA (2 dây hoặc 4 dây)

• Độ phân giải tín hiệu:
  1.6 μA

Dòng cảnh báo

• Không thay đổi

• 20.5 mA

• 22 mA

• 3.9 mA

Truyền thông

• HART (tiêu chuẩn)

• RS485 Modbus RTU (tùy chọn)

Nguồn cấp

• 16 ~ 26 VDC (2 dây)

• 24 VDC ±10% (4 dây)

• 90 ~ 253 VAC, 50/60 Hz (4 dây)

Công suất tiêu thụ

• Tối đa 1 W

Cài đặt giảm dao động tín hiệu

• Damping:
  0 ~ 40 giây

Lưu trữ dữ liệu

• Toàn bộ thông số vận hành và cài đặt được lưu trong EEPROM trên 10 năm.

Khả năng chống nhiễu

• EMI/RFI theo tiêu chuẩn SAMA PMC 33.1

• Dải tần:
  20 ~ 1000 MHz

• Cường độ điện trường:
  30 V/m

Khả năng chống rung

• 20 ~ 2000 Hz

• 1 (m/s²)²/Hz

Chiều dài cáp tối đa

• 8 m (vỏ đơn)

Cấp bảo vệ

• IP67

Chứng nhận chống cháy nổ

• Ex d IIC T6

• Ex ia IIC T6

Đầu cáp

• Tiêu chuẩn:
  M20

• Tùy chọn:
  1/2" NPTF

Với khả năng đo mức ổn định trong môi trường nhiều bụi, hơi nước và điều kiện công nghệ khắc nghiệt, ARL5000 Series là giải pháp radar đo mức lý tưởng cho các ứng dụng công nghiệp yêu cầu độ chính xác cao, độ tin cậy lâu dài và chi phí vận hành tối ưu.
