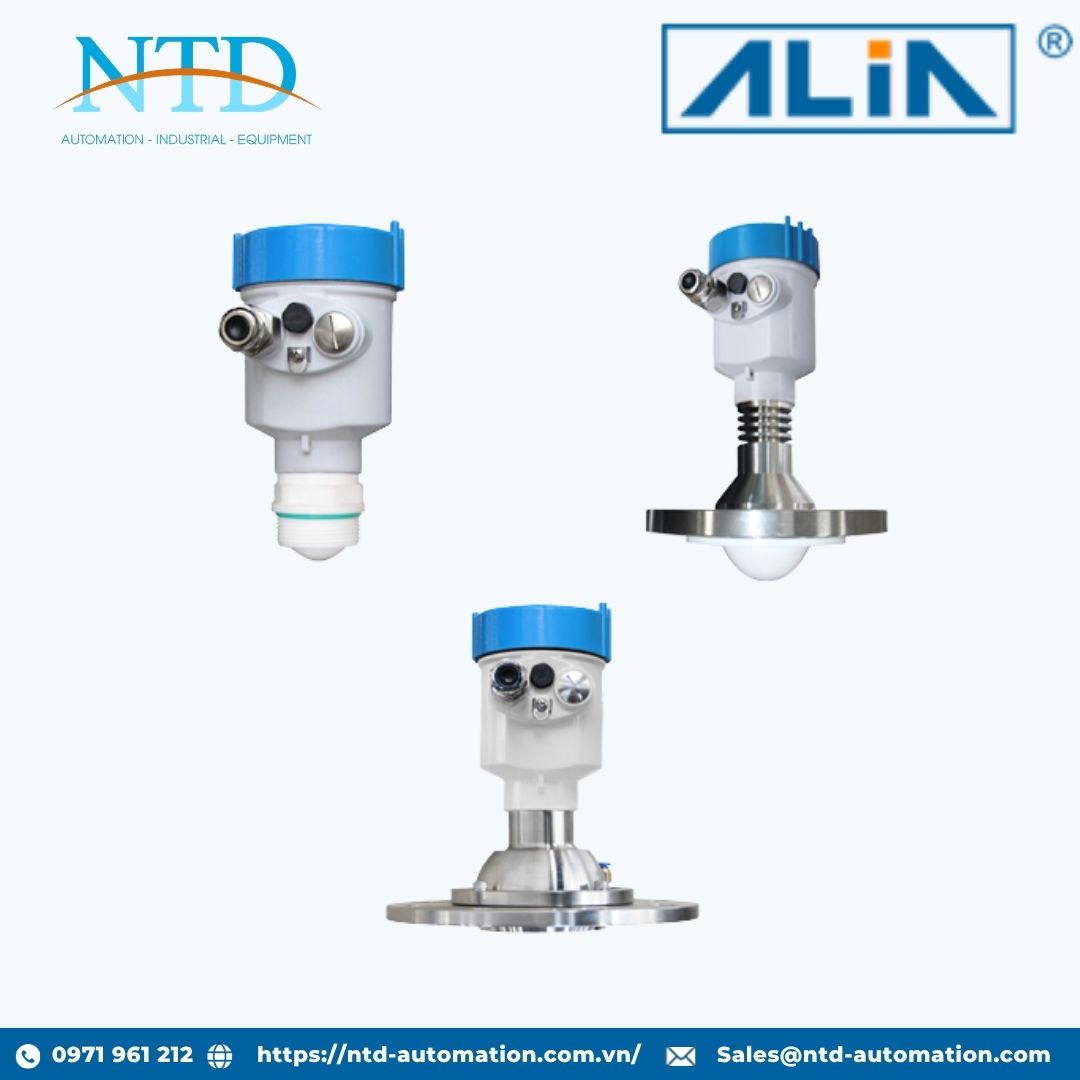

Cảm biến đo mức radar không tiếp xúc series ARL5200 ALIA

ARL5200 Series là dòng cảm biến đo mức radar không tiếp xúc (Non-Contact Radar Level Transmitter) ứng dụng công nghệ radar sóng liên tục điều tần FMCW (Frequency Modulated Continuous Wave) kết hợp với thuật toán xử lý tín hiệu thông minh, mang lại khả năng đo mức chính xác, ổn định và tin cậy trong các điều kiện ứng dụng phức tạp.

Với tần số làm việc cao 80 GHz, ARL5200 tạo ra chùm sóng radar hẹp và tập trung, giúp tăng cường khả năng chống nhiễu, nâng cao tỷ lệ tín hiệu trên nhiễu (Signal-to-Noise Ratio) và đảm bảo kết quả đo ổn định ngay cả trong các bồn chứa nhỏ, bồn nạp liệu tốc độ cao hoặc môi trường có nhiều hơi nước, bụi, bọt và nhiễu tín hiệu.

Nhờ công nghệ đo không tiếp xúc, ARL5200 hoàn toàn không bị ảnh hưởng bởi các đặc tính của môi chất như mật độ, độ nhớt, nhiệt độ, áp suất, độ dẫn điện hay sự thay đổi của điều kiện quá trình. Thiết bị phù hợp cho đo mức chất lỏng, bùn, hạt rắn, vật liệu rời, bột và các ứng dụng lưu trữ công nghiệp yêu cầu độ chính xác cao.

Đặc điểm nổi bật

• Công nghệ radar FMCW 80 GHz tiên tiến.

• Đo mức không tiếp xúc, không bị mài mòn hay bám bẩn.

• Dải đo lên tới 150 m.

• Độ chính xác cao tới ±2 mm.

• Góc phát sóng hẹp giúp tập trung năng lượng và tăng khả năng chống nhiễu.

• Hoạt động ổn định với môi chất có hằng số điện môi thấp.

• Không bị ảnh hưởng bởi hơi nước, bụi, bọt khí, chân không hoặc điều kiện áp suất thay đổi.

• Phù hợp cho chất lỏng, bùn, bột, hạt rắn và vật liệu rời.

• Hỗ trợ truyền thông HART và RS485 Modbus.

• Thiết kế chống cháy nổ và an toàn nội tại cho môi trường nguy hiểm.

• Khả năng vận hành ổn định trong điều kiện nhiệt độ và áp suất cao.

Ứng dụng

• Bồn chứa hóa chất

• Bồn dầu và nhiên liệu

• Silo chứa xi măng, bột và vật liệu rời

• Bể nước và nước thải

• Công nghiệp thực phẩm và đồ uống

• Công nghiệp khai khoáng

• Nhà máy điện

• Công nghiệp hóa dầu

• Hệ thống lưu trữ nguyên liệu dạng hạt và dạng bột

Thông số kỹ thuật chính

Nguyên lý đo

• Frequency Modulated Continuous Wave (FMCW)

Tần số hoạt động

• 77 ~ 82 GHz

Dải đo

• 0 ~ 150 m

Độ phân giải

• 1 mm

• 0.003 ft

Độ lặp lại

• ±0.5 mm

Độ chính xác

• ±2 mm đến ±5 mm (tùy cấu hình)

Vùng mù

• 0.01 ~ 0.03 m

Góc phát sóng

• 14°

• 8°

• 6°

• 3°

Tốc độ cập nhật

• 1 giây (phụ thuộc cấu hình)

Tốc độ thay đổi mức tối đa

• 200 mm/s

Ảnh hưởng nhiệt độ môi trường

• ±1 mm / 10 K

Điều kiện vận hành

• Nhiệt độ môi trường:
  -40 ~ 80°C

• Nhiệt độ quá trình:
  -40 ~ 260°C

• Áp suất quá trình:
  -1.0 ~ 25 barG

• Độ ẩm:
  0 ~ 100% RH (không ngưng tụ)

Vật liệu chế tạo

• Anten:
  PTFE hoặc PEEK

• Kết nối quá trình:
  PTFE
  Inox 304
  Inox 316
  Inox 316L
  Inox kết hợp PTFE

• Vỏ thiết bị:
  Hợp kim nhôm (tiêu chuẩn)
  Inox 304 (tùy chọn)

• Gioăng làm kín:
  FKM

Kết nối cơ khí

• Ren:

  • 3/4" NPT

  • G3/4"

  • 1-1/2" NPT

  • G1-1/2"

  • G3"

  • 3" NPT

• Mặt bích:
  DN50 ~ DN200

• Universal Flange:
  DN100 ~ DN200

Hiển thị và vận hành

• Màn hình LCD 4-6 số có Bargraph

• Hiển thị đơn vị:
  ft, in, m, cm, mm

• Bàn phím:
  4 phím cài đặt nội bộ

Tín hiệu đầu ra

• 4-20 mA (2 dây hoặc 4 dây)

• Độ phân giải tín hiệu:
  1.6 μA

Truyền thông

• HART (Compatible)

• RS485 Modbus RTU

Nguồn cấp

• 15 ~ 28 VDC (2 dây)

• 24 VDC ±10% (4 dây)

• 90 ~ 253 VAC, 50/60 Hz (4 dây)

Công suất tiêu thụ

• Tối đa 1 W (2 dây)

Chức năng xử lý tín hiệu

• Damping:
  0 ~ 999 giây

• Bù ảnh hưởng nhiệt độ tự động

Lưu trữ dữ liệu

• Các thông số vận hành và cấu hình được lưu trong bộ nhớ EEPROM trên 10 năm.

Khả năng chống nhiễu

• EMI/RFI theo tiêu chuẩn SAMA PMC 33.1

• Tần số 20 ~ 1000 MHz

• Cường độ trường điện từ lên tới 30 V/m

Khả năng chống rung

• 2 g tại dải tần 10 ~ 1000 Hz theo IEC 61298-3

Chiều dài cáp tối đa

• 40 m (phiên bản vỏ đơn)

Cấp bảo vệ

• IP67

Chứng nhận chống cháy nổ

• Ex d IIC T6

• Ex ia IIC T6

Với công nghệ radar FMCW 80 GHz hiện đại, khả năng đo chính xác trong các điều kiện khắc nghiệt và khả năng chống nhiễu vượt trội, ARL5200 Series là giải pháp đo mức lý tưởng cho các ứng dụng công nghiệp yêu cầu độ tin cậy cao, từ chất lỏng thông thường đến các môi trường chứa hơi, bụi, bọt hoặc vật liệu rời phức tạp.
