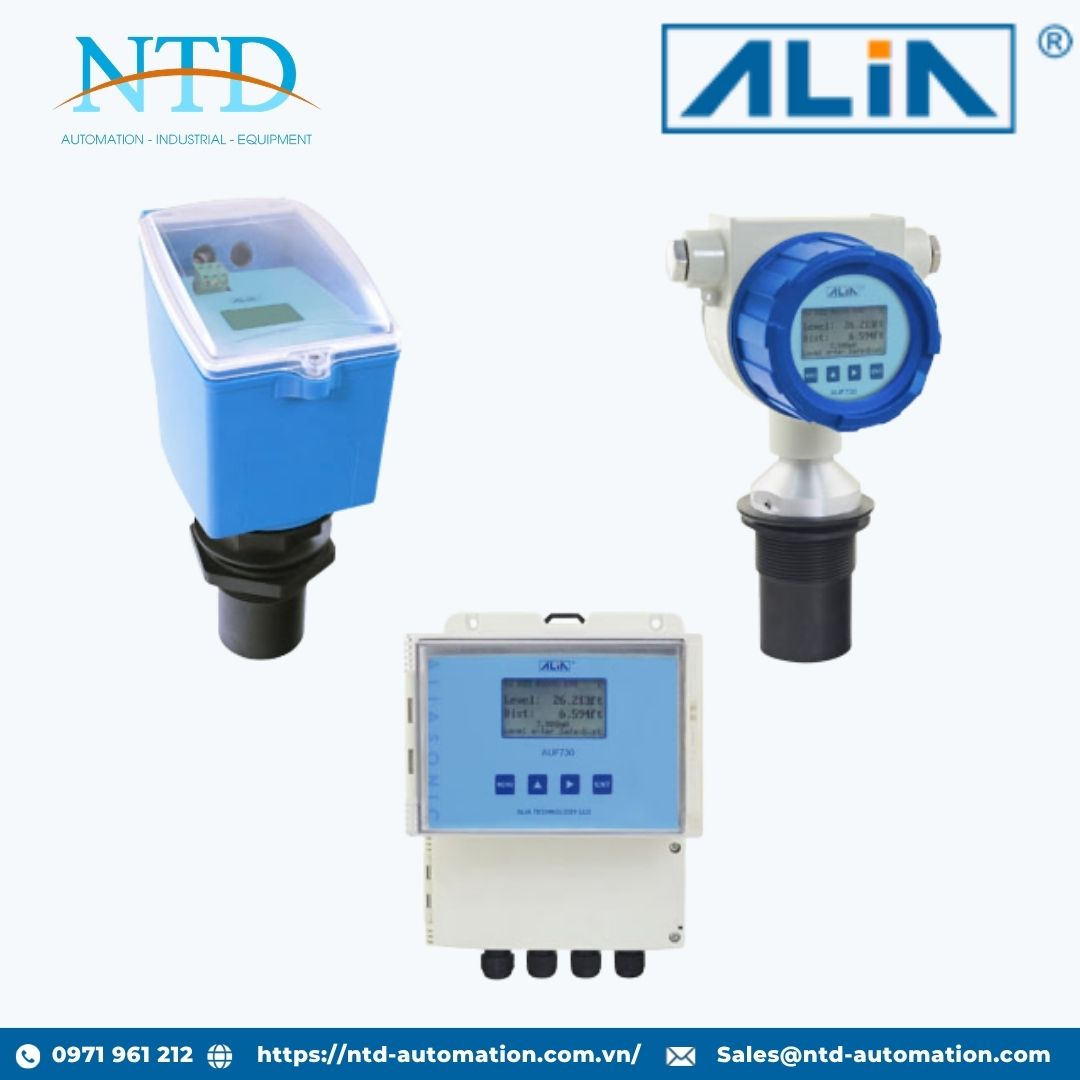

Cảm biến đo mức siêu âm series AUL730 ALIA

AUL730 Series là dòng cảm biến đo mức siêu âm cố định (Fixed-Mounted Ultrasonic Level Transmitter) được thiết kế để đo mức chất lỏng và vật liệu dạng lỏng theo phương pháp không tiếp xúc. Thiết bị sử dụng công nghệ đo mức bằng sóng siêu âm kết hợp bộ vi xử lý thông minh, cho phép xác định mức chính xác mà không cần tiếp xúc trực tiếp với môi chất, giúp giảm thiểu hao mòn và chi phí bảo trì.

Với thiết kế thân thiện với người dùng, khả năng lập trình trực tiếp tại hiện trường và lắp đặt đơn giản, AUL730 là giải pháp lý tưởng cho các ứng dụng đo mức trong bồn chứa, bể xử lý nước, nước thải, hóa chất, thực phẩm, năng lượng và nhiều quy trình công nghiệp khác. Thiết bị cho phép lắp đặt mà không làm gián đoạn hoạt động của hệ thống, đồng thời giảm đáng kể chi phí thi công và vận hành.

AUL730 hỗ trợ tín hiệu 4-20 mA, giao thức HART và RS485 Modbus, giúp dễ dàng tích hợp vào các hệ thống PLC, SCADA và DCS trong môi trường công nghiệp hiện đại.

Đặc điểm nổi bật

• Công nghệ đo mức siêu âm không tiếp xúc.

• Dễ dàng cài đặt, vận hành và bảo trì.

• Không cần dừng hệ thống khi lắp đặt.

• Độ chính xác cao lên tới ±0.25% toàn thang đo.

• Màn hình LCD 4 dòng có đèn nền và biểu đồ Bargraph.

• Tín hiệu đầu ra 4-20 mA, hỗ trợ HART và RS485 Modbus.

• Thời gian đáp ứng nhanh dưới 1 giây.

• Tích hợp bù nhiệt độ tự động.

• Hỗ trợ phiên bản chống cháy nổ Ex d (ia) IIB T4.

• Dữ liệu cấu hình được lưu trữ trên EEPROM trên 10 năm.

• Có sẵn phiên bản Compact và Remote.

• Chi phí lắp đặt và vận hành thấp.

Ứng dụng

• Bồn chứa nước sạch

• Bể xử lý nước thải

• Bồn hóa chất

• Bể trung hòa

• Hồ chứa và trạm bơm

• Công nghiệp thực phẩm và đồ uống

• Nhà máy điện

• Dầu khí và hóa chất

• Hệ thống HVAC và tiện ích công nghiệp

Thông số kỹ thuật chính

Nguyên lý đo

• Ultrasonic Level Measurement

Dải đo

• 0 ~ 3 m

• 0 ~ 5 m

• 0 ~ 10 m

• 0 ~ 15 m

• 0 ~ 20 m

Hoặc:

• 0 ~ 10 ft

• 0 ~ 16 ft

• 0 ~ 33 ft

• 0 ~ 50 ft

• 0 ~ 65 ft

Độ phân giải

• 1 mm

• 0.003 ft

Độ chính xác

• ±0.25% Full Scale

Độ lặp lại

• ±0.1% giá trị đo

Tần số đầu dò

• 80 kHz

• 40 kHz

• 30 kHz

Khoảng mù (Blanking Distance)

• 0.35 ~ 1.0 m

Góc phát sóng

• 6°

Thời gian cập nhật

• < 3 giây

Thời gian đáp ứng

• < 1 giây

Điều kiện vận hành

• Nhiệt độ môi trường:
  -20 ~ 60°C

• Độ ẩm môi trường:
  0 ~ 100% RH

• Nhiệt độ quá trình:
  -40 ~ 60°C (tiêu chuẩn)
  -40 ~ 100°C (tùy chọn)

• Áp suất quá trình:
  -0.8 ~ 2.0 barG

Vật liệu chế tạo

• Ống siêu âm:
  ABS

• Đầu cảm biến:
  Polyurethane (tiêu chuẩn)
  ETFE hoặc PTFE (tùy chọn)

• Vỏ thiết bị:
  ABS chống thời tiết
  hoặc hợp kim nhôm

• Phiên bản chống cháy nổ:
  Hợp kim nhôm

Hiển thị và vận hành

• Màn hình LCD 4 dòng có đèn nền

• Hiển thị dạng Bargraph

• Bàn phím:
  4 phím chức năng

Tín hiệu đầu ra

• 4-20 mA (2 dây hoặc 4 dây)

Ngõ ra cảnh báo

• High

• Low

• High-High

• Low-Low
  (Chỉ áp dụng cho phiên bản Remote)

Truyền thông

• RS485 Modbus RTU (tiêu chuẩn – phiên bản 4 dây)

• HART (tùy chọn)

Nguồn cấp

• Phiên bản Compact:
  12 ~ 36 VDC (2 dây)

• Phiên bản Remote:
  12 ~ 36 VDC hoặc 85 ~ 260 VAC (4 dây)

Công suất tiêu thụ

• < 3 W

Lưu trữ dữ liệu

• Các thông số cài đặt được lưu trong EEPROM trên 10 năm ngay cả khi mất nguồn.

Chiều dài cáp tối đa

• 50 m (phiên bản Remote)

Cấp bảo vệ

• IP65 (vỏ ABS)

• IP67 (vỏ hợp kim nhôm)

Chống cháy nổ

• Ex d (ia) IIB T4

Kiểu lắp đặt

• Ren G2" tiêu chuẩn

• Phiên bản dải đo 20 m sử dụng ren M70 × 2

• Tùy chọn kết nối mặt bích

Trọng lượng

• Compact (ABS):
  Khoảng 1.0 kg

• Compact (Nhôm):
  Khoảng 2.2 kg

• Remote:
  Khoảng 2.2 kg

Với công nghệ đo mức siêu âm tiên tiến, độ chính xác cao và khả năng hoạt động ổn định trong nhiều môi trường công nghiệp khác nhau, AUL730 Series là giải pháp lý tưởng cho các ứng dụng giám sát mức chất lỏng không tiếp xúc, giúp tối ưu hóa vận hành và nâng cao hiệu quả quản lý quy trình.
