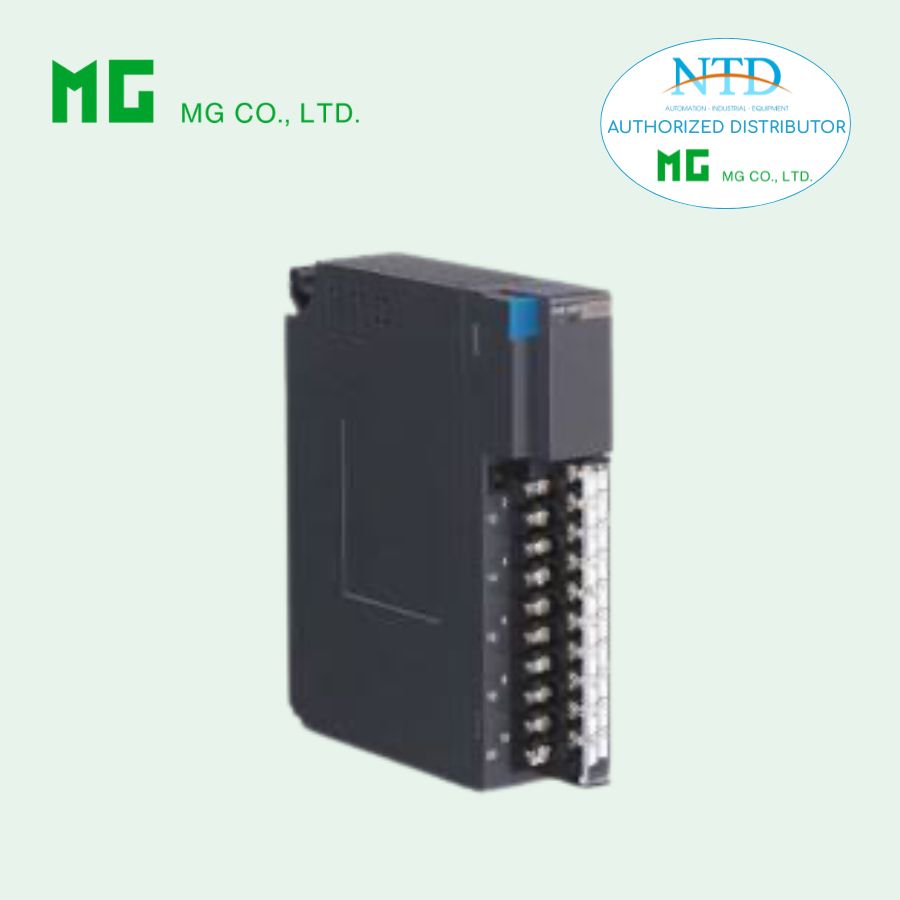

Cảnh báo nhiệt độ RTD mô đun R3-AR4 của MG

R3-AR4 thuộc dòng Remote I/O R3 Series là mô-đun cảnh báo nhiệt độ sử dụng tín hiệu RTD, được thiết kế với 4 kênh đo độc lập và cách ly hoàn toàn. Thiết bị cho phép giám sát nhiệt độ chính xác và phát cảnh báo khi vượt hoặc thấp hơn các ngưỡng cài đặt.

Với khả năng cấu hình linh hoạt, hỗ trợ nhiều loại RTD và tích hợp truyền thông nội bộ trong hệ thống R3, R3-AR4 là giải pháp lý tưởng cho các ứng dụng giám sát nhiệt độ trong công nghiệp hiện đại.

Đặc điểm nổi bật

• 4 kênh RTD độc lập, cách ly hoàn toàn

• Hỗ trợ nhiều loại cảm biến RTD, lựa chọn bằng DIP switch

• Cài đặt 4 mức cảnh báo riêng biệt cho mỗi kênh

• Lựa chọn cảnh báo High / Low linh hoạt

• Tuyến tính hóa tín hiệu chuẩn, đảm bảo độ chính xác cao

• Chức năng phát hiện đứt dây (burnout), lựa chọn upscale hoặc downscale

• Cài đặt deadband (hysteresis) giúp tránh cảnh báo nhiễu

• Hỗ trợ cấu hình thông qua phần mềm PC (R3CON)

• Tùy chọn delay thời gian cảnh báo, giữ cảnh báo và delay khi cấp nguồn

• Đèn LED trạng thái RUN/ERR hiển thị rõ ràng tình trạng hoạt động

• Tùy chọn Dual communication (bus A/B) tăng độ tin cậy hệ thống

Thông số kỹ thuật chính

Thông số chung

• Số kênh: 4 kênh RTD

• Kiểu lắp đặt: Gắn trên base (model R3-BSx)

• Kết nối: Cọc vít M3 tháo rời

• Vật liệu vỏ: Nhựa chống cháy

• Cách ly: Giữa từng kênh và nguồn/bus nội bộ

• Khối lượng: ~200 g

Ngõ vào RTD

• Loại cảm biến: Chọn bằng DIP switch

• Điện trở dây tối đa: 100 Ω/dây

• Dòng kích: ≤ 1 mA

• Đơn vị đo: °C / °F / nhiệt độ tuyệt đối (tùy chọn)

Hiệu suất

• Độ chính xác: ±1.0°C (±1.8°F)

• Tốc độ chuyển đổi: 250 ms hoặc 1 giây

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian phát hiện đứt dây: ≤ 2 giây

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi:

  • 1500 V AC giữa các kênh

  • 2000 V AC giữa nguồn và đất

Điều kiện hoạt động

• Nhiệt độ: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, ít bụi

Cài đặt cảnh báo (cấu hình bằng phần mềm)

• Dải cài đặt cảnh báo: -200 đến +850°C

• 4 mức cảnh báo cho mỗi kênh

• Chế độ cảnh báo: High / Low

• Deadband (hysteresis): 0 – 1000°C

• Delay cảnh báo: 0 – 99 giây

• Delay khi cấp nguồn: 0 – 99 giây

• Thời gian giữ cảnh báo: 0 – 99 giây

Ứng dụng điển hình

• Hệ thống Annunciator cảnh báo nhiệt độ

• Giám sát nhiệt độ trong:

  • Lò công nghiệp

  • Tank chứa

  • Đường ống công nghệ

• Hệ thống SCADA / DCS yêu cầu giám sát đa điểm

• Ứng dụng công nghiệp cần độ tin cậy và cách ly cao

R3-AR4 là mô-đun cảnh báo RTD mạnh mẽ với khả năng giám sát đa kênh, cấu hình linh hoạt và độ chính xác cao. Thiết bị đặc biệt phù hợp cho các hệ thống tự động hóa yêu cầu an toàn, ổn định và khả năng mở rộng trong môi trường công nghiệp.
