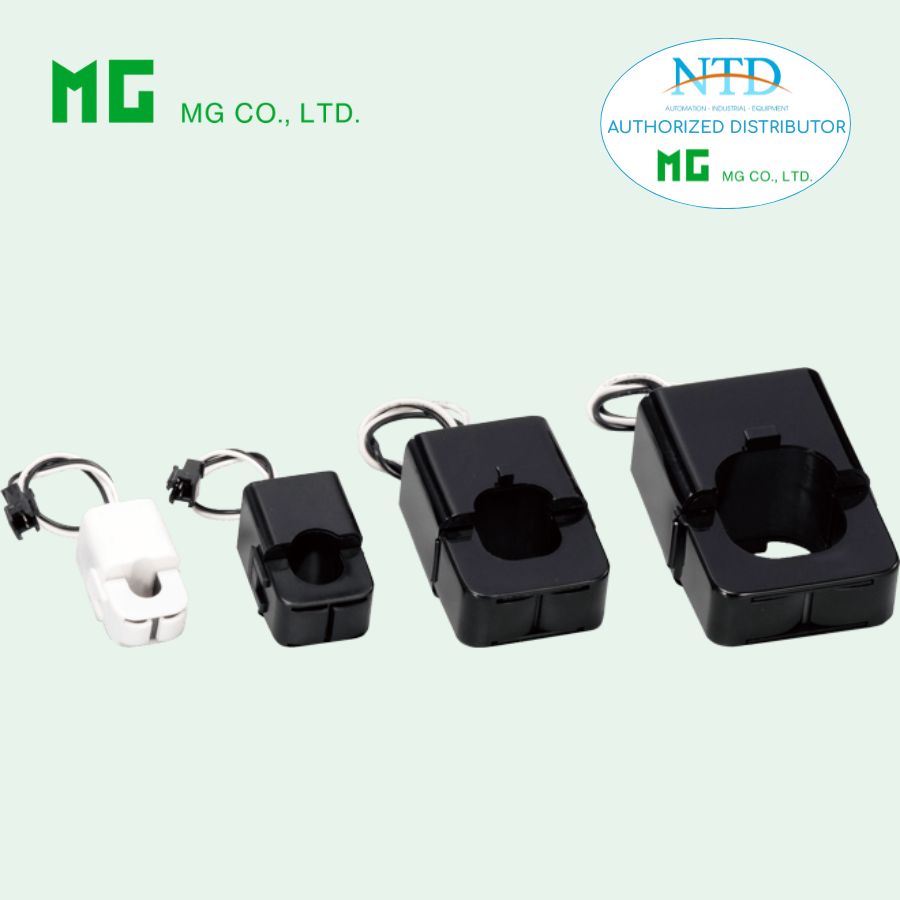

Cảm biến dòng điện dạng kẹp CLSA của MG (M-System)

CLSA là dòng cảm biến dòng điện dạng kẹp (clamp-on) được thiết kế với cơ cấu lò xo nylon linh hoạt, giúp đo dòng AC nhanh chóng mà không cần ngắt mạch điện. Sản phẩm mang lại giải pháp tối ưu cho các hệ thống giám sát dòng điện nhờ khả năng lắp đặt dễ dàng, độ an toàn cao và hoạt động ổn định trong môi trường công nghiệp.

Với dải đo đa dạng và thiết kế nhỏ gọn, CLSA đặc biệt phù hợp cho các ứng dụng cần triển khai nhanh, bảo trì thuận tiện hoặc nâng cấp hệ thống hiện hữu.

Đặc điểm nổi bật

• Thiết kế kẹp ngoài với lò xo nylon, dễ lắp đặt và thao tác.
• Không cần cắt dây hoặc dừng hệ thống khi lắp đặt.
• Tích hợp bảo vệ quá áp, đảm bảo an toàn khi hở mạch.
• Dải tần rộng, đáp ứng tốt cả dòng cơ bản và sóng hài.
• Độ bền cao, có thể tháo lắp nhiều lần (~100 lần).
• Thiết kế nhỏ gọn, phù hợp nhiều không gian lắp đặt.

Thông số kỹ thuật

Model: CLSA–[1]

Dải đo dòng (INPUT):

• CLSA-08: 80 A
• CLSA-12: 120 A
• CLSA-30: 300 A
• CLSA-50: 500 A

Khả năng quá tải (liên tục):

• 80 A → tối đa 120 A
• 120 A → tối đa 300 A
• 300 A → tối đa 360 A
• 500 A → tối đa 600 A

Điện áp làm việc tối đa:

• 440 V AC (phía sơ cấp)

Kết nối:

• CLSA-08, CLSA-12: Connector (SMR-02V-B)
• CLSA-30, CLSA-50: Dây dẫn (leadwire)

Vật liệu:

• Vỏ nylon

Dây dẫn phù hợp:

• ≥ AWG22, chiều dài tối đa 30 m (dây xoắn)

Độ chính xác:

• ±1 % (45 – 65 Hz)
• ±2 % (65.1 Hz – 1.2 kHz)

Điện trở cách điện:

• ≥ 100 MΩ (500 V DC)

Độ bền điện:

• 1000 V AC / 1 phút

Điều kiện môi trường:

• Nhiệt độ: -10 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Khối lượng:

• 45 g → 300 g (tùy model)

Ứng dụng phổ biến

• Giám sát dòng điện trong hệ thống điện công nghiệp và tòa nhà.
• Kết hợp với bộ chuyển đổi tín hiệu (CT transmitter, AC current module) để đưa tín hiệu về PLC/DCS.
• Theo dõi hoạt động của động cơ, máy bơm, hệ thống HVAC.
• Ứng dụng trong hệ thống quản lý năng lượng (EMS).
• Phù hợp cho lắp đặt nhanh trong hệ thống đang vận hành hoặc nâng cấp hệ thống cũ.

Lưu ý khi sử dụng

• Cần ngắt nguồn trước khi lắp/tháo cảm biến để đảm bảo an toàn.
• Độ chính xác phụ thuộc vào độ khít của vị trí kẹp.
• Có thể phát sinh tiếng cộng hưởng cơ học, nhưng không ảnh hưởng đến hiệu năng.
