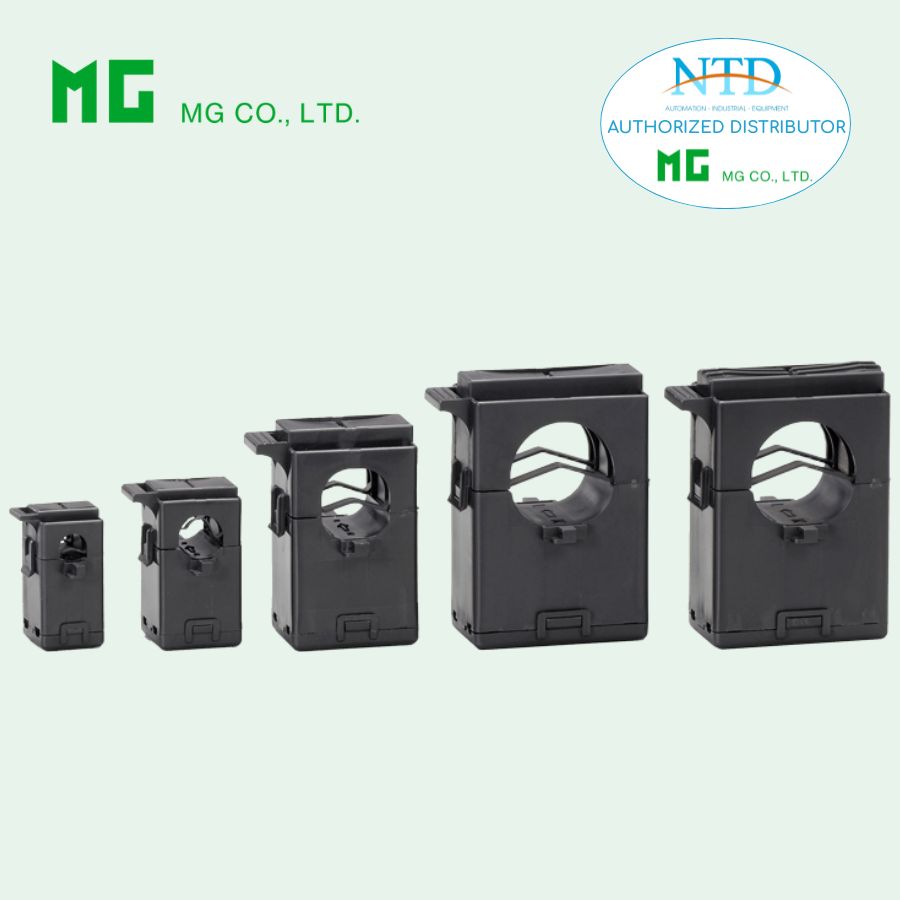

Cảm biến dòng điện kẹp ngoài CLSB của MG (M-System)

CLSB là dòng cảm biến dòng điện dạng kẹp (clamp-on), cho phép đo dòng AC m không cần cắt dây hay can thiệp trực tiếp vào mạch điện. Với thiết kế lò xo tiện lợi, người dùng có thể dễ dàng lắp đặt nhanh chóng và an toàn trong các hệ thống điện công nghiệp.

Sản phẩm phù hợp cho các ứng dụng giám sát dòng điện, đặc biệt khi cần lắp đặt nhanh, không gián đoạn vận hànhhoặc nâng cấp hệ thống hiện hữu.

Đặc điểm nổi bật

• Thiết kế kẹp ngoài (clamp-on), lắp đặt nhanh chóng, không cần ngắt dây.
• Cơ cấu lò xo chắc chắn, dễ thao tác, phù hợp nhiều kích thước dây dẫn.
• Tích hợp phần tử kẹp quá áp, đảm bảo an toàn khi hở mạch.
• Dải tần rộng, đáp ứng tốt nhiều ứng dụng đo lường dòng AC.
• Kết nối đơn giản qua terminal dạng vít.
• Có thể tháo lắp nhiều lần (≈ 100 lần), thuận tiện bảo trì.

Thông số kỹ thuật

Model: CLSB–[1]

Dải đo dòng (INPUT):

• CLSB-R5: 5 A
• CLSB-05: 50 A
• CLSB-10: 100 A
• CLSB-20: 200 A
• CLSB-40: 400 A
• CLSB-60: 600 A

Khả năng quá tải (liên tục):

• 5 A → tối đa 10 A
• 50 A → tối đa 100 A
• 100 A → tối đa 200 A
• 200 A → tối đa 300 A
• 400 A → tối đa 600 A
• 600 A → tối đa 720 A

Điện áp làm việc tối đa:

• 440 V AC (phía sơ cấp)

Kết nối:

• Terminal vít M3 (moment siết 0.5 N·m)

Vật liệu:

• Vỏ nhựa chống cháy

Dây dẫn phù hợp:

• Tối thiểu AWG22, chiều dài tối đa 30 m (dây xoắn)

Độ chính xác:

• ±1 % (45 – 65 Hz)
• ±2 % (65.1 Hz – 1.2 kHz, trừ CLSB-60)

Điện trở cách điện:

• ≥ 100 MΩ (500 V DC)

Độ bền điện:

• 1000 V AC / 1 phút

Điều kiện môi trường:

• Nhiệt độ: -10 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Khối lượng:

• 45 g → 360 g tùy model

Ứng dụng phổ biến

• Giám sát dòng điện trong hệ thống điện công nghiệp, tòa nhà.
• Kết hợp với bộ chuyển đổi dòng (CT transmitter) để đưa tín hiệu về PLC/DCS.
• Ứng dụng trong giám sát động cơ, máy bơm, hệ thống HVAC.
• Phù hợp cho cải tạo hệ thống hiện hữu mà không cần dừng máy.
• Sử dụng trong hệ thống quản lý năng lượng (EMS).

Lưu ý khi sử dụng

• Luôn ngắt nguồn trước khi lắp/tháo cảm biến để đảm bảo an toàn.
• Khi dây đang có điện, lõi cảm biến có thể hút mạnh, gây khó thao tác.
• Sai số có thể thay đổi tùy theo độ khít của điểm kẹp.
