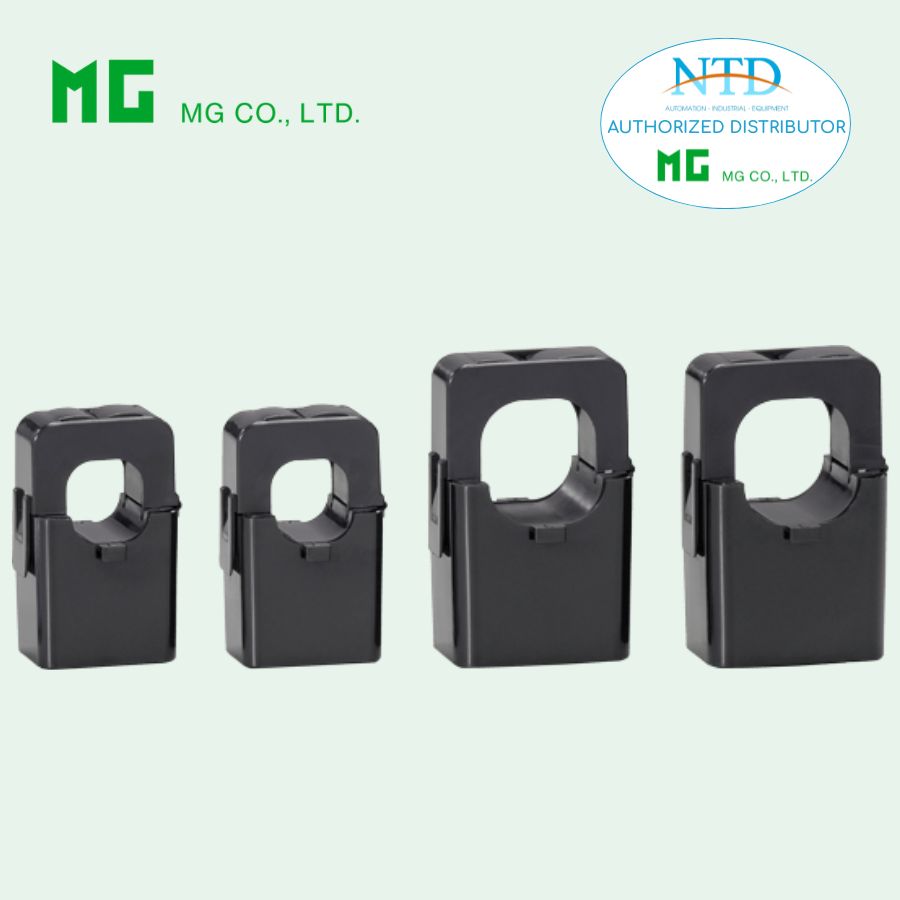

Cảm biến dòng điện dạng kẹp CLSC của MG (M-System)

CLSC là cảm biến dòng điện dạng kẹp (clamp-on) với ngõ ra chuẩn 1A, được thiết kế để đo dòng điện xoay chiều một cách nhanh chóng, an toàn và chính xác mà không cần ngắt mạch. Sản phẩm phù hợp cho các hệ thống đo lường, giám sát và điều khiển điện năng trong công nghiệp.

Với thiết kế lò xo tiện lợi, CLSC giúp việc lắp đặt trở nên dễ dàng, đồng thời đảm bảo độ an toàn cao nhờ tích hợp cơ chế bảo vệ quá áp khi hở mạch.

Đặc điểm nổi bật

• Thiết kế kẹp linh hoạt: Lắp đặt nhanh chóng, không cần cắt dây hay dừng hệ thống
• Ngõ ra chuẩn 1A: Tương thích với nhiều thiết bị đo và bộ chuyển đổi dòng
• Bảo vệ quá áp khi hở mạch: Tăng độ an toàn cho thiết bị và người vận hành
• Dải tần rộng: Hỗ trợ đo tín hiệu có thành phần sóng hài lên đến 20 kHz
• Độ bền cao: Có thể tháo lắp nhiều lần (khoảng 100 lần)
• Kết nối bằng terminal vít: Đảm bảo chắc chắn, ổn định tín hiệu

Thông số kỹ thuật

🔹 Ngõ vào (Input)

• Dòng điện định mức:
  • CLSC-10: 100 A
  • CLSC-25: 250 A
  • CLSC-50: 500 A
  • CLSC-60: 600 A
• Điện áp làm việc tối đa: 480 V AC (phía sơ cấp)
• Khả năng quá tải:
  • 120% liên tục
  • 4000% trong 1 phút

🔹 Ngõ ra (Output)

• Dòng thứ cấp: 1 A AC

🔹 Hiệu suất

• Sai số tỷ lệ: ±1.0 % (tại dòng định mức)
• Sai số góc pha: +1° ±1°
• Tần số hoạt động: 50 / 60 Hz

🔹 Điều kiện vận hành

• Nhiệt độ hoạt động: -20 đến +60°C
• Độ ẩm: ≤ 80% RH (không ngưng tụ)

🔹 Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC trong 1 phút

🔹 Cơ khí

• Kiểu lắp đặt: Kẹp + cố định bằng dây rút
• Vật liệu vỏ: Nhựa chống cháy
• Trọng lượng:
  • 170 g – 265 g tùy model

Ứng dụng phổ biến

• Giám sát dòng điện trong hệ thống động cơ, máy bơm, dây chuyền sản xuất
• Đo lường dòng điện trong tủ điện, hệ thống phân phối điện
• Kết hợp với các thiết bị:
  • Bộ chuyển đổi dòng (transmitter)
  • Bộ đo công suất, hệ số công suất
  • Hệ thống SCADA / DCS
• Ứng dụng trong:
  • Nhà máy sản xuất
  • Hệ thống năng lượng
  • Tòa nhà, HVAC

Lưu ý sử dụng

• Luôn ngắt nguồn trước khi lắp đặt hoặc tháo cảm biến để đảm bảo an toàn
• Đảm bảo kẹp đúng kỹ thuật để tránh sai số đo
• Có thể phát sinh tiếng rung nhẹ do cấu trúc cơ khí – không ảnh hưởng đến hiệu năng
