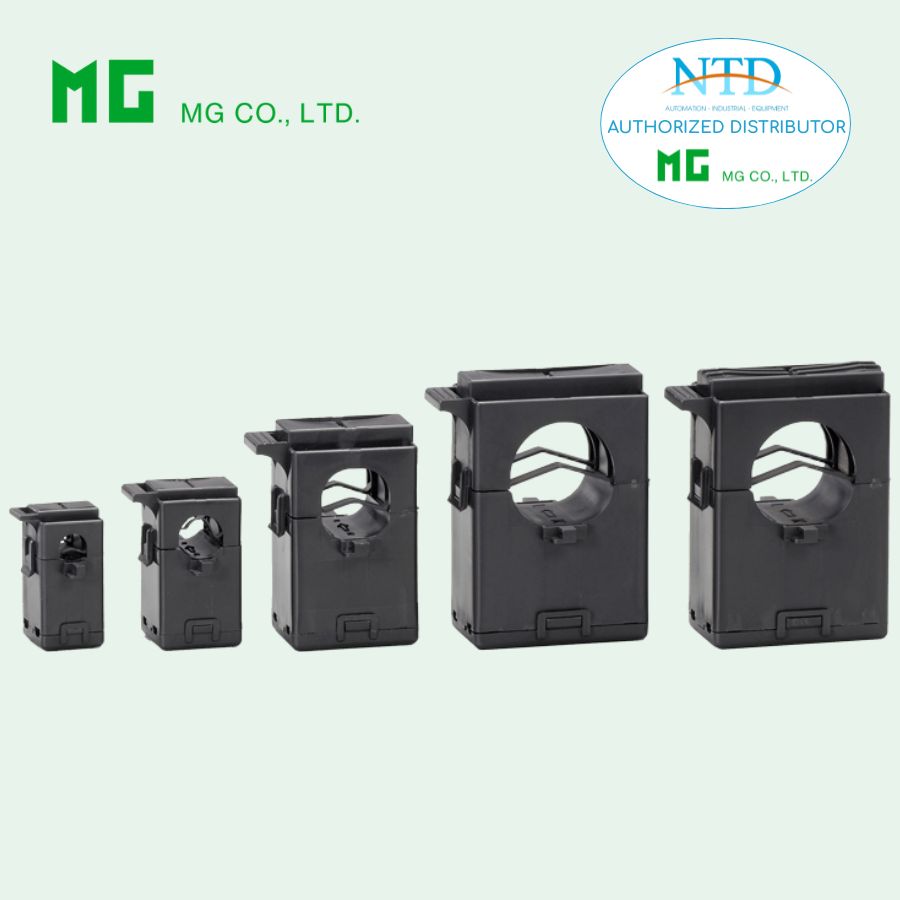

Cảm biến dòng điện dạng kẹp ngoài CLSE-U MG (M-System)

CLSE-U là cảm biến dòng điện dạng kẹp ngoài (clamp-on) được thiết kế để đo dòng điện mà không cần cắt dây, giúp việc lắp đặt nhanh chóng, an toàn và thuận tiện. Sản phẩm đạt tiêu chuẩn UL, phù hợp sử dụng trong các hệ thống điện công nghiệp và tòa nhà.

Với thiết kế kẹp lò xo bằng nylon, CLSE-U dễ dàng gắn trực tiếp vào dây dẫn, kết hợp cùng các bộ chuyển đổi tín hiệu để phục vụ đo lường, giám sát và quản lý năng lượng.

Đặc điểm nổi bật

• Thiết kế kẹp ngoài tiện lợi: Lắp đặt nhanh chóng, không cần ngắt mạch
• Cơ cấu lò xo nylon: Đóng/mở dễ dàng, độ bền cao (~100 lần sử dụng)
• An toàn cao: Tích hợp phần tử kẹp quá áp khi hở mạch
• Dải đo đa dạng: Từ 5 A đến 600 A, phù hợp nhiều ứng dụng
• Dải tần rộng: 45 – 65 Hz, hỗ trợ cả thành phần sóng hài đến 20 kHz
• Kết nối đơn giản: Terminal vít M3 chắc chắn
• Độ cách điện cao: Chịu điện áp lên đến 2000 VAC
• Tương thích hệ thống UL: Phù hợp các yêu cầu tiêu chuẩn quốc tế

Thông số kỹ thuật chính

Dải đo dòng điện

• Các model tùy chọn:
  • 5 A (R5)
  • 50 A (05)
  • 100 A (10)
  • 200 A (20)
  • 400 A (40)
  • 600 A (60)

Thông số đầu vào

• Điện áp làm việc tối đa:
  • Điện áp đất: 240 V AC
  • Điện áp dây: 240 V AC

Hiệu năng

• Dải tần số: 45 – 65 Hz (bao gồm sóng hài đến 20 kHz)
• Sai số tỷ lệ: ±2%/In (trong dải 65.1 Hz – 1.2 kHz)
• Tải tối đa: 10 Ω
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC / 1 phút

Kết nối & cơ khí

• Kiểu lắp: Kẹp ngoài (clamp)
• Kết nối: Terminal vít M3 (lực siết 0.3 N·m)
• Vật liệu vỏ: Nhựa chống cháy
• Dây dẫn phù hợp: AWG22 trở lên
• Chiều dài dây tối đa: 30 m (dây xoắn)

Điều kiện hoạt động

• Nhiệt độ: -20 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Khối lượng

• Tùy model: từ 40 g đến 330 g

Ứng dụng phổ biến

CLSE-U được ứng dụng rộng rãi trong các hệ thống đo lường và giám sát điện:

• Giám sát dòng điện trong tủ điện
• Hệ thống quản lý năng lượng (EMS)
• Nhà máy sản xuất, tòa nhà thương mại
• Kết hợp với bộ chuyển đổi công suất / transducer
• Đo dòng tải động cơ, máy móc
• Nâng cấp hệ thống đo lường mà không cần ngắt điện
