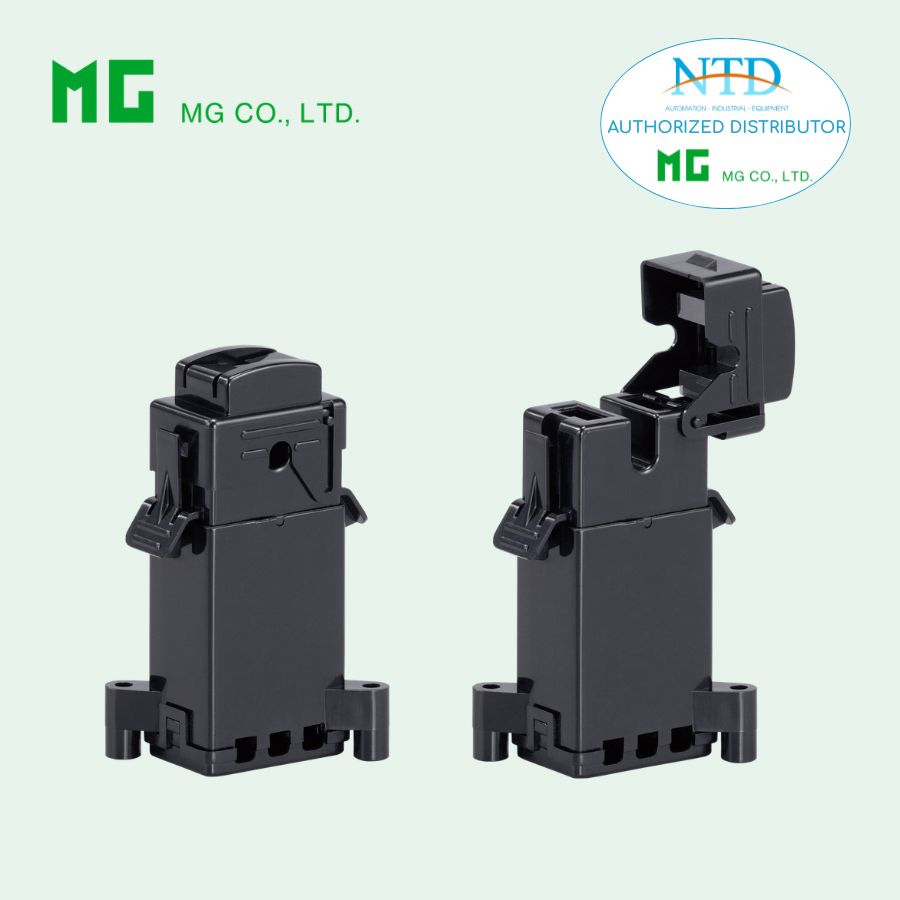

Cảm biến xung dạng kẹp CLSP của MG (M-System)

CLSP là cảm biến xung dạng kẹp (Clamp-on Pulse Sensor), được thiết kế để phát hiện gián tiếp tín hiệu xung từ công tơ điện (watt-hour meter) mà không cần can thiệp trực tiếp vào mạch. Thiết bị giúp chuyển tín hiệu xung này về các hệ thống như PLC hoặc bộ giám sát điện năng một cách an toàn và thuận tiện.

Với thiết kế kẹp linh hoạt, CLSP là giải pháp lý tưởng cho việc thu thập dữ liệu tiêu thụ điện trong các hệ thống quản lý năng lượng hiện đại.

Đặc điểm nổi bật

• Phát hiện tín hiệu xung từ công tơ điện một cách gián tiếp, không cần đấu nối phức tạp
• Thiết kế dạng kẹp, lắp đặt nhanh chóng, không ảnh hưởng đến hệ thống hiện hữu
• Ngõ vào không phân cực, dễ dàng triển khai
• Ngõ ra dạng open collector, tương thích với nhiều thiết bị PLC và bộ đếm xung
• Hỗ trợ tần suất xung cao lên đến 50.000 xung/giờ
• Độ bền cao, có thể tháo lắp nhiều lần

Thông số kỹ thuật

Ngõ vào (Input)

• Số xung tối đa: 50.000 xung/giờ
• Dòng xung: từ ±6 mA đến ±40 mA (DC)
• Độ rộng xung: ≥ 10 ms
• Chu kỳ xung: ≥ 20 ms
• Thời gian lên/xuống: ≤ 2 ms

Ngõ ra (Output)

• Kiểu ngõ ra: Open collector
• Điện áp ngõ ra: ≤ 35 V DC
• Dòng ngõ ra: ≤ 20 mA
• Điện áp bão hòa: ≤ 1.3 V DC tại 2 mA
• Số xung đầu ra: tối đa 50.000 xung/giờ

Nguồn cấp

• 12 V DC ±10%
• Dòng tiêu thụ: tối đa 5 mA

Điều kiện vận hành

• Nhiệt độ hoạt động: 0 đến 55°C
• Độ ẩm: ≤ 80% RH (không ngưng tụ)

Cơ khí

• Kiểu lắp đặt: Kẹp (clamp-on), gắn bề mặt
• Kết nối: Terminal vít M3
• Tiết diện dây phù hợp: 0.3 – 0.75 mm²
• Vật liệu vỏ: Nhựa chống cháy
• Số lần tháo lắp: khoảng 100 lần
• Trọng lượng: khoảng 55 g

Ứng dụng phổ biến

• Thu thập dữ liệu tiêu thụ điện từ công tơ điện trong hệ thống quản lý năng lượng
• Kết nối tín hiệu xung từ công tơ đến PLC hoặc bộ ghi dữ liệu
• Giám sát điện năng trong:
  • Nhà máy sản xuất
  • Tòa nhà thương mại
  • Hệ thống HVAC
• Ứng dụng trong các hệ thống:
  • BMS (Building Management System)
  • SCADA / DCS
  • Hệ thống giám sát tiêu thụ điện

Lưu ý sử dụng

• Ngắt nguồn và tín hiệu trước khi lắp đặt hoặc tháo thiết bị
• Đảm bảo lắp đúng vị trí để nhận tín hiệu xung chính xác
• Sử dụng đúng loại đầu cos phù hợp với terminal M3
