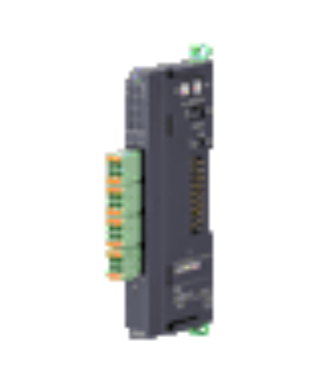

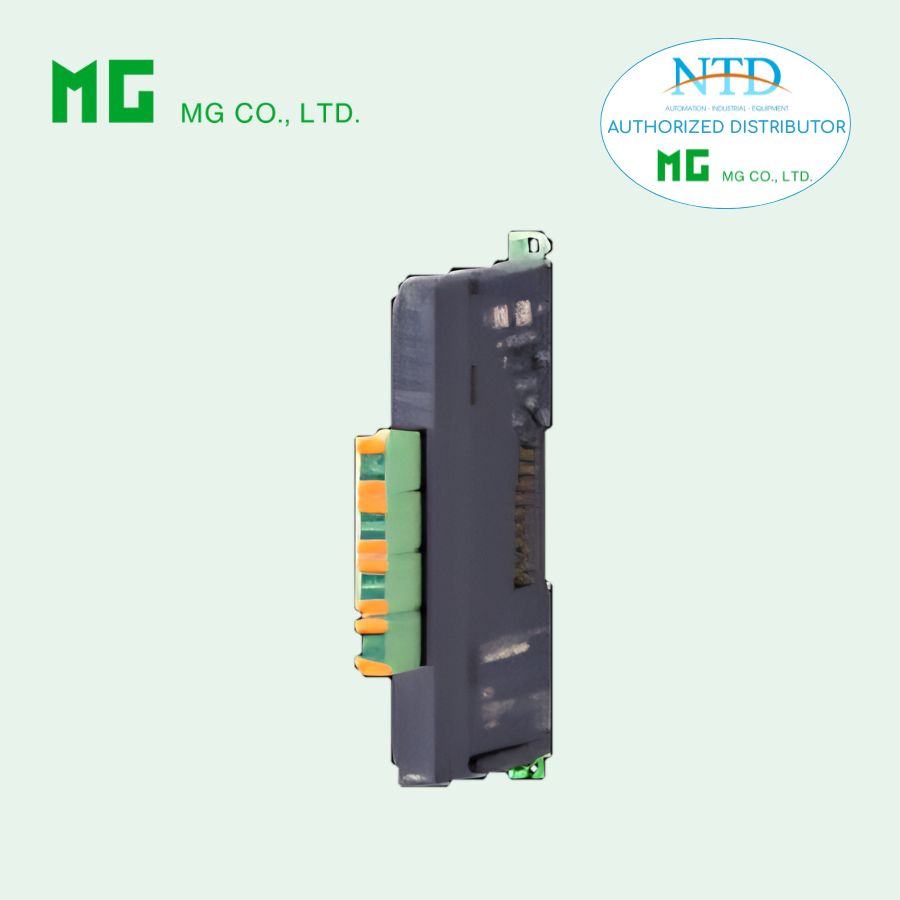

MÔ-ĐUN NGÕ RA XUNG, 4 KÊNH R8-PCT4A CỦA MG (M-SYSTEM)

R8-PCT4A – MÔ-ĐUN NGÕ RA XUNG (PULSE OUTPUT), 4 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R8-PCT4A

• Dòng: Remote I/O R8 Series

• Loại: Mô-đun phát xung (Pulse Output)

• Số kênh: 4 kênh ngõ ra

• Kiểu ngõ ra: Transistor NPN

Chức năng & đặc điểm

• Module xuất xung transistor 4 kênh độc lập

• Kích thước nhỏ gọn, tiết kiệm không gian

• Cấu hình bằng phần mềm R8CFG

• Terminal kẹp lò xo tháo rời → dễ đấu dây & bảo trì

• Có thể tháo/lắp từng kênh độc lập

• Thiết lập độ rộng xung ON/OFF bằng DIP switch

MODEL: R8–PCT4A[1]

Thông tin đặt hàng

• Mã: R8-PCT4A[1]
  (Ví dụ: R8-PCT4A/A/Q)

[1] Tùy chọn (có thể chọn nhiều)

Nguồn 0V cho excitation

• /A: Có (bắt buộc chọn)

Tùy chọn khác

• Mặc định: Không có

• /Q: Có tùy chọn

Tùy chọn /Q

• /C01: Phủ silicone

• /C02: Phủ polyurethane

Sản phẩm liên quan

• Cáp cấu hình: MCN-CON, COP-US

• Phần mềm: R8CFG

Thông số chung

Kết nối

• Ngõ ra: Terminal kẹp lò xo tháo rời

• Bus nội / nguồn kích: qua connector nội

• Nguồn nội: cấp qua bus

Cách ly

• Cách ly giữa:

  • Output

  • Nguồn kích

  • Bus nội

Cài đặt

• Địa chỉ module: công tắc xoay

• DIP switch:

  • Cấu hình chế độ

  • Độ rộng xung

• Điện trở kết thúc: tích hợp (mặc định OFF)

Hiển thị

• LED trạng thái: 2 màu (đỏ/xanh)

• LED ngõ ra: màu xanh

Thông số ngõ ra (Output)

Cấu hình

• 4 kênh NPN transistor

• Cách ly bằng photo coupler

Hiệu năng

• Tần số tối đa: ~80 Hz (chọn bằng DIP switch)

• Số xung tối đa mỗi lần ghi: 2000 xung

Điện áp & dòng

• Điện áp tải:

  • 24 V DC (nguồn kích)

  • 24 V DC (nguồn ngoài*)

• Dòng tải:

  • 0.2 A / kênh

*Lưu ý:

• Dùng nguồn ngoài vẫn cần cấp excitation supply

Đặc tính điện

• Điện áp dư: ≤ 0.5 V

• Dòng rò: ≤ 0.1 mA

Bảo vệ

• Bảo vệ ngắn mạch

• Bảo vệ quá nhiệt

Chức năng đếm & phát xung

Giới hạn

• Số xung tích lũy:

  • 1 → 10,000 (mặc định)

  • Có thể mở rộng đến 65,535 (qua phần mềm)

Cơ chế hoạt động

• Module lưu giá trị hiện tại (present value)

• Khi PLC ghi giá trị mục tiêu (target value):
  → Module chỉ xuất phần chênh lệch

Ví dụ

• PV = 1000 → Target = 1500 → Xuất 500 xung

• PV = 9000 → Target = 500 → Xuất 1500 xung

• PV = 1000 → Target = 3001 → Không xuất xung

Khi tràn

• Reset về 1 và chạy tiếp

Lắp đặt

• Dòng tiêu thụ: ≤ 100 mA

• Nhiệt độ: -10 đến +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không khí ăn mòn, ít bụi

• Lắp đặt: thanh DIN

• Khối lượng: 80 g

Hiệu suất

• Data allocation: 2

• Số địa chỉ module: 2

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 1500 V AC / 1 phút
