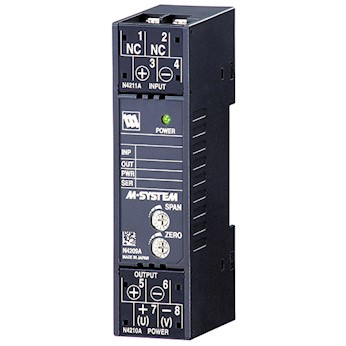

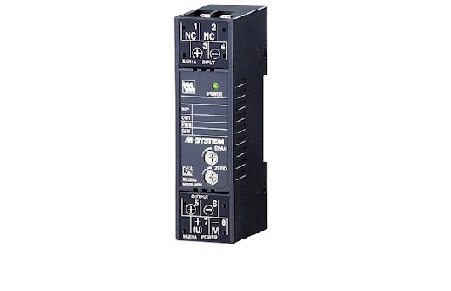

M5DY thuộc dòng Super-mini Terminal Block Signal Conditioners M5-UNIT, là bộ cấp nguồn cho vòng dòng 4–20 mA DC kết hợp chức năng chuyển đổi tín hiệu, chuyên dùng cho transmitter 2 dây và các smart transmitter trong hệ thống tự động hóa công nghiệp.
Thiết bị có thiết kế siêu mỏng, lắp DIN rail mật độ cao, phù hợp cho các tủ điều khiển yêu cầu độ chính xác cao và không gian lắp đặt hạn chế.
Tính năng nổi bật
- Cấp nguồn ổn định cho vòng dòng 4–20 mA DC
- Hỗ trợ smart transmitter
- Cách ly hoàn toàn giữa input – output – nguồn cấp
- Độ chính xác cao ±0.1%
- Có tùy chọn phiên bản đáp ứng nhanh ~25 ms (/K)
- Tích hợp bảo vệ ngắn mạch (giới hạn dòng 30 mA, không giới hạn thời gian)
- Đèn LED báo nguồn
- Hiệu chỉnh Zero (-2~+2%) và Span (98~102%) mặt trước
Cấu hình linh hoạt
Model: M5DY-[1]-[2][3]
Ngõ vào (Input):
-
4–20 mA DC (tích hợp điện trở 250 Ω)
[1] Ngõ ra (Output) đa dạng:
-
Dòng:
-
4–20 mA DC
-
0–20 mA DC
-
Tùy chỉnh
-
-
Điện áp:
-
0–10 mV
-
0–100 mV
-
0–1 V
-
0–5 V
-
1–5 V
-
0–10 V
-
Hoặc tùy chỉnh theo yêu cầu
-
[2] Nguồn cấp (Power Input):
-
85–264 V AC
-
24 V DC (±10%)
[3] Tùy chọn:
-
Đáp ứng nhanh (/K – khoảng 25 ms)
-
Phủ bảo vệ mạch: Silicone / Polyurethane / Rubber
-
Tinh chỉnh đa vòng (/V01)
-
Vít terminal inox (/S01)
Nguồn cấp vòng dòng
-
Điện áp cấp ra: 24–28 V DC (không tải)
-
≥ 18 V DC tại 20 mA
-
Dòng tối đa: ≤ 22 mA
-
Bảo vệ ngắn mạch tích hợp
Thông số kỹ thuật chính
-
Độ chính xác: ±0.1%
-
Hệ số nhiệt: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 0.5 s (chuẩn) / ~25 ms (fast)
-
Ảnh hưởng điện áp nguồn: ±0.1%
-
Cách điện:
-
2000 V AC (nguồn DC)
-
1500 V AC (nguồn AC)
-
-
Nhiệt độ làm việc: -5 đến +55°C
-
Độ ẩm: 0–90%RH (không ngưng tụ)
-
Công suất tiêu thụ: ~3 VA (AC) / ~2 W (DC)
-
Lắp đặt: DIN rail
-
Trọng lượng: 80 g
Ứng dụng điển hình
-
Cấp nguồn và chuyển đổi tín hiệu cho transmitter áp suất, nhiệt độ, lưu lượng 2 dây
-
Hệ thống PLC/DCS cần tín hiệu cách ly ổn định
-
Nhà máy sản xuất, trạm bơm, HVAC, hệ thống năng lượng
-
Ứng dụng yêu cầu đáp ứng nhanh để giám sát biến động tín hiệu
Lợi ích khi sử dụng M5DY
-
Giải pháp tích hợp 2 trong 1: cấp nguồn + chuyển đổi tín hiệu
-
Độ chính xác cao, ổn định lâu dài
-
An toàn nhờ cách ly hoàn toàn
-
Linh hoạt cấu hình theo từng hệ thống
M5DY là lựa chọn tối ưu cho các hệ thống đo lường và điều khiển hiện đại, nơi yêu cầu nguồn vòng dòng ổn định, tín hiệu chính xác và độ tin cậy cao trong môi trường công nghiệp.
