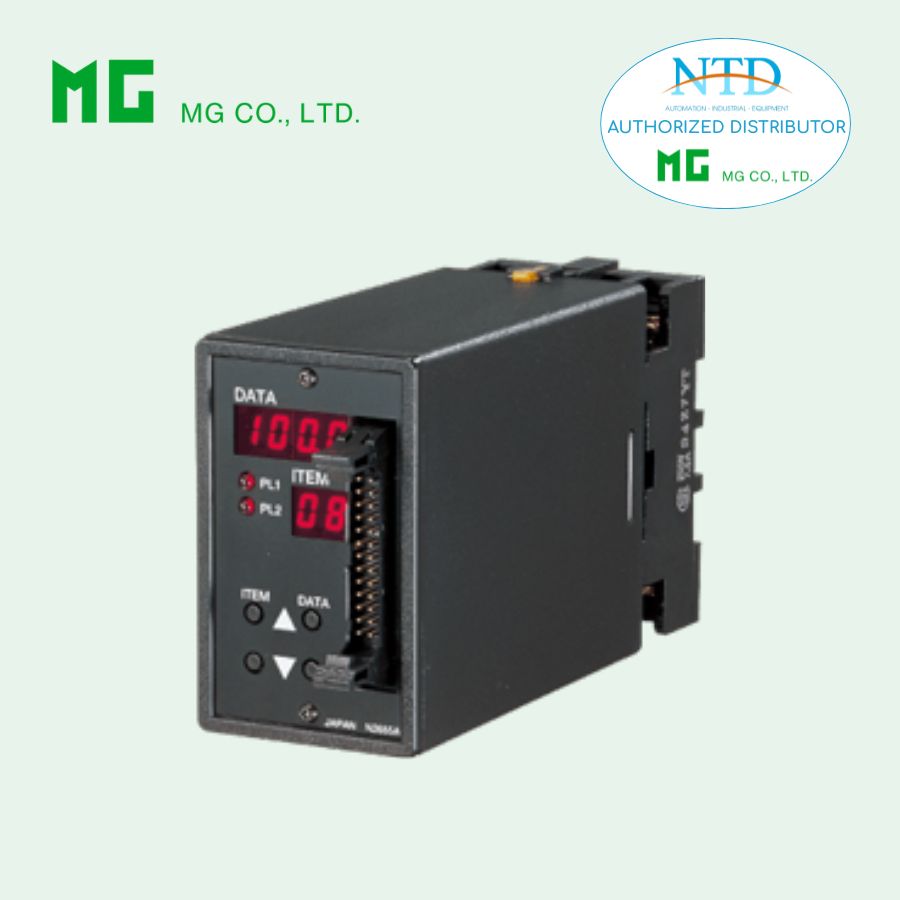

Thiết bị chuyển đổi tín hiệu số DA3 MG (M-System)

Model DA3 thuộc dòng Plug-in Signal Conditioners M-UNIT là thiết bị chuyển đổi tín hiệu số (digital) dạng song song như BCD, Binary, Two’s complement… thành tín hiệu analog DC (dòng điện hoặc điện áp).

Thiết bị sử dụng bộ chuyển đổi với độ phân giải 16-bit, cho phép chuyển đổi tín hiệu số có độ chính xác cao sang tín hiệu analog ổn định, phục vụ cho các hệ thống điều khiển và giao tiếp công nghiệp.

Model DA3 được thiết kế dạng module cắm (plug-in), dễ dàng lắp đặt và tích hợp với PLC, máy tính công nghiệp hoặc các hệ thống điều khiển tự động, đóng vai trò như một cầu nối giữa tín hiệu số và tín hiệu analog.

Thông số kỹ thuật chính

Nguồn cấp:

• AC: 100 – 240 V AC
• DC: 12 – 24 V DC, 110 V DC
• Công suất tiêu thụ:
  • AC: ~10 VA
  • DC: ~4 W

Ngõ vào (Input – tín hiệu số):

• Hỗ trợ nhiều dạng mã:
  • BCD (có polarity)
  • Binary (có polarity)
  • Offset binary
  • Two’s complement
  • Reflected binary
• Số bit có thể chọn:
  • 8 / 10 / 12 / 14 / 16 bits
• Mức tín hiệu:
  • TTL (5V CMOS, open collector, dry contact)
  • Hoặc 24 V DC (open collector type)
• Logic:
  • Positive / Negative logic (có thể lựa chọn)
• Có hỗ trợ:
  • POL input (xác định cực tính)
  • LOAD input
  • Parity check (odd/even)

Ngõ ra (Output – tín hiệu analog DC):

• Dòng điện:
  • 0 – 20 mA DC (tải tối đa 600 Ω)
• Điện áp:
  • -1 đến +1 V DC (tải ≥ 1 kΩ)
  • -10 đến +10 V DC (tải ≥ 10 kΩ)
• Độ phân giải:
  • 16-bit
• Sai số:
  • ±0.1%
• Bước thay đổi tối thiểu:
  • 0.1 mA (current)
  • 10 mV / 100 mV (voltage tùy dải)
• Thời gian đáp ứng:
  • 10 ms hoặc 400 ms (tùy model)

Hiển thị & cấu hình:

• Màn hình LED 7 đoạn (4 digit hiển thị dữ liệu)
• Hiển thị giá trị theo đơn vị kỹ thuật (engineering unit)
• Cấu hình qua bàn phím phía trước:
  • Scale tín hiệu
  • Chọn số bit
  • Logic input
  • Parity
  • POL / LOAD

Khác:

• Cách ly: input – output – power
• Dải vượt mức (overrange): -15% đến +115%
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Trọng lượng: ~300 g

Tiêu chuẩn:

• CE (EMC, LVD)
• RoHS compliant
• Cách điện tăng cường giữa các phần

Đặc điểm nổi bật

• Chuyển đổi digital sang analog chính xác cao (16-bit)
  Đảm bảo tín hiệu đầu ra mượt, ổn định và có độ phân giải cao.
• Hỗ trợ nhiều chuẩn tín hiệu số
  BCD, Binary, Offset Binary, Two’s Complement, Reflected Binary → linh hoạt trong tích hợp hệ thống.
• Tùy chọn số bit đầu vào (8–16 bit)
  Phù hợp với nhiều mức độ dữ liệu khác nhau trong PLC hoặc máy tính công nghiệp.
• Lựa chọn logic tín hiệu (positive/negative)
  Dễ dàng tương thích với nhiều loại thiết bị đầu vào.
• Hiển thị LED tích hợp
  Giúp theo dõi tín hiệu theo đơn vị kỹ thuật (engineering unit) trực quan.
• Cấu hình linh hoạt qua bàn phím
  Không cần thiết bị lập trình bên ngoài.
• Thời gian đáp ứng nhanh
  Có thể chọn 10 ms hoặc 400 ms tùy yêu cầu ứng dụng.
• Độ chính xác cao ±0.1%
  Phù hợp cho các hệ thống yêu cầu tín hiệu analog chính xác.
• Thiết kế plug-in tiện lợi
  Dễ lắp đặt, thay thế và bảo trì trong hệ thống công nghiệp.
• Cách ly tín hiệu tốt
  Giảm nhiễu và tăng độ ổn định hệ thống.

Ứng dụng phổ biến

• Giao tiếp giữa PLC / máy tính công nghiệp và thiết bị analog
  • Chuyển dữ liệu số thành tín hiệu analog để điều khiển thiết bị.
• Hệ thống điều khiển tự động
  • Biến dữ liệu xử lý thành tín hiệu analog để điều khiển van, biến tần, bộ chấp hành.
• Hệ thống SCADA / DCS
  • Chuyển dữ liệu số sang tín hiệu analog phục vụ giám sát và điều khiển.
• Ứng dụng trong đo lường và thử nghiệm
  • Tạo tín hiệu analog từ dữ liệu số để kiểm tra thiết bị.
• Mô phỏng tín hiệu trong phòng lab
  • Dùng để giả lập tín hiệu analog từ dữ liệu digital trong nghiên cứu và phát triển.
• Tích hợp hệ thống nhúng và công nghiệp
  • Kết nối giữa các module xử lý số và hệ thống điều khiển analog truyền thống.
