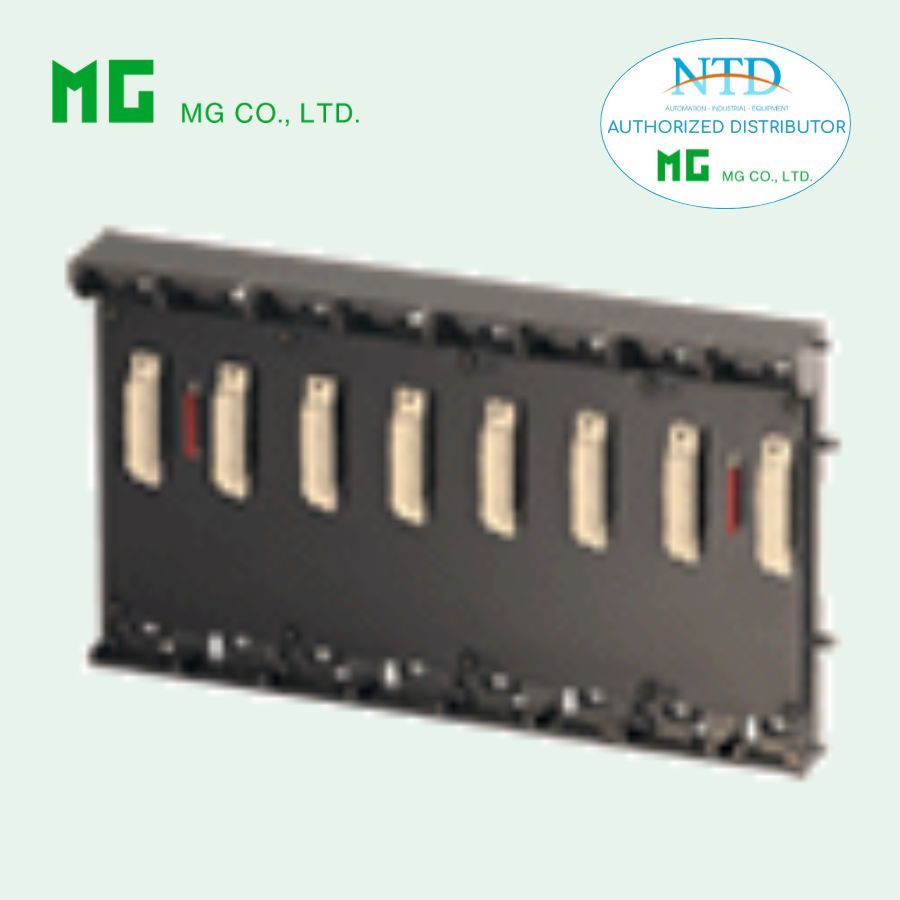

Đế lắp mô đun R3-BS của MG (M-System)

R3-BS là đế lắp (Installation Base) chuyên dùng cho hệ thống Remote I/O dòng R3 của MG (M-System). Thiết bị cho phép lắp nhiều module I/O trên cùng một bus nội bộ, hỗ trợ truyền nguồn và tín hiệu ổn định, phù hợp cho tủ điện công nghiệp, hệ thống PLC/DCS.

1. Thông tin đặt hàng

Model: R3-BS

ORDERING INFORMATION
• Code number: R3-BS[1][2]
(Ví dụ: R3-BS10/CE/Q)

• Nếu chọn tùy chọn /Q, cần chỉ rõ mã (ví dụ: /C01)

[1] NUMBER OF SLOTS

• 02: 2 slots

• 02P: 2 slots (chỉ dùng cho R3-NP1)

• 04: 4 slots

• 06: 6 slots

• 08: 8 slots

• 10: 10 slots

• 12: 12 slots

• 14: 14 slots

• 16: 16 slots

[2] OPTIONS (chọn nhiều tùy chọn)

Standards & Approvals

• blank: Không CE

• /CE: CE marking

Other Options

• blank: Không tùy chọn

• /Q: Tùy chọn khác (ghi rõ thông số)

SPECIFICATIONS OF OPTION: Q

COATING
(Chỉ phủ lớp bảo vệ ở mặt hàn của bo mạch chính – main PWB)

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

2. Dung lượng lắp module

• R3-BS02: 2 module

• R3-BS02P: 2 module

• R3-BS04: 4 module

• R3-BS06: 6 module

• R3-BS08: 8 module

• R3-BS10: 10 module

• R3-BS12: 12 module

• R3-BS14: 14 module

• R3-BS16: 16 module

3. Điều kiện lắp đặt

• Nhiệt độ làm việc: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, không bụi dày

• Kiểu lắp đặt: Gắn mặt tủ (Surface) hoặc DIN rail

4. Khối lượng (chưa gắn module I/O)

• R3-BS02: 100 g

• R3-BS02P: 100 g

• R3-BS04: 150 g

• R3-BS06: 200 g

• R3-BS08: 250 g

• R3-BS10: 350 g

• R3-BS12: 400 g

• R3-BS14: 450 g

• R3-BS16: 500 g
