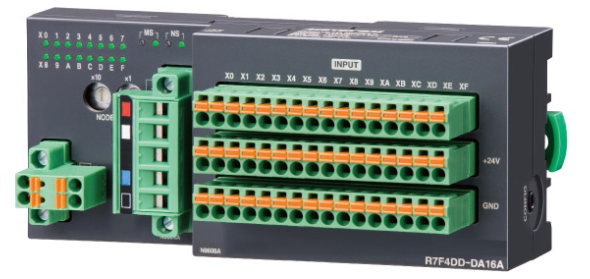

MODULE I/O DeviceNet – R7F4D SERIES

🔹 Thông tin chung

• Model: R7F4DD-DA16A-C

• Dòng sản phẩm: Remote I/O R7F4D Series

• Loại module: DeviceNet I/O Module

• Chức năng:

  • 16 Input số NPN

• Kiểu kết nối Input: Terminal kẹp lò xo

⚙️ Chức năng & Đặc điểm

• Chuyển đổi tín hiệu I/O sang mạng DeviceNet

• Module chuyên ngõ vào số (Digital Input)

• LED hiển thị trạng thái từng input

• Kết nối cấu hình qua jack mini (PC configurator)

• Hỗ trợ phần mềm cấu hình chuyên dụng

📌 DeviceNet là thương hiệu đã đăng ký của ODVA

🧩 Cấu hình đặt hàng

• Mã sản phẩm: R7F4DD-DA16A-C[1]

• Ví dụ: R7F4DD-DA16A-C/Q

🔸 Tùy chọn [1]

• Không chọn: Không có option

• /Q: Có option

🔸 Lớp phủ bảo vệ (/Q)

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Cao su

🔗 Kết nối

• Communication + nguồn: Euro terminal

• Input: Terminal kẹp lò xo

• Cổng cấu hình: Jack mini 2.5mm

• Vỏ: Nhựa chống cháy (màu xám)

🌐 Truyền thông DeviceNet

• Cáp: Chuẩn DeviceNet

• Tốc độ truyền:

  • 125 kbps

  • 250 kbps

  • 500 kbps

  • Auto-tracking (mặc định)

• Địa chỉ node: 0 – 63

• Cài đặt: DIP switch + rotary switch

• LED trạng thái:

  • MS (Module Status)

  • NS (Network Status)

📥 Thông số Input

• Số kênh: 16 (NPN – common dương)

• Điện áp ON: ≥ 17V DC

• Điện áp OFF: ≤ 5V DC

• Dòng ON: ≥ 2.3 mA

• Dòng OFF: ≤ 0.75 mA

• Dòng mỗi kênh: ≤ 3.5 mA

• Trở kháng: ~7.2 kΩ

🔹 Thời gian đáp ứng

• ON: ≤ 0.5 ms

• OFF: ≤ 0.5 ms

🔋 Nguồn cấp

• Điện áp: 11 – 25 V DC

• Cấp qua đường communication

🔹 Dòng tiêu thụ

• ~50 mA @ 24V

• ~60 mA @ 11V

🔹 Nguồn cho cảm biến

• 24V DC ±10%

• Ripple ≤ 5% p-p

• Dòng tối đa: ≤ 2A

🛠 Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 ~ 90% RH (không ngưng tụ)

• Môi trường: Không khí ăn mòn, không bụi nặng

• Lắp đặt:

  • Gắn mặt

  • Thanh DIN 35mm

• Trọng lượng: ~150g

⚡ Hiệu suất

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

• Độ bền điện: 1500V AC / 1 phút
