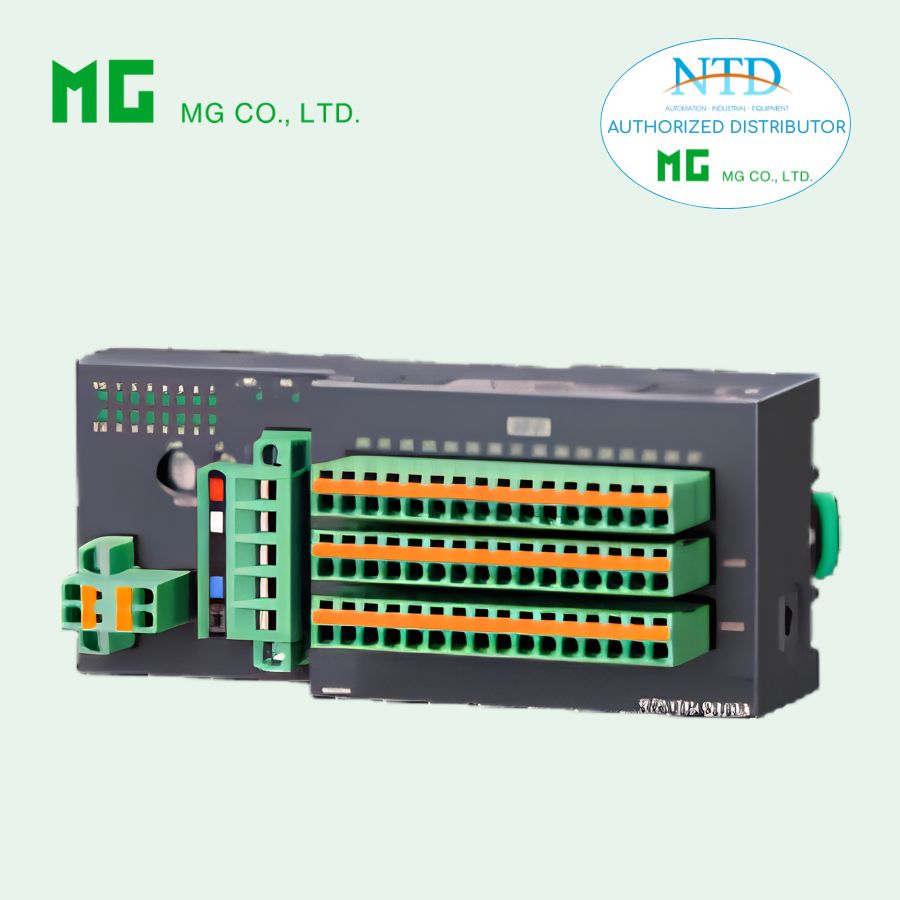

MODULE I/O DeviceNet – R7F4DD-DA16B-C

THÔNG TIN CHUNG
Model: R7F4DD-DA16B-C
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: DeviceNet I/O Module

Chức năng:
16 ngõ vào số (Digital Input) PNP
Kiểu kết nối I/O: Terminal kẹp lò xo

CHỨC NĂNG VÀ ĐẶC ĐIỂM
Chuyển đổi tín hiệu I/O sang mạng DeviceNet
Module chuyên nhận tín hiệu từ cảm biến (input)
LED hiển thị trạng thái từng kênh input
Hỗ trợ cấu hình qua PC (phần mềm R7CFG)
Tích hợp cổng cấu hình mini jack 2.5 mm
Thiết kế công nghiệp, độ bền cao

Lưu ý: DeviceNet là thương hiệu đã đăng ký của ODVA

CẤU HÌNH ĐẶT HÀNG
Mã sản phẩm: R7F4DD-DA16B-C[1]
Ví dụ: R7F4DD-DA16B-C/Q

Tùy chọn [1]
Không chọn: Không có option
/Q: Có option

Lớp phủ bảo vệ (option /Q)
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Cao su

KẾT NỐI
Communication và nguồn: Euro terminal
Nguồn cảm biến (excitation): Terminal kẹp lò xo
Input: Terminal kẹp lò xo
Cổng cấu hình: Jack mini 2.5 mm
Vỏ: Nhựa chống cháy (màu xám)

TRUYỀN THÔNG DEVICENET
Cáp: Chuẩn DeviceNet
Tốc độ truyền:
125 kbps
250 kbps
500 kbps
Auto-tracking (mặc định)

Địa chỉ node: 0 – 63

Cài đặt:
DIP switch
Rotary switch

LED trạng thái:
MS (Module Status)
NS (Network Status)

THÔNG SỐ INPUT
Số kênh: 16 (PNP – common âm)

Điện áp ON: ≥ 17 V DC
Điện áp OFF: ≤ 5 V DC
Dòng ON: ≥ 2.3 mA
Dòng OFF: ≤ 0.75 mA

Thông số chi tiết:
Dòng mỗi kênh: ≤ 3.5 mA
Trở kháng đầu vào: khoảng 7.2 kΩ

Thời gian đáp ứng:
ON: ≤ 0.5 ms
OFF: ≤ 0.5 ms

NGUỒN CẤP
Điện áp: 11 – 25 V DC (cấp qua communication terminal)

Dòng tiêu thụ:
≤ 50 mA tại 24 V DC
≤ 60 mA tại 11 V DC

Nguồn cấp cảm biến:
24 V DC ±10%
Ripple ≤ 5% p-p
Dòng tối đa: ≤ 2 A

ĐIỀU KIỆN LẮP ĐẶT
Nhiệt độ hoạt động: -10 đến +55 °C
Nhiệt độ lưu trữ: -20 đến +65 °C
Độ ẩm: 30 – 90% RH (không ngưng tụ)
Môi trường: Không khí không ăn mòn, không bụi nặng

Lắp đặt:
Gắn mặt
Thanh DIN rail 35 mm

Trọng lượng: Khoảng 150 g

HIỆU SUẤT
Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện:
1500 V AC / 1 phút
