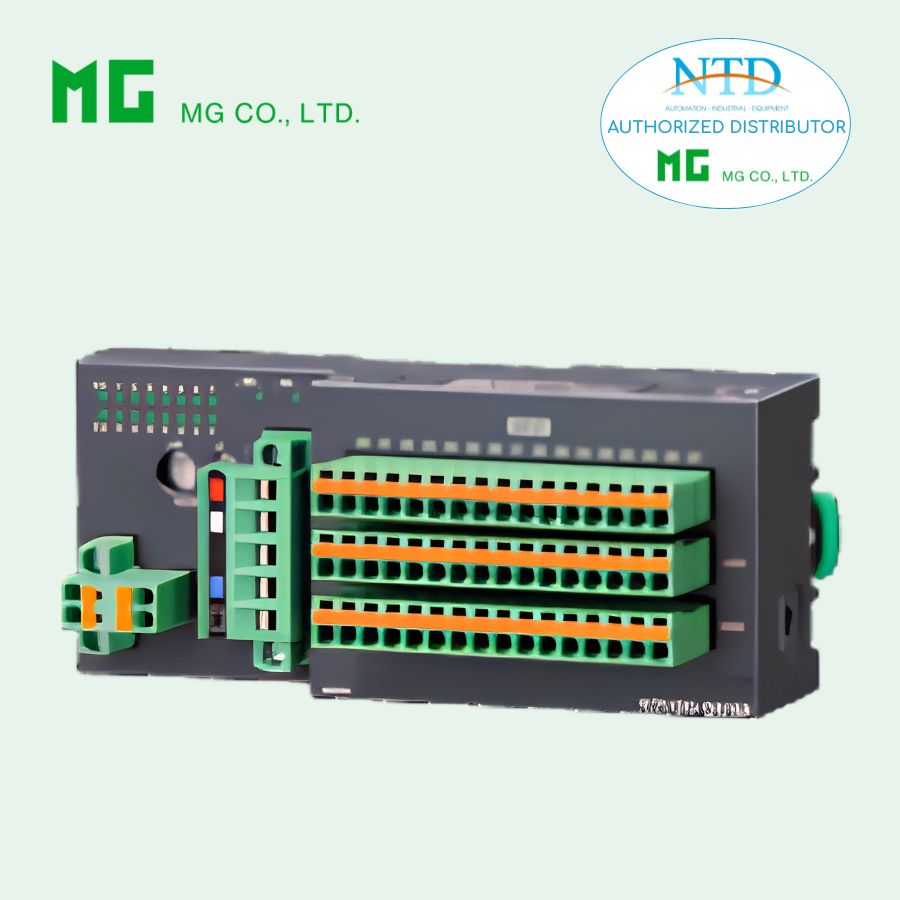

MODULE I/O DeviceNet – R7F4D SERIES

THÔNG TIN CHUNG
Model: R7F4DD-DA16B-H
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: DeviceNet I/O Module

Chức năng:
16 ngõ vào số (Digital Input) PNP
Kiểu kết nối I/O: e-CON connector

CHỨC NĂNG VÀ ĐẶC ĐIỂM
Chuyển đổi tín hiệu I/O sang mạng DeviceNet
Module chuyên nhận tín hiệu từ cảm biến (input)
Kết nối nhanh bằng e-CON connector
LED hiển thị trạng thái từng kênh input
Tích hợp cổng cấu hình mini jack 2.5 mm
Thiết kế công nghiệp, độ bền cao

Lưu ý: DeviceNet là thương hiệu đã đăng ký của ODVA

CẤU HÌNH ĐẶT HÀNG
Mã sản phẩm: R7F4DD-DA16B-H[1]
Ví dụ: R7F4DD-DA16B-H/Q

Tùy chọn [1]
Không chọn: Không có option
/Q: Có option

Lớp phủ bảo vệ (option /Q)
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Cao su

KẾT NỐI
Communication và nguồn: Euro terminal
Nguồn cảm biến (excitation): Terminal kẹp lò xo
Input: e-CON connector
Cổng cấu hình: Jack mini 2.5 mm
Vỏ: Nhựa chống cháy (màu xám)

TRUYỀN THÔNG DEVICENET
Cáp: Chuẩn DeviceNet
Tốc độ truyền:
125 kbps
250 kbps
500 kbps
Auto-tracking (mặc định)

Địa chỉ node: 0 – 63

Cài đặt:
DIP switch
Rotary switch

LED trạng thái:
MS (Module Status)
NS (Network Status)

THÔNG SỐ INPUT
Số kênh: 16 (PNP – common âm)

Điện áp ON: ≥ 17 V DC
Điện áp OFF: ≤ 5 V DC
Dòng ON: ≥ 2.3 mA
Dòng OFF: ≤ 0.75 mA

Thông số chi tiết:
Dòng mỗi kênh: ≤ 3.5 mA
Trở kháng đầu vào: khoảng 7.2 kΩ

Thời gian đáp ứng:
ON: ≤ 0.5 ms
OFF: ≤ 0.5 ms

NGUỒN CẤP
Điện áp: 11 – 25 V DC (cấp qua communication terminal)

Dòng tiêu thụ:
≤ 50 mA tại 24 V DC
≤ 60 mA tại 11 V DC

Nguồn cấp cảm biến:
24 V DC ±10%
Ripple ≤ 5% p-p
Dòng tối đa: ≤ 2 A

ĐIỀU KIỆN LẮP ĐẶT
Nhiệt độ hoạt động: -10 đến +55 °C
Nhiệt độ lưu trữ: -20 đến +65 °C
Độ ẩm: 30 – 90% RH (không ngưng tụ)
Môi trường: Không khí không ăn mòn, không bụi nặng

Lắp đặt:
Gắn mặt
Thanh DIN rail 35 mm

Trọng lượng: Khoảng 120 g

HIỆU SUẤT
Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện:
1500 V AC / 1 phút
