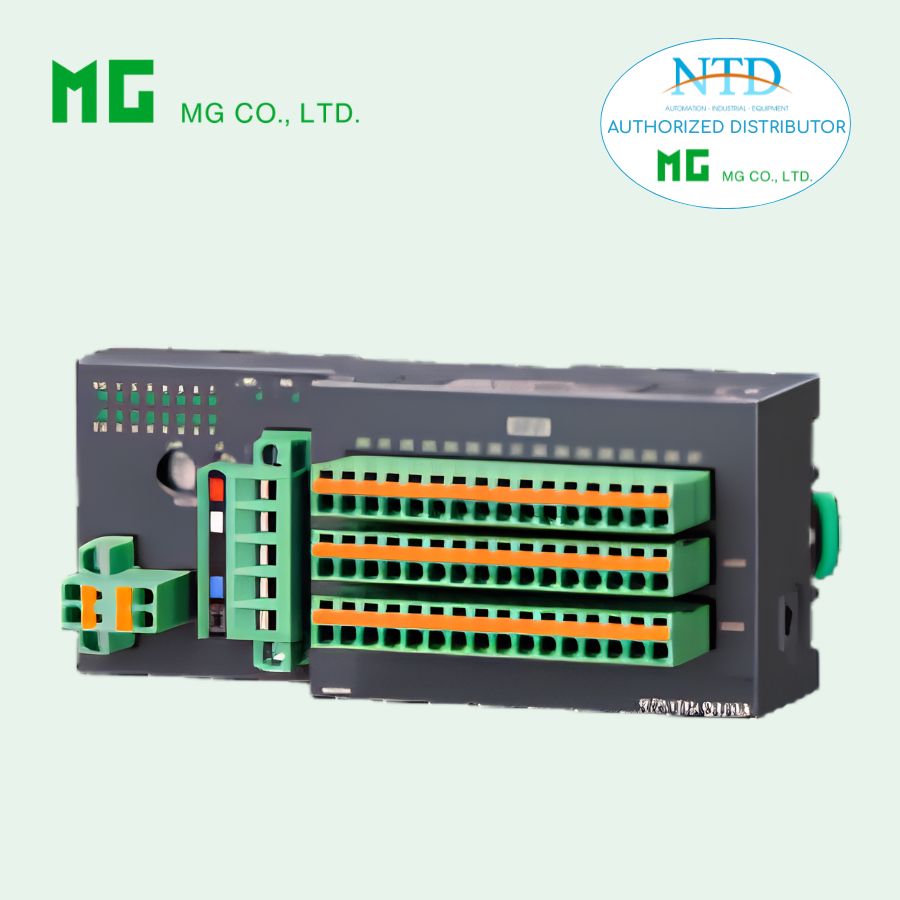

MODULE I/O DeviceNet – R7F4D SERIES

Thông tin chung

Model: R7F4DD-DAC16C-H
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: DeviceNet I/O Module

Chức năng:

• 8 Input NPN + 8 Output NPN
• Kiểu kết nối I/O: e-CON connector

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu I/O sang mạng DeviceNet
• Module tích hợp cả input và output
• Kết nối nhanh bằng e-CON connector
• LED hiển thị trạng thái I/O
• Cổng cấu hình mini jack 2.5mm
• Thiết kế công nghiệp, độ bền cao

Bảo vệ tích hợp (Output):

• Chống ngắn mạch
• Chống quá nhiệt

Lưu ý: DeviceNet là thương hiệu đã đăng ký của ODVA

Cấu hình đặt hàng

Mã sản phẩm: R7F4DD-DAC16C-H[1]

Ví dụ: R7F4DD-DAC16C-H/Q

Tùy chọn [1]

• Không chọn: Không có option
• /Q: Có option

Lớp phủ bảo vệ (/Q)

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ Cao su

Kết nối

• Communication + nguồn: Euro terminal
• Nguồn phụ (excitation): Terminal kẹp lò xo
• I/O: e-CON connector
• Cổng cấu hình: Jack mini 2.5mm
• Vỏ: Nhựa chống cháy (màu xám)

Truyền thông DeviceNet

• Cáp: Chuẩn DeviceNet
• Tốc độ truyền:
  • 125 kbps
  • 250 kbps
  • 500 kbps
  • Auto-tracking (mặc định)
• Địa chỉ node: 0 – 63

Cài đặt:

• DIP switch
• Rotary switch

LED trạng thái:

• MS (Module Status)
• NS (Network Status)

Thông số Input

• Số kênh: 8 (NPN – common dương)
• Điện áp ON: ≥ 17V DC
• Điện áp OFF: ≤ 5V DC
• Dòng ON: ≥ 2.3 mA
• Dòng OFF: ≤ 0.75 mA

Thông số chi tiết:

• Dòng mỗi kênh: ≤ 3.5 mA
• Trở kháng: ~7.2 kΩ

Thời gian đáp ứng:

• ON: ≤ 0.5 ms
• OFF: ≤ 0.5 ms

Thông số Output

• Số kênh: 8 (NPN – common âm)
• Điện áp tải: 24V DC ±10%
• Ripple: ≤ 5% p-p

Dòng điện:

• 0.1 A / kênh
• 0.8 A / common

Thông số điện:

• Điện áp dư: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng:

• ON: ≤ 0.2 ms
• OFF: ≤ 0.5 ms

Bảo vệ

• Chống ngắn mạch
• Chống quá nhiệt

Lưu ý: Khi điều khiển tải cảm, cần mắc diode song song tải

Nguồn cấp

• Điện áp: 11 – 25 V DC
• Cấp qua terminal communication

Dòng tiêu thụ:

• ≤ 50 mA @ 24V
• ≤ 70 mA @ 11V

Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 ~ +55°C
• Nhiệt độ lưu trữ: -20 ~ +65°C
• Độ ẩm: 30 ~ 90% RH (không ngưng tụ)
• Môi trường: Không khí ăn mòn, không bụi nặng

Lắp đặt:

• Gắn mặt
• Thanh DIN 35mm

Trọng lượng: ~130g

Hiệu suất

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

Độ bền điện:

• 1500V AC / 1 phút (Input hoặc nguồn phụ ↔ Communication)
• 500V AC / 1 phút (Input ↔ Output)
