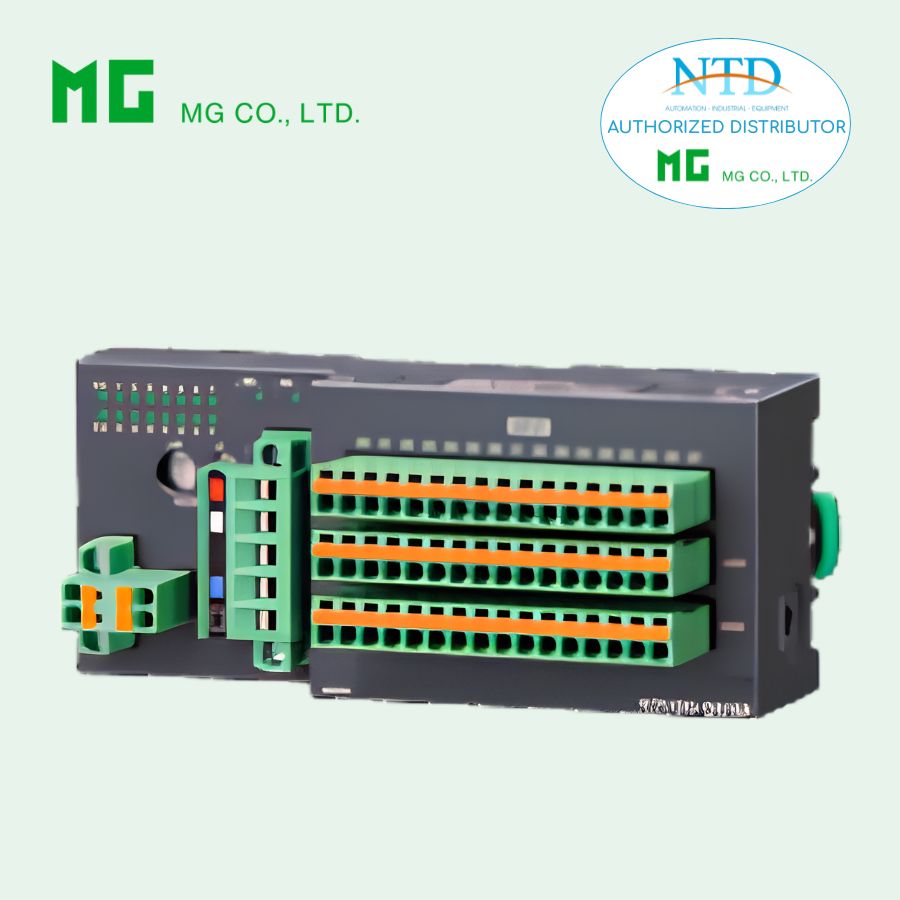

MODULE OUTPUT DeviceNet – R7F4D SERIES

THÔNG TIN CHUNG
Model: R7F4DD-DC16A-C
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: DeviceNet Output Module

Chức năng:
16 output transistor NPN
Kiểu kết nối I/O: Terminal kẹp lò xo

CHỨC NĂNG VÀ ĐẶC ĐIỂM
Chuyển đổi tín hiệu output sang mạng DeviceNet
LED hiển thị trạng thái từng ngõ ra
Tích hợp cổng cấu hình mini jack 2.5 mm
Thiết kế công nghiệp, độ bền cao

Bảo vệ tích hợp:
Chống ngắn mạch
Chống quá nhiệt

Lưu ý: DeviceNet là thương hiệu đã đăng ký của ODVA

CẤU HÌNH ĐẶT HÀNG
Mã sản phẩm: R7F4DD-DC16A-C[1]
Ví dụ: R7F4DD-DC16A-C/Q

Tùy chọn [1]
Không chọn: Không có option
/Q: Có option

Lớp phủ bảo vệ (option /Q)
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Cao su

KẾT NỐI
Communication và nguồn: Euro terminal
Nguồn phụ (excitation): Terminal kẹp lò xo
Output: Terminal kẹp lò xo
Cổng cấu hình: Jack mini 2.5 mm
Vỏ: Nhựa chống cháy (màu xám)

TRUYỀN THÔNG DEVICENET
Cáp: Chuẩn DeviceNet
Tốc độ truyền:
125 kbps
250 kbps
500 kbps
Auto-tracking (mặc định)

Địa chỉ node: 0 – 63

Cài đặt:
DIP switch
Rotary switch

LED trạng thái:
MS (Module Status)
NS (Network Status)

THÔNG SỐ OUTPUT
Số kênh: 16 (NPN – common âm)
Điện áp tải: 24 V DC ±10%
Ripple: ≤ 5% p-p

Dòng điện:
0.1 A / kênh
1.6 A / common

Thông số điện:
Điện áp dư: ≤ 1.2 V
Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng:
ON: ≤ 0.2 ms
OFF: ≤ 0.5 ms

BẢO VỆ
Chống ngắn mạch
Chống quá nhiệt

Lưu ý: Khi điều khiển tải cảm, cần mắc diode song song tải

NGUỒN CẤP
Điện áp: 11 – 25 V DC (cấp qua communication terminal)

Dòng tiêu thụ:
≤ 50 mA tại 24 V DC
≤ 70 mA tại 11 V DC

ĐIỀU KIỆN LẮP ĐẶT
Nhiệt độ hoạt động: -10 đến +55 °C
Nhiệt độ lưu trữ: -20 đến +65 °C
Độ ẩm: 30 – 90% RH (không ngưng tụ)
Môi trường: Không khí không ăn mòn, không bụi nặng

Lắp đặt:
Gắn mặt
Thanh DIN rail 35 mm

Trọng lượng: Khoảng 150 g

HIỆU SUẤT
Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện:
1500 V AC / 1 phút (giữa output hoặc nguồn phụ và communication)
