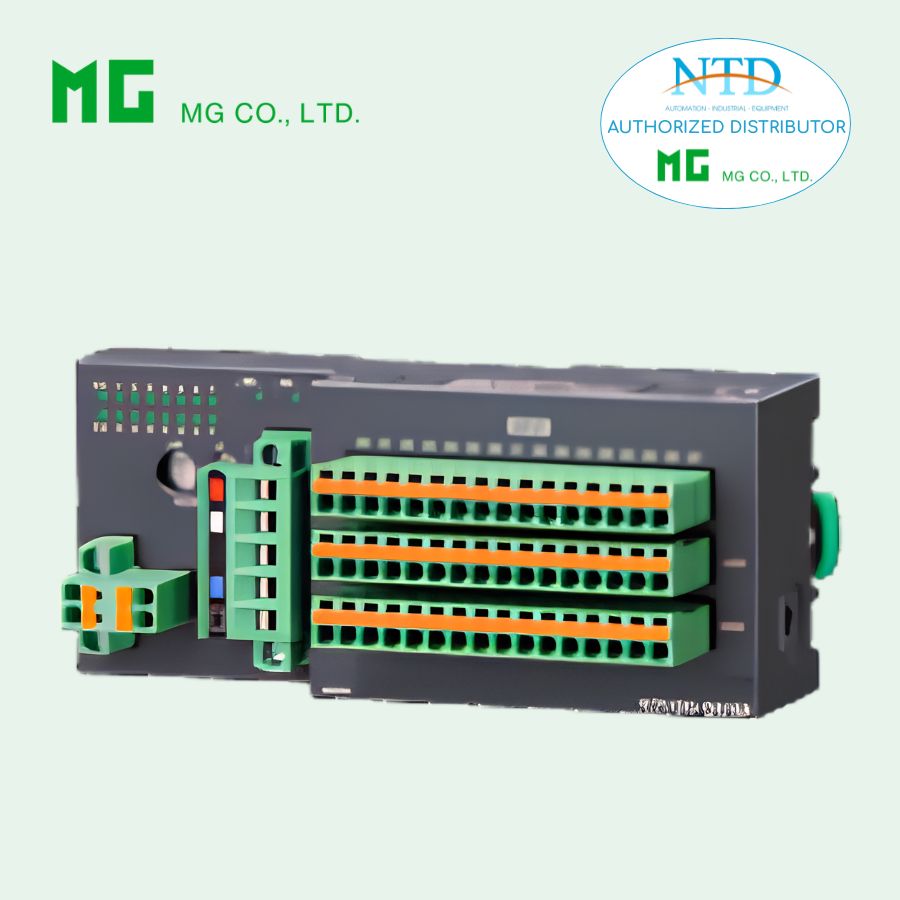

MODULE OUTPUT DeviceNet – R7F4D SERIES

THÔNG TIN CHUNG
Model: R7F4DD-DC16A-H
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: DeviceNet Output Module

Chức năng:
16 output transistor NPN
Kiểu kết nối I/O: e-CON connector

CHỨC NĂNG VÀ ĐẶC ĐIỂM
Chuyển đổi tín hiệu output sang mạng DeviceNet
Kết nối nhanh bằng e-CON connector
LED hiển thị trạng thái từng ngõ ra
Tích hợp cổng cấu hình mini jack 2.5 mm
Thiết kế công nghiệp, độ bền cao

Bảo vệ tích hợp:
Chống ngắn mạch
Chống quá nhiệt

Lưu ý: DeviceNet là thương hiệu đã đăng ký của ODVA

CẤU HÌNH ĐẶT HÀNG
Mã sản phẩm: R7F4DD-DC16A-H[1]
Ví dụ: R7F4DD-DC16A-H/Q

Tùy chọn [1]
Không chọn: Không có option
/Q: Có option

Lớp phủ bảo vệ (option /Q)
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Cao su

KẾT NỐI
Communication và nguồn: Euro terminal
Nguồn phụ (excitation): Terminal kẹp lò xo
Output: e-CON connector
Cổng cấu hình: Jack mini 2.5 mm
Vỏ: Nhựa chống cháy (màu xám)

TRUYỀN THÔNG DEVICENET
Cáp: Chuẩn DeviceNet
Tốc độ truyền:
125 kbps
250 kbps
500 kbps
Auto-tracking (mặc định)

Địa chỉ node: 0 – 63

Cài đặt:
DIP switch
Rotary switch

LED trạng thái:
MS (Module Status)
NS (Network Status)

THÔNG SỐ OUTPUT
Số kênh: 16 (NPN – common âm)
Điện áp tải: 24 V DC ±10%
Ripple: ≤ 5% p-p

Dòng điện:
0.1 A / kênh
1.6 A / common

Thông số điện:
Điện áp dư: ≤ 1.2 V
Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng:
ON: ≤ 0.2 ms
OFF: ≤ 0.5 ms

BẢO VỆ
Chống ngắn mạch
Chống quá nhiệt

Lưu ý: Khi điều khiển tải cảm, cần mắc diode song song tải

NGUỒN CẤP
Điện áp: 11 – 25 V DC (cấp qua communication terminal)

Dòng tiêu thụ:
≤ 50 mA tại 24 V DC
≤ 70 mA tại 11 V DC

ĐIỀU KIỆN LẮP ĐẶT
Nhiệt độ hoạt động: -10 đến +55 °C
Nhiệt độ lưu trữ: -20 đến +65 °C
Độ ẩm: 30 – 90% RH (không ngưng tụ)
Môi trường: Không khí không ăn mòn, không bụi nặng

Lắp đặt:
Gắn mặt
Thanh DIN rail 35 mm

Trọng lượng: Khoảng 120 g

HIỆU SUẤT
Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện:
1500 V AC / 1 phút (giữa output hoặc nguồn phụ và communication)
