DL8 Web Data Loggers

DL8 Series
Web Thiết bị đầu cuối từ xa được kích hoạt
Sử dụng internet và điện thoại thông minh của riêng bạn để xây dựng hệ thống giám sát từ xa

Chức năng & Tính năng
	Giám sát từ xa đơn giản qua internet mà không cần xây dựng một hệ thống dựa trên PC phức tạp
	Giao diện trình duyệt thân thiện với người dùng được cài đặt sẵn để truy cập dữ liệu từ xa thông qua điện thoại thông minh hoặc máy tính bảng
	Có bốn loại DL8: Loại A cho chức năng 'Duyệt' với trình duyệt internet; Loại B được thêm chức năng 'Báo cáo' bằng e-mail;Loại C được thêm chức năng 'Ghi nhật ký' với bộ nhớ thẻ SD và Loại D có 'Ánh xạ I / O' qua mạng Modbus / TCP.
	Các giao thức mạng khác nhau có thể sử dụng được: TCP / IP, máy khách SMTP, máy chủ HTTP, máy khách và máy chủ FTP, Modbus / TCP master và Slave
	Các mô đun I / O từ xa R8 có sẵn để chấp nhận nhiều tín hiệu trường khác nhau

Mô hình DL8 của M-System là một thiết bị đầu cuối từ xa có chức năng máy chủ web cơ bản. Các tín hiệu cảm biến khác nhau được thu thập từ các mô đun I / O tích hợp hoặc I / O từ xa được kết nối qua Ethernet Modbus / TCP và được theo dõi qua Intranet hoặc Internet bằng trình duyệt web.

Người dùng không cần bất kỳ chương trình ứng dụng bổ sung nào để xem dữ liệu. Chế độ xem trình duyệt thân thiện với người dùng đã được cài đặt: Chế độ xem Nhật ký dữ liệu, xu hướng và sự kiện. Mỗi cái đều cơ bản nhưng hữu ích, được thiết kế để dễ dàng duyệt trên màn hình nhỏ của điện thoại thông minh và máy tính bảng.

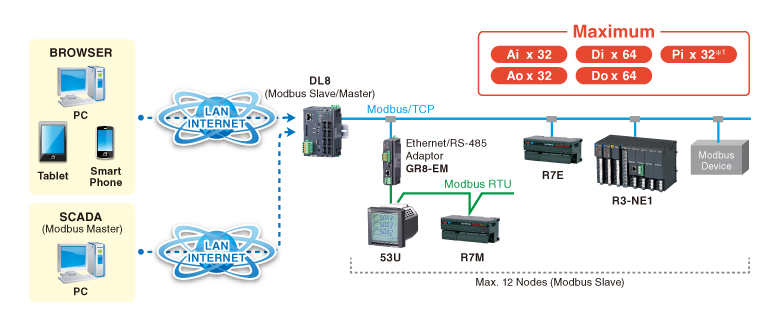

Cấu hình hệ thống mạng DL8 Series

Chức năng series DL8

Dữ liệu có thể được tải lên máy chủ đám mây hoặc PC bằng FTP, để nhiều người dùng có thể truy cập cùng một lúc mà không làm quá tải mô-đun DL8 cục bộ. Ghi nhật ký dữ liệu cục bộ ở định dạng CSV có sẵn bằng cách sử dụng bộ nhớ thẻ SD, do đó DL8 hoạt động như một trình ghi dữ liệu độc lập.

Mỗi kênh tín hiệu có sẵn với cài đặt ngưỡng báo động để ngắt đầu ra tiếp điểm báo động bằng cách thêm các mô-đun đầu ra riêng biệt cho chuông và đèn. Gửi e-mail với một tin nhắn cài sẵn kèm theo dữ liệu sự kiện cũng có thể. Thư cũng có thể được sử dụng cho mục đích báo cáo thường xuyên.

Ở mức tối đa 32 tín hiệu tương tự, 64 tín hiệu đầu vào và đầu ra riêng biệt và 32 tín hiệu xung có thể được xử lý bởi một mô-đun DL8. Mô hình I / O từ xa R -E, R3-NE1 và các nô lệ Modbus / TCP khác của M-System có thể được kết nối. Các thiết bị Modbus RTU như Multi Power Monitor L53U được kết nối thông qua một đơn vị cổng (model: GR8-EM). Dữ liệu I / O được chỉ định bằng cách chỉ sử dụng thông tin địa chỉ chung (địa chỉ IP, số nút và kênh), do đó I / O của các nhà sản xuất khác cũng có thể sử dụng được.

DL8 hoạt động như Modbus master để thu thập dữ liệu từ I / O từ xa, trong khi nó hoạt động như nô lệ Modbus khi hệ thống giám sát giám sát (SCADA) thăm dò dữ liệu của DL8.

Kiểu				Chức năng		Mô tả
Một	B	C	D
Y	Y	Y	Y	Duyệt		Trạng thái tín hiệu I / O trong máy chủ web DL8 có thể được theo dõi trực tiếp bằng trình duyệt internet.
						DL8, hoạt động như máy khách FTP, tải các tệp sử dụng web lên máy chủ đám mây.  Nhiều người dùng có thể truy cập nó cùng một lúc mà không cần tải thêm tại DL8.
						I / O nằm trong khoảng cách 500 mét có thể được thu thập và truy cập thông qua mô-đun DL8 duy nhất.
N	Y	Y	Y	Bài báo cáo		Sự kiện có thể được báo cáo bằng e-mail.  Báo cáo thường xuyên và gửi thư kiểm tra cũng có thể.
						Sự kiện có thể kích hoạt một liên hệ báo động tại một mô-đun đầu ra riêng biệt.
						Dữ liệu cụ thể có thể được chuyển đổi thành các tệp CSV do người dùng xác định và tải lên máy chủ FTP.
N	N	Y	Y	Đăng nhập		Dữ liệu được lấy mẫu và lưu trữ ở định dạng CSV trong thẻ SD.
						Hệ thống giám sát máy chủ (PC khách) có thể tải lên các tệp dữ liệu CSV từ DL8 hoạt động như máy chủ FTP.
N	N	N	Y	Chế độ xem nâng cao của I / O		Đầu vào tại một mô-đun I / O có thể là đầu ra tại một mô-đun khác được kết nối qua mạng Modbus / TCP, chỉ bằng cách chỉ định kết hợp Di / Do và Ai / Ao.
						Chế độ xem trình duyệt riêng của người dùng có thể được thêm bằng JavaScript và thẻ HTML gốc DL8.

WEB-ENABLED REMOTE TERMINAL UNIT,  DL8-A-R
WEB-ENABLED REMOTE TERMINAL UNIT,  DL8-B-R
WEB-ENABLED REMOTE TERMINAL UNIT,  DL8-C-R
WEB-ENABLED REMOTE TERMINAL UNIT,  DL8-D-R
WEB-ENABLED REMOTE TERMINAL UNIT,  DL8-E-R

R8-RS4N          RTD INPUT MODULE
R8-SV4N          DC VOLTAGE INPUT MODULE
R8-SS4N          DC CURRENT INPUT MODULE
R8-DA4A           DISCRETE INPUT MODULE
R8-DC4A           NPN TRANSISTOR OUTPUT MODULE
GR8-EM-S-R     Ethernet/RS-485 Adaptor
GR8-EM-D-R     Ethernet/RS-485 Adaptor
