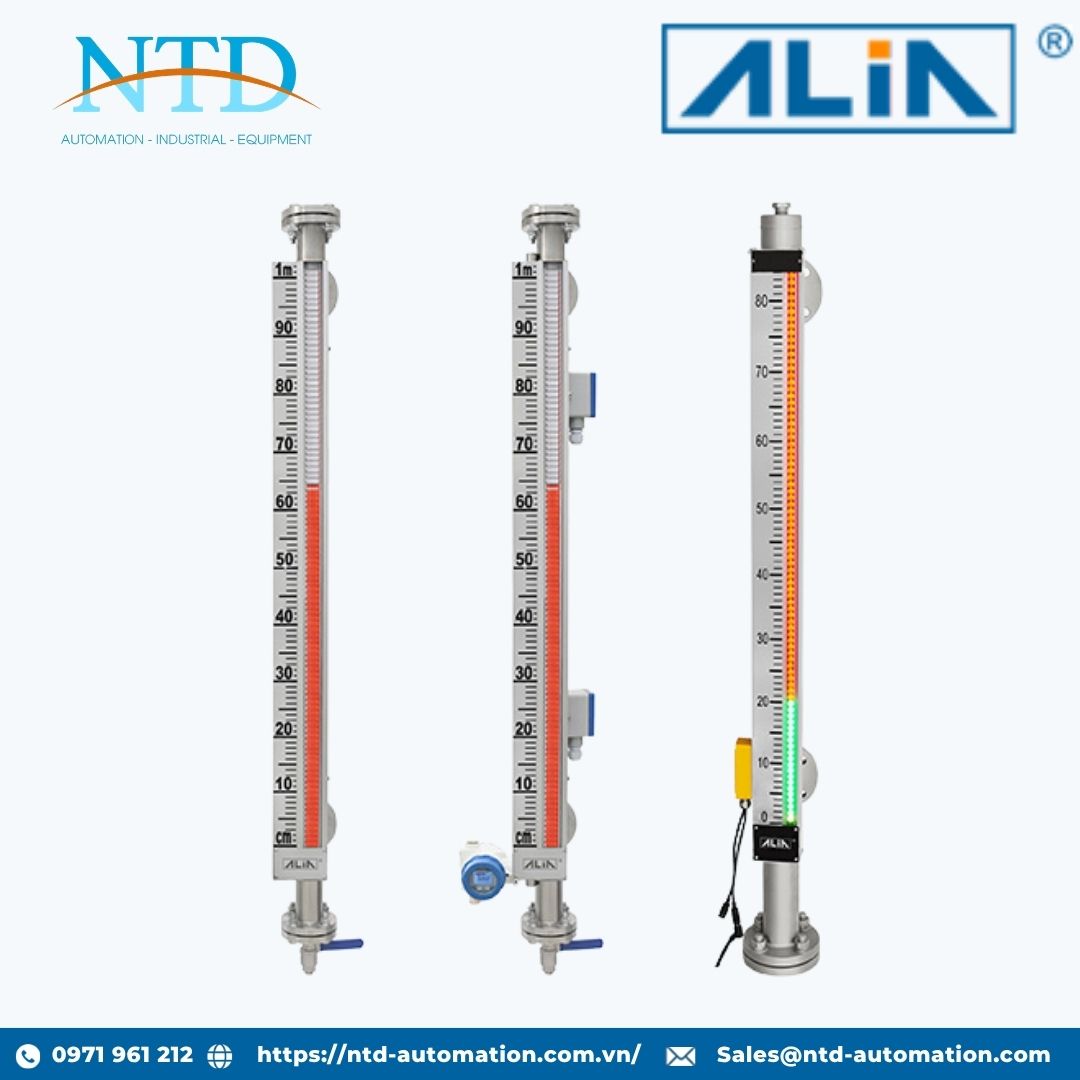

Đồng hồ báo mức từ tính dạng bypass series AML260 ALIA

AML260 Series là đồng hồ báo mức từ tính dạng bypass được thiết kế để giám sát và hiển thị mức chất lỏng liên tục trong bồn chứa, bể áp lực và các hệ thống công nghiệp. Thiết bị bao gồm buồng bypass, phao từ và bộ hiển thị từ tính, hoạt động dựa trên nguyên lý lực nổi và liên kết từ trường, cho phép hiển thị mức chất lỏng trực quan mà không cần nguồn điện bên ngoài.

Bên trong phao được tích hợp nam châm vĩnh cửu. Khi mức chất lỏng thay đổi, phao di chuyển theo bề mặt chất lỏng trong buồng bypass, đồng thời tác động lên các lá lật từ hoặc bộ hiển thị LED bên ngoài. Sự thay đổi màu sắc từ trắng sang đỏ (hoặc xanh sang đỏ đối với phiên bản LED) giúp người vận hành dễ dàng quan sát mức chất lỏng từ xa một cách rõ ràng và chính xác.

AML260 Series có thể tích hợp thêm công tắc báo mức và bộ truyền tín hiệu 4-20 mA, hỗ trợ giám sát, cảnh báo và điều khiển mức từ xa trong các hệ thống tự động hóa. Thiết bị được sử dụng rộng rãi trong ngành dầu khí, hóa chất, dược phẩm, thực phẩm, xử lý nước và nhiều ứng dụng công nghiệp yêu cầu độ an toàn và độ tin cậy cao.

Tính năng nổi bật

• Hiển thị mức chất lỏng trực quan tại chỗ mà không cần nguồn điện.

• Đo mức liên tục dựa trên nguyên lý lực nổi và từ trường.

• Không bị ảnh hưởng bởi màu sắc, độ dẫn điện hoặc tính chất hóa học của môi chất.

• Hoạt động ổn định trong môi trường nhiệt độ và áp suất khắc nghiệt.

• An toàn cho các ứng dụng hóa chất ăn mòn, môi trường dễ cháy nổ và áp suất cao.

• Có thể tích hợp công tắc báo mức và bộ truyền tín hiệu 4-20 mA.

• Hỗ trợ giao tiếp HART hoặc RS485 Modbus (tùy chọn).

• Kết cấu chắc chắn, tuổi thọ cao, chi phí bảo trì thấp.

• Tùy chọn nhiều loại vật liệu tiếp xúc phù hợp với các môi chất đặc biệt.

• Có tùy chọn áo gia nhiệt (Heating Jacket) cho môi chất dễ đông đặc.

Ứng dụng tiêu biểu

• Bồn chứa hóa chất, axit, dung môi ăn mòn.

• Bồn chứa dầu, nhiên liệu và các sản phẩm hóa dầu.

• Hệ thống xử lý nước và nước thải.

• Nhà máy thực phẩm và đồ uống.

• Nhà máy dược phẩm và hóa chất.

• Bồn áp lực cao, bồn chân không và hệ thống nhiệt độ cực thấp.

• Các ứng dụng yêu cầu giám sát mức liên tục kết hợp cảnh báo và điều khiển từ xa.

Thông số kỹ thuật chính

• Nguyên lý đo: Lực nổi và từ trường (Buoyancy & Magnetism)

• Dải đo: 20 – 600 cm

• Độ chính xác: ±10 mm

• Tỷ trọng môi chất: 0.45 – 2.0 g/cm³

• Độ nhớt môi chất: ≤ 400 cP

• Áp suất làm việc tối đa: 420 BarG

• Nhiệt độ quá trình: -196°C đến +450°C

• Vật liệu ống bypass: SS304, SS316, SS304/PTFE, SS316/PTFE, PP

• Vật liệu phao: SS304, SS316, PTFE, PP, Titanium, Hastelloy C

• Kết nối quá trình: Mặt bích ANSI, DIN hoặc JIS

• Kích thước mặt bích: 3/4" đến 2-1/2"

• Cấp bảo vệ: IP65

• Chứng nhận phòng nổ: Ex ia IIC T6, Ex d IIC T6

Tùy chọn đầu ra và hiển thị

• Hiển thị cơ khí dạng lá lật từ (Flip Plate) màu đỏ/trắng.

• Hiển thị LED màu xanh/đỏ.

• Tín hiệu đầu ra 4-20 mA (2 dây).

• Giao tiếp RS485 Modbus hoặc HART (tùy chọn).

• Màn hình LCD 5 số hiển thị mức.

• Công tắc báo mức SPDT chống rung, tải đóng cắt lên tới 8A.

• Áo gia nhiệt (Heating Jacket) áp suất tối đa 16 bar.

AML260 Series là giải pháp đo mức trực quan, an toàn và đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi khả năng vận hành ổn định trong môi trường nhiệt độ, áp suất và điều kiện làm việc khắc nghiệt.
