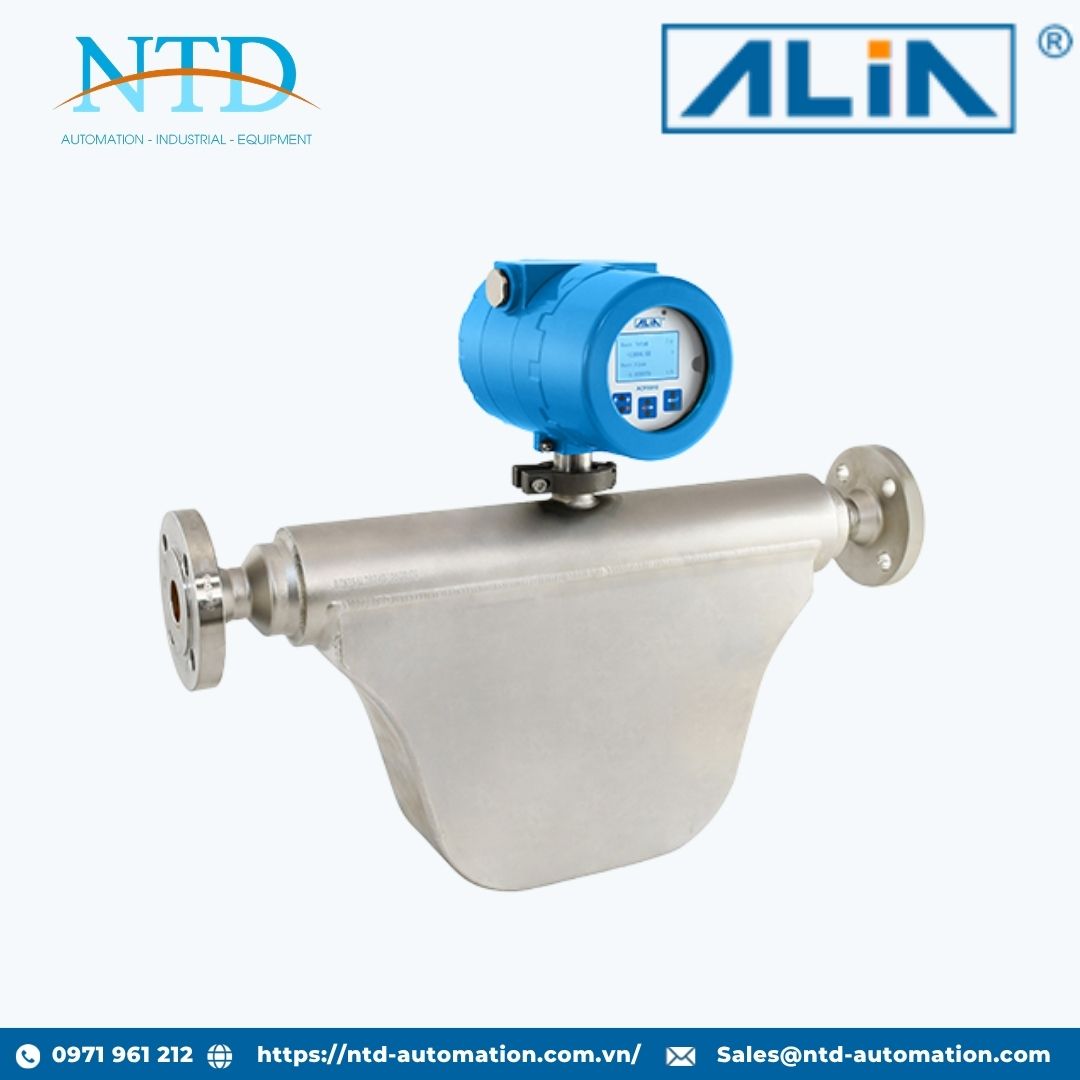

Đồng hồ đo lưu lượng kế series ACF6010 ALIA

ACF6010  là dòng lưu lượng kế khối lượng Coriolis cao cấp của ALIA, ứng dụng hiệu ứng Coriolis để đo trực tiếp lưu lượng khối lượng của chất lỏng và khí với độ chính xác vượt trội. Ngoài khả năng đo lưu lượng, thiết bị còn có thể đo đồng thời mật độ (Density) và nhiệt độ của lưu chất, giúp cung cấp đầy đủ các thông số quan trọng phục vụ kiểm soát và tối ưu hóa quy trình sản xuất.

Với thiết kế cảm biến dạng ống đôi U (Double-U Tube) và ống đôi V (Double-V Tube), ACF6010 đáp ứng linh hoạt cho nhiều loại lưu chất và điều kiện vận hành khác nhau. Thiết bị được trang bị bàn phím hồng ngoại cho phép cài đặt và cấu hình từ bên ngoài mà không cần mở nắp, đặc biệt phù hợp với các khu vực yêu cầu an toàn cháy nổ hoặc môi trường công nghiệp khắc nghiệt.

Nhờ khả năng đo trực tiếp không phụ thuộc vào áp suất, nhiệt độ hay độ nhớt của lưu chất, ACF6010 được ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, thực phẩm và đồ uống, dược phẩm, năng lượng, khí công nghiệp và các hệ thống đo lường chính xác cao.

Đặc điểm nổi bật

• Đo trực tiếp lưu lượng khối lượng theo nguyên lý Coriolis.

• Đo đồng thời lưu lượng, mật độ và nhiệt độ trong cùng một thiết bị.

• Độ chính xác cao lên đến ±0.1% giá trị đo (tùy chọn).

• Tỷ lệ đo rộng (Turndown Ratio) 40:1.

• Hỗ trợ đo lưu lượng hai chiều (Forward / Reverse Flow).

• Cài đặt thông số bằng bàn phím hồng ngoại mà không cần mở nắp thiết bị.

• Tích hợp chức năng tự chẩn đoán lỗi như rung động đường ống, lỗi cáp tín hiệu và tình trạng vận hành cảm biến.

• Màn hình LCD lớn có đèn nền hiển thị rõ ràng các thông số vận hành.

• Chịu áp suất cao lên tới 100 kgf/cm².

• Dễ dàng lắp đặt, vận hành và bảo trì.

• Hỗ trợ nhiều tiêu chuẩn mặt bích ANSI, DIN và JIS.

• Tùy chọn chống cháy nổ Ex d eb [ib] IIC T6.

Thông số kỹ thuật chính

• Nguyên lý đo: Coriolis Mass Flow Measurement

• Kiểu cảm biến:

  • U Tube (DN2 ~ DN40)

  • V Tube (DN50 ~ DN150)

• Kích thước đường ống:
  DN2 ~ DN150 (1/12" ~ 6")

• Dải đo lưu lượng:
  0 ~ 160 kg/h đến 580.000 kg/h

• Độ chính xác:

  • Tiêu chuẩn: ±0.2% giá trị đo ± ZS

  • Tùy chọn: ±0.1% giá trị đo ± ZS

• Độ lặp lại:
  ±0.03% giá trị đo ± ZS

• Dải đo mật độ:
  200 ~ 3000 kg/m³

• Độ chính xác mật độ:
  ±0.002 g/cm³

• Nhiệt độ lưu chất:

  • Tiêu chuẩn: -50 ~ 125°C

  • Tùy chọn: -50 ~ 350°C (phiên bản Remote)

• Nhiệt độ môi trường:
  -40 ~ 60°C

• Áp suất làm việc tối đa:
  100 kgf/cm²

• Cấp bảo vệ:
  IP67

Vật liệu chế tạo

• Bộ phận tiếp xúc lưu chất:
  Inox 316L hoặc Hastelloy C22

• Vỏ cảm biến:
  Inox 304

• Hộp đấu dây:
  Hợp kim nhôm phủ sơn Epoxy chống ăn mòn

Hiển thị và vận hành

• Màn hình LCD 4 dòng có đèn nền

• Hiển thị lưu lượng tức thời, mật độ, nhiệt độ và tổng lưu lượng

• Hỗ trợ xoay màn hình 0° hoặc 180°

• Bàn phím cảm biến hồng ngoại lập trình từ bên ngoài

Tín hiệu đầu ra và truyền thông

• RS485 Modbus RTU (tiêu chuẩn)

• HART Communication (tùy chọn)

• 4-20 mA cách ly (tối đa 2 kênh)

• Ngõ ra xung Pulse Output (Open Collector)

• Tùy chọn xuất tín hiệu:

  • Lưu lượng khối lượng

  • Lưu lượng thể tích

  • Mật độ

  • Nhiệt độ

Nguồn cấp

• 90 ~ 260 VAC, 50/60 Hz

• Hoặc 24 VDC ±10%

Kiểu lắp đặt

• Compact

• Remote (khoảng cách cảm biến đến bộ chuyển đổi từ 10 ~ 150 m)

Với khả năng đo trực tiếp lưu lượng khối lượng, mật độ và nhiệt độ cùng độ chính xác hàng đầu, ACF6010 Series là giải pháp lưu lượng kế Coriolis lý tưởng cho các ứng dụng yêu cầu kiểm soát quy trình nghiêm ngặt, đo lường chính xác và vận hành ổn định trong môi trường công nghiệp hiện đại.
