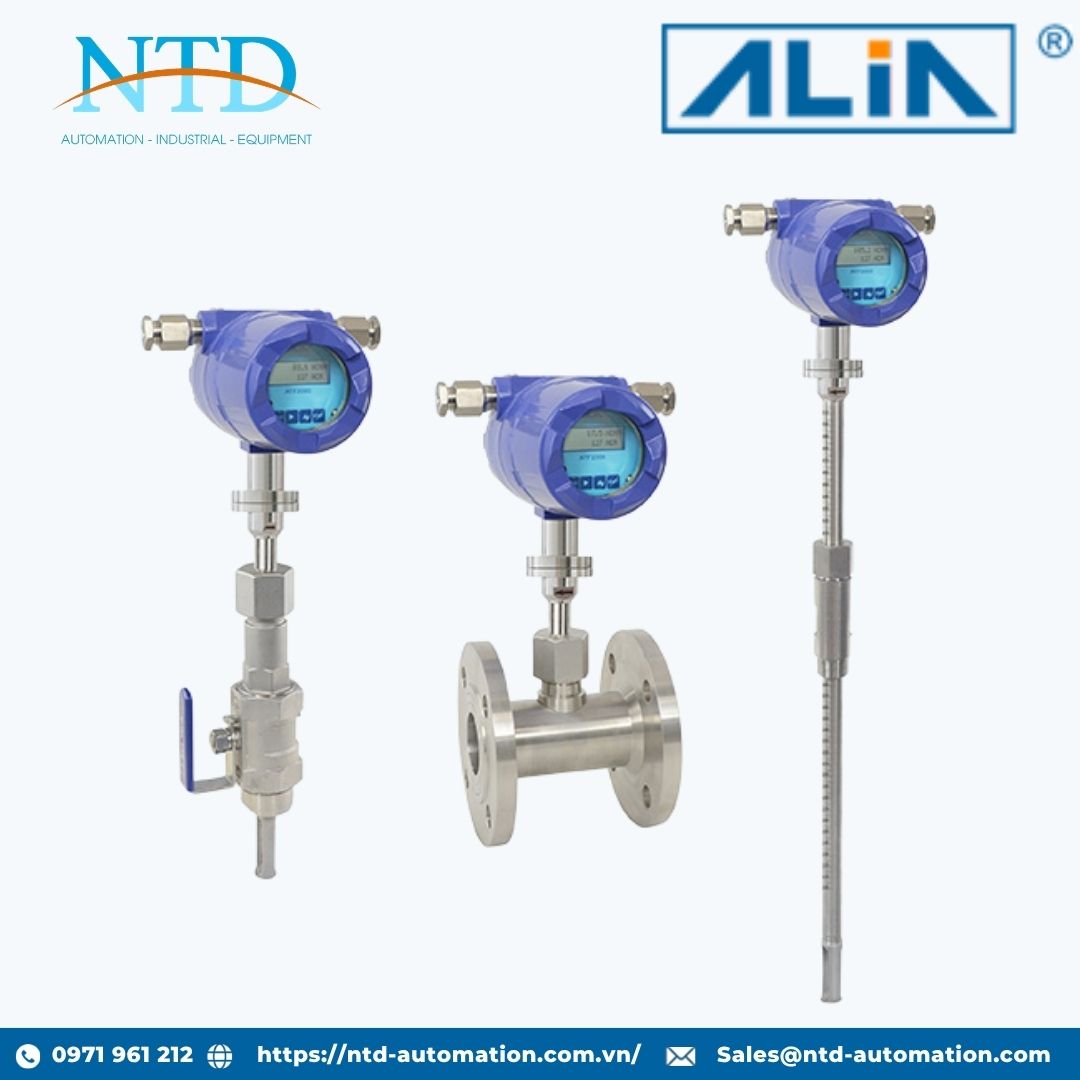

Đồng hồ đo lưu lượng khối nhiệt series ATF2000 ALIA

ATF2000 Series là đồng hồ đo lưu lượng kế khối nhiệt (Thermal Mass Flow Meter) được ALIA phát triển dựa trên nguyên lý khuếch tán nhiệt (Thermal Dispersion), sử dụng phương pháp duy trì chênh lệch nhiệt độ không đổi để đo lưu lượng khí một cách trực tiếp và chính xác. Thiết bị có khả năng đo đồng thời lưu lượng khối lượng (Mass Flow) và lưu lượng thể tích (Volumetric Flow), mang đến giải pháp đo lường hiệu quả cho nhiều ứng dụng công nghiệp hiện đại.

Với thiết kế nhỏ gọn, độ số hóa cao, dễ lắp đặt và độ chính xác vượt trội, ATF2000 được sử dụng rộng rãi trong các ngành dầu khí, hóa chất, năng lượng, luyện kim, xử lý môi trường, sản xuất công nghiệp và các hệ thống khí công nghiệp khác.

Đặc biệt, phiên bản kiểu cắm (Insertion Type) hỗ trợ công nghệ Hot-Tap, cho phép lắp đặt và bảo trì thiết bị ngay khi đường ống đang vận hành mà không cần dừng hệ thống, giúp tiết kiệm thời gian và chi phí vận hành.

Đặc điểm nổi bật

• Đo trực tiếp lưu lượng khối lượng khí mà không cần bù áp suất hoặc nhiệt độ.

• Dải đo rộng từ 0.1 đến 120 m/s.

• Tỷ lệ đo Turndown Ratio trên 100:1.

• Độ chính xác cao, độ lặp lại tốt.

• Không có bộ phận chuyển động, không gây mài mòn, gần như không cần bảo trì.

• Tổn thất áp suất thấp.

• Chịu rung động tốt, tuổi thọ vận hành dài.

• Hỗ trợ lắp đặt Hot-Tap trên đường ống đang hoạt động.

• Nhiều tùy chọn kết nối: mặt bích, ren, wafer, clamp và kiểu cắm.

• Hoạt động ổn định ở nhiệt độ lưu chất lên tới 350°C.

• Hỗ trợ truyền thông RS485 Modbus và HART.

• Tùy chọn chống cháy nổ Ex d IIC T4 phù hợp với môi trường nguy hiểm.

Thông số kỹ thuật chính

• Nguyên lý đo: Thermal Dispersion

• Kích thước đường ống:
  15 mm đến 7000 mm

• Dải đo lưu lượng:

  • 0.064 – 13.854.000 Nm³/h

  • 0.083 – 17.872.000 kg/h

• Tỷ lệ đo: 100:1

• Độ chính xác:
  ±1.0% giá trị đo + ±0.5% F.S.

• Độ lặp lại:
  ±0.25% giá trị đo

• Ảnh hưởng áp suất khí:
  <0.2%/bar

• Ảnh hưởng nhiệt độ khí:
  <0.02%/K

• Nhiệt độ lưu chất:

  • Tiêu chuẩn: -40 ~ 200°C

  • Tùy chọn: -40 ~ 350°C

• Nhiệt độ môi trường:
  -20 ~ 60°C

• Áp suất làm việc tối đa:
  63 kgf/cm²

• Cấp bảo vệ:

  • Bộ chuyển đổi: IP67

  • Cảm biến: IP68

Vật liệu chế tạo

• Cảm biến: Inox 316L

• Thân đo và mặt bích:
  Inox 304 (tùy chọn Inox 316)

• Van bi, adapter Hot-Tap:
  Inox 304 (tùy chọn Inox 316)

• Vỏ bộ hiển thị:
  Hợp kim nhôm

Tín hiệu đầu ra và truyền thông

• Tín hiệu analog:
  4-20 mA

• Ngõ ra xung:
  Scaled Pulse (tùy chọn)

• Giao thức truyền thông:

  • RS485 (Modbus RTU)

  • HART (tùy chọn)

• Hiển thị:
  11 chữ số lưu lượng tức thời và tổng lưu lượng

• Điều khiển:
  4 phím cài đặt hoặc điều khiển từ xa hồng ngoại không cần mở nắp thiết bị

Tùy chọn lắp đặt

• Kiểu Compact hoặc Remote

• Mặt bích:
  JIS, ANSI, DIN

• Kiểu cắm Insertion:
  M33×2, G1-1/2" Hot-Tap hoặc R3/4"

Với khả năng đo lưu lượng khí trực tiếp, độ chính xác cao, dải đo cực rộng và hỗ trợ lắp đặt Hot-Tap thuận tiện, ATF2000 Series là giải pháp lưu lượng kế khối nhiệt lý tưởng cho các hệ thống khí công nghiệp, khí nén, khí tự nhiên, khí đốt, khí quy trình và các ứng dụng quản lý năng lượng trong nhà máy hiện đại.

-------------------------------------
