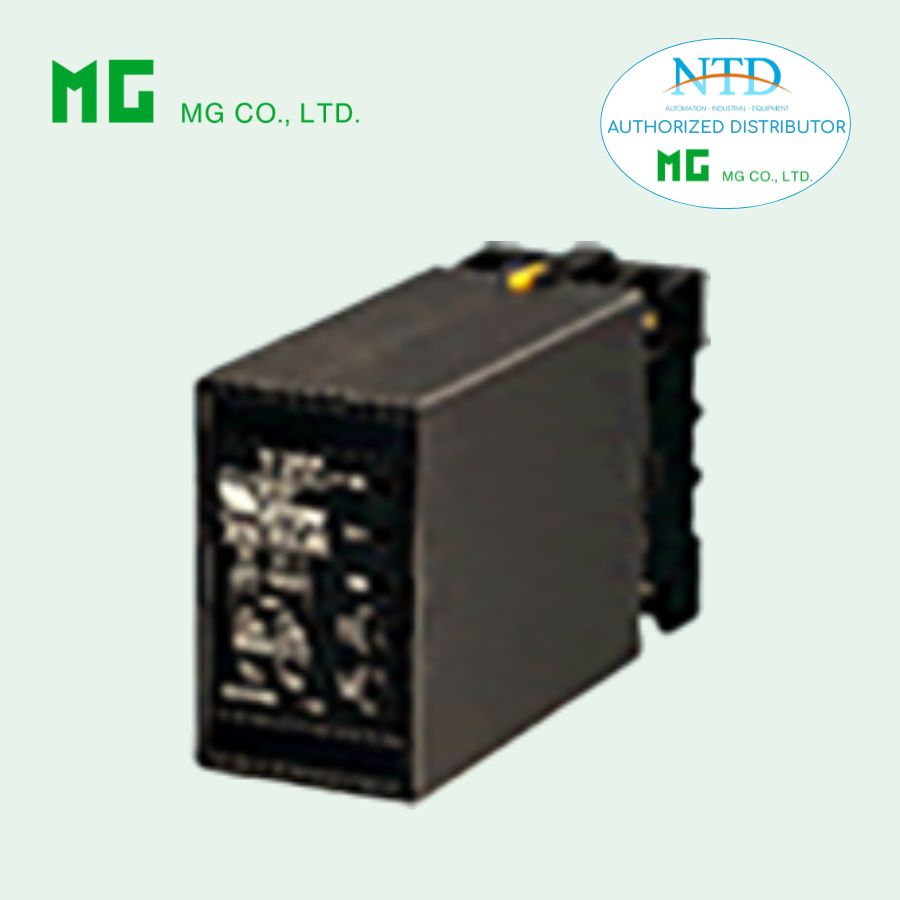

Thiết bị cấp nguồn vòng dòng DS-48 MG (M-System)

Model DS-48 thuộc dòng Plug-in Signal Conditioners M-UNIT là thiết bị cấp nguồn cho vòng dòng 10–50 mA DC, được thiết kế chuyên dụng cho các hệ thống đo lường sử dụng loop dòng có dòng lớn hơn so với chuẩn 4–20 mA.

Thiết bị cung cấp nguồn 48 V DC (không ổn định – unregulated) để nuôi các transmitter và thiết bị đo trong vòng dòng. Đồng thời, DS-48 cho phép chuyển đổi tín hiệu dòng đầu vào thành tín hiệu điện áp tiêu chuẩn 1–5 V DC để phục vụ cho các hệ thống giám sát, điều khiển hoặc thu thập dữ liệu.

Model DS-48 được tích hợp cầu chì bảo vệ ngắn mạch, cách ly giữa nguồn và tín hiệu, cùng khả năng lắp đặt mật độ cao, phù hợp với các hệ thống công nghiệp yêu cầu độ tin cậy và tính ổn định cao.

Thông số kỹ thuật chính

Nguồn cấp:

• AC: 100 – 240 V AC
• DC: 24 V DC
• Tần số: 50/60 Hz ±2 Hz
• Công suất tiêu thụ:
  • AC: ~3 VA
  • DC: ~120 mA
• Dải điện áp hoạt động: ±10% so với định mức

Ngõ ra cấp nguồn (Supply Output):

• Điện áp: 48 V DC ±10%
• Dòng định mức: ≤ 60 mA DC
• Điện áp không ổn định (unregulated)

Ngõ vào (Input):

• Dòng: 10 – 50 mA DC
• Điện trở đầu vào: khoảng 100 Ω

Ngõ ra tín hiệu (Output):

• Điện áp: 1 – 5 V DC
• Điện trở tải: ≥ 100 kΩ

Bảo vệ:

• Cầu chì nguồn: 250 V, 0.5 A
• Cầu chì loop: 125 V, 0.1 A
• Bảo vệ ngắn mạch bằng fuse

Cách ly:

• Cách ly giữa input/output và power
• Điện áp cách ly:
  • 1000 V AC (input/output to power)
  • 2000 V AC (input/output/power to ground)

Độ chính xác:

• ±0.1% (theo điện trở đo)
• Hệ số nhiệt: ±0.003%/°C

Hiển thị & giám sát:

• Có terminal monitor loop: 1–5 V DC
• Đèn LED nguồn (Power Pilot LED): báo trạng thái hoạt động

Điều kiện môi trường:

• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí & lắp đặt:

• Kiểu lắp: DIN rail hoặc gắn bề mặt
• Kết nối: terminal vít M3.5
• Trọng lượng: ~350 g
• Vỏ: nhựa chống cháy màu đen

Đặc điểm nổi bật

• Hỗ trợ vòng dòng 10–50 mA
  Phù hợp với các hệ thống đo lường sử dụng dòng lớn hơn chuẩn 4–20 mA.
• Cung cấp nguồn 48 V DC (unregulated)
  Đáp ứng yêu cầu cấp nguồn cho các thiết bị trong loop có tải cao.
• Chuyển đổi tín hiệu dòng sang điện áp 1–5 V DC
  Thuận tiện cho việc tích hợp với PLC, DCS hoặc thiết bị ghi nhận dữ liệu.
• Tích hợp cầu chì bảo vệ
  • Bảo vệ nguồn và vòng dòng khi xảy ra sự cố
  • Tăng độ an toàn cho hệ thống
• Cách ly giữa nguồn và tín hiệu
  Giảm nhiễu, tránh ảnh hưởng giữa các phần trong hệ thống.
• Có terminal giám sát loop (loop monitor)
  Cho phép theo dõi tín hiệu dòng thông qua điện áp 1–5 V DC.
• Độ chính xác cao ±0.1%
  Đảm bảo tín hiệu chuyển đổi ổn định và đáng tin cậy.
• Thiết kế plug-in nhỏ gọn
  Dễ dàng lắp đặt, thay thế và tối ưu không gian tủ điện.
• Khả năng lắp đặt mật độ cao
  Phù hợp cho các hệ thống có nhiều kênh đo.
• LED hiển thị trạng thái nguồn
  Giúp người vận hành dễ dàng kiểm tra tình trạng hoạt động.

Ứng dụng phổ biến

• Cấp nguồn cho transmitter sử dụng loop 10–50 mA
  Ứng dụng trong các hệ thống đo đặc thù có dòng cao.
• Hệ thống đo lường công nghiệp
  Trong nhà máy hóa chất, dầu khí, năng lượng, xử lý nước…
• Hệ thống điều khiển PLC / DCS / SCADA
  Chuyển đổi tín hiệu dòng sang điện áp để xử lý và giám sát.
• Ứng dụng thu thập dữ liệu (Data Acquisition)
  Cung cấp tín hiệu 1–5 V DC tiêu chuẩn cho các module analog input.
• Hệ thống có yêu cầu bảo vệ ngắn mạch
  Nhờ tích hợp fuse bảo vệ loop và nguồn.
• Tủ điều khiển công nghiệp mật độ cao
  Phù hợp với các hệ thống có nhiều thiết bị đo cần cấp nguồn tập trung.
