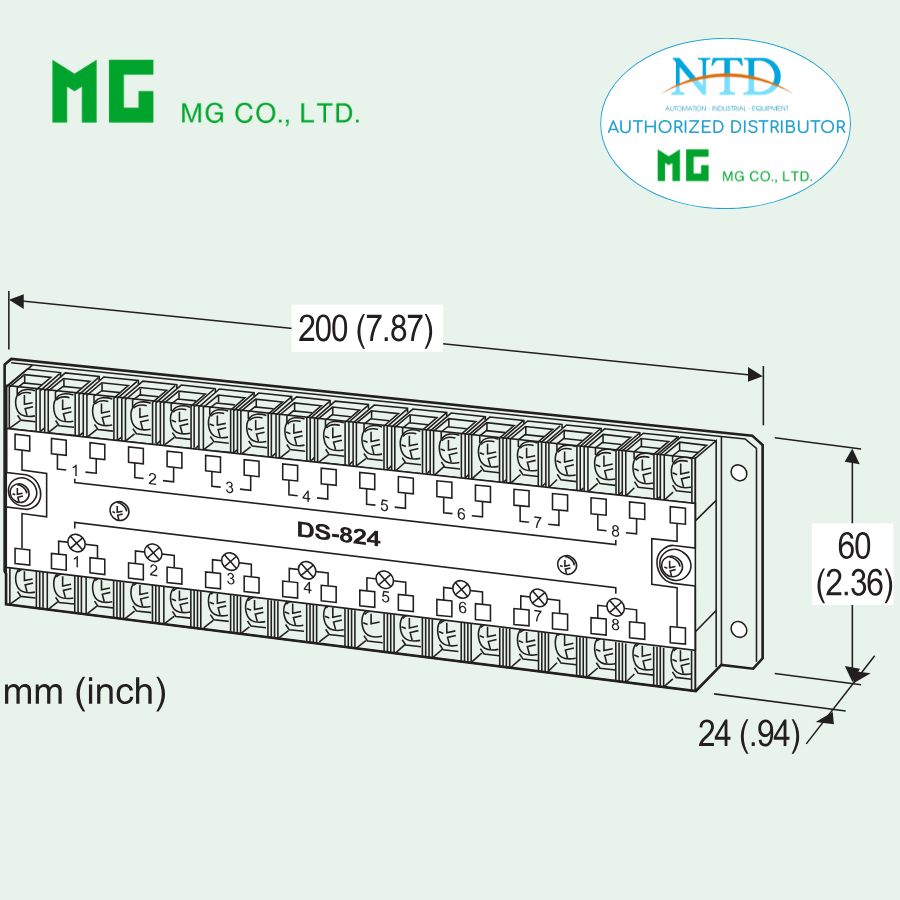

Thiết bị cấp nguồn cho 8 vòng dòng DS-824 MG (M-System)

Model DS-824 thuộc dòng Plug-in Signal Conditioners M-UNIT là thiết bị cấp nguồn cho 8 vòng dòng 4–20 mA DC, được thiết kế nhằm tối ưu không gian và đơn giản hóa hệ thống cấp nguồn cho nhiều transmitter 2 dây trong cùng một thiết bị.

Thiết bị cung cấp nguồn 24 V DC cho tối đa 8 kênh độc lập, phù hợp với các hệ thống đo lường và điều khiển có nhiều điểm đo. Ngoài ra, DS-824 tích hợp điện trở nhận tín hiệu để chuyển đổi dòng 4–20 mA thành tín hiệu điện áp 1–5 V DC, thuận tiện cho việc đưa về PLC, DCS hoặc hệ thống giám sát.

Với thiết kế dạng module gắn tường (wall-mounted), DS-824 giúp tiết kiệm không gian, giảm số lượng thiết bị nguồn riêng lẻ và đơn giản hóa wiring trong tủ điều khiển.

Thông số kỹ thuật chính

Nguồn cấp:

• DC: 24 V DC ±10%
• Ripple: tối đa 10% p-p
• Dòng tiêu thụ: khoảng [loop current + ~4 mA] cho mỗi kênh

Số kênh:

• 8 kênh (8 loops độc lập)

Ngõ ra cấp nguồn (Supply Output):

• Điện áp: 15 – 21 V DC (tùy theo sụt áp nội bộ và tải)
• Dòng định mức: ≤ 22 mA mỗi kênh
• Giới hạn dòng ngắn mạch: tối đa 30 mA
• Bảo vệ ngắn mạch: hoạt động liên tục (no limit duration)

Ngõ vào (Input):

• Dòng: 4 – 20 mA DC
• Điện trở đầu vào: tích hợp sẵn 250 Ω

Ngõ ra tín hiệu (Output):

• Điện áp: 1 – 5 V DC
• Điện trở tải: ≥ 250 kΩ

Cách ly:

• Không có cách ly giữa các kênh theo thiết kế loop supply tích hợp
• Mỗi loop hoạt động độc lập về dòng

Độ chính xác:

• ±0.1% (theo điện trở nhận tín hiệu)
• Hệ số nhiệt: ±0.003%/°C

Ảnh hưởng điện áp nguồn:

• ±3% trong dải điện áp hoạt động

Điều kiện môi trường:

• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí & lắp đặt:

• Kiểu lắp: gắn tường (surface mount)
• Kết nối: terminal vít M3.5
• Trọng lượng: ~380 g
• Vỏ thiết bị: dạng module gọn nhẹ, tích hợp nhiều kênh

Đặc điểm nổi bật

• Tích hợp 8 kênh trong một thiết bị
  Cấp nguồn cho 8 loop 4–20 mA độc lập, giúp tiết kiệm không gian và chi phí lắp đặt.
• Cấp nguồn 24 V DC ổn định cho nhiều transmitter
  Phù hợp với các hệ thống sử dụng nhiều cảm biến 2 dây.
• Chuyển đổi tín hiệu 4–20 mA sang 1–5 V DC
  Thuận tiện cho việc kết nối với PLC, DCS hoặc module analog input.
• Tích hợp điện trở nhận tín hiệu (250 Ω)
  Giúp đơn giản hóa thiết kế hệ thống, không cần thêm module ngoài.
• Bảo vệ ngắn mạch từng loop
  Giới hạn dòng tối đa 30 mA, đảm bảo an toàn khi xảy ra sự cố.
• Thiết kế tối ưu cho hệ thống mật độ cao
  Giảm số lượng thiết bị nguồn riêng lẻ, tối ưu wiring trong tủ điện.
• Hoạt động độc lập từng kênh
  Tránh ảnh hưởng chéo giữa các loop.
• Độ chính xác cao ±0.1%
  Đảm bảo tín hiệu đo ổn định và đáng tin cậy.
• Thiết kế module gắn tường chắc chắn
  Phù hợp lắp đặt trong các tủ điều khiển công nghiệp.

Ứng dụng phổ biến

• Cấp nguồn cho nhiều transmitter 2 dây (4–20 mA)
  Trong các hệ thống có nhiều điểm đo cần giám sát đồng thời.
• Hệ thống điều khiển PLC / DCS / SCADA
  Thu nhận tín hiệu analog từ nhiều cảm biến và đưa về hệ thống điều khiển trung tâm.
• Nhà máy công nghiệp quy mô lớn
  Hóa chất, dầu khí, năng lượng, thực phẩm, xử lý nước…
• Hệ thống giám sát và thu thập dữ liệu (Data Acquisition)
  Kết nối nhiều tín hiệu analog về cùng một bộ xử lý.
• Tủ điều khiển có mật độ tín hiệu cao
  Giảm số lượng module nguồn đơn lẻ, tối ưu không gian.
• Ứng dụng đo lường đa điểm
  Khi cần đồng thời cấp nguồn và đọc tín hiệu từ nhiều cảm biến.
