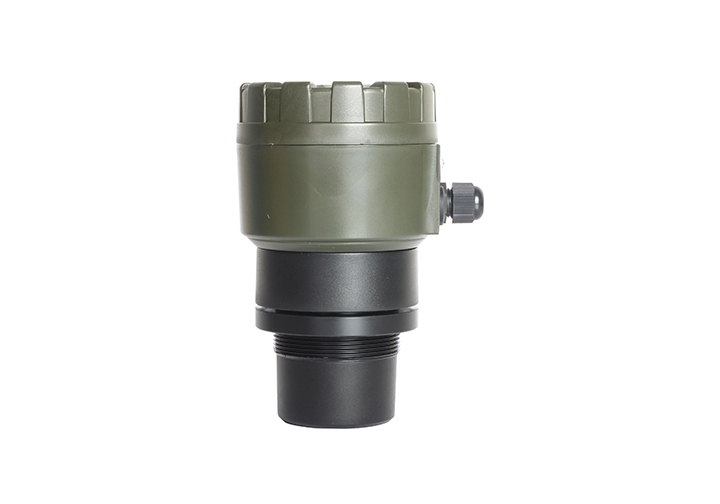

ECHO 306, 312, 318, 324 Series Ultrasonic level sensors

Liên hệ Còn hàng

Thông tin sản phẩm

ECHO 306, 312, 318, 324 Series Ultrasonic level sensors

Cảm biến mức siêu âm được sử dụng để cảm biến mức không tiếp xúc của chất lỏng có độ nhớt cao, cũng như chất rắn dạng khối. Chúng cũng được sử dụng rộng rãi trong các ứng dụng xử lý nước để điều khiển máy bơm và đo lưu lượng kênh hở. Các cảm biến phát ra cao

sóng âm tần số (30 kHz đến 75 kHz) bị phản xạ trở lại và được phát hiện bởi bộ chuyển đổi phát ra.

Cảm biến mức siêu âm cũng bị ảnh hưởng bởi tốc độ thay đổi của âm thanh do độ ẩm, nhiệt độ và áp suất.

Hệ số hiệu chỉnh có thể được áp dụng để cải thiện độ chính xác của phép đo.

ĐẶC ĐIỂM VÀ KHU VỰC ỨNG DỤNG

• Máy phát được cấp nguồn 24 VDC; có đầu ra 4-20 mA, cổng nối tiếp Modbus RS485 cho PLC hoặc để giám sát

• Dòng máy phát ECH-0300 bao gồm một loạt các tính năng an toàn cho sự cố. Mất tín hiệu, mất nguồn, báo mức có thể được kích hoạt với thời gian trễ có thể điều chỉnh được.

• Việc vận hành dễ dàng và nhanh chóng được đảm bảo với các chức năng “Mô phỏng”. Các hình dạng bể khác nhau (hình trụ, hình khối, hình cầu) có thể được lập trình dễ dàng thông qua các hình dạng mặc định cố định.

• Giá trị đo được có thể được hiển thị dưới dạng mức, khoảng cách (tính bằng cm, m, inch hoặc feet) hoặc trực tiếp dưới dạng thể tích (lít, m3, Imp. Gal, U.S. Gal).

• Kỹ thuật chất thải, xử lý nước và công nghệ quy trình.

• Công nghiệp thực phẩm.

• Công nghiệp hóa chất và dược phẩm.

THÔNG SỐ KỸ THUẬT

Độ tuyến tính:% 0,2

Nguồn: 24V DC + -% tối đa 30/4 W

Cổng nối tiếp: RS485 / 232 MODBUS RTU lên đến 38400 Bps

Xử lý ra: 4-20mA cách ly quang học (2kv) 14bit

Cửa sổ âm thanh cảm biến: Tùy chọn epoxy / PVDF được gia cố bằng thủy tinh

Vỏ cảm biến: Tùy chọn Delrin® POM-C EN 10204 / PVDF

Khoảng cách đo tối đa: 6m (Bề mặt chất lỏng)

Khoảng cách đo tối thiểu: 0,2m
