Electromechanical Relay Modules

Liên hệ Còn hàng

Electromechanical Relay Modules

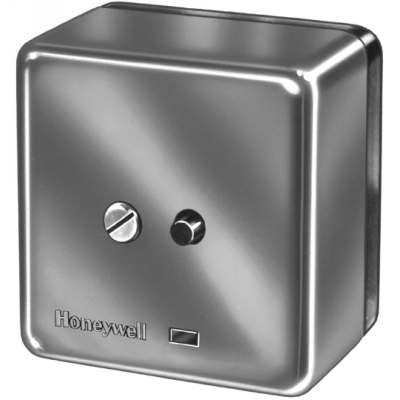

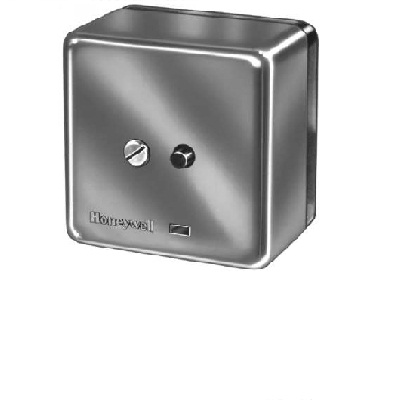

RA890F

Primary control provides solid state, electronic flame safeguard protection for industrial and commercial single or dual fuel burners for rectification type flame detection.









RA890F1270/U

120 Vac Protectorelay

Tổng quan

Kiểm soát chính cung cấp trạng thái rắn, bảo vệ chống cháy điện tử cho đầu đốt nhiên liệu đơn hoặc nhiên liệu công nghiệp và thương mại kép để phát hiện ngọn lửa cải chính.

Tính năng, đặc điểm



  • Sử dụng nguyên tắc cải chính của phát hiện ngọn lửa điện tử.
  • Thay thế RA890E trong hầu hết các ứng dụng và gắn kết trên cùng một Subbase Q270A1024.
  • Tái chế nếu tín hiệu lửa bị mất khi đang chạy. Thất bại trong việc thiết lập kết quả thí điểm trong một khóa.
  • Kiểm tra khởi động an toàn ngăn chặn khởi động nếu xảy ra lỗi mô phỏng ngọn lửa trong mạch dò ngọn lửa.
  • Bao gồm tích hợp bảo vệ chống lại sự đánh lửa chéo trong hệ thống thanh chống cháy.
  • Bao gồm các liên lạc cảnh báo SPDT.
  • Mạch trạng thái rắn.
  • Gắn kết và loại bỏ dễ dàng thông qua việc sử dụng vít gắn cố định.
  • Gắn cơ sở được làm bằng nhựa nhiệt dẻo mạnh.



Thông số sản phẩm

Ứng dụng
Điều khiển chính cho ứng dụng cải chính (ví dụ: Flame Rod)
Kích thước (in.)
5 in. Cao x 5 in. Rộng x 4 3/4 in. Deep (bao gồm cả subbase)
Kích thước (mm)
Rộng 127 mm x rộng x 127 mm x sâu 121 mm (bao gồm cả đế dưới)
Phạm vi nhiệt độ (F)
Các mô hình 60 Hz -20 F đến +115 F, các mô hình 50 Hz -20 F đến +105 F
Phạm vi nhiệt độ (C)
Mô hình 50 Hz -29 C đến +41 C, Mô hình 60 Hz -29 C đến +46 C
Tần số
50 Hz; 60 Hz
Phê duyệt, Underwriters Laboratories Inc.
UL được liệt kê: 120V mô hình chỉ; Số tệp MP268, Hướng dẫn số MCCZ
Phê duyệt, Hiệp hội tiêu chuẩn Canada
CSA Certified: Chỉ các mẫu 120V; Số tệp LR1620
Vôn
120 Vạc
Thời gian phản hồi không thành công (giây)
0,8 giây
Thời gian chuyển mạch an toàn
15 giây
Chuyển tiếp báo động chuyển tiếp
SPDT
Phê duyệt, Nhà máy Mutual
Đã phê duyệt: Báo cáo số 17678,19417,19784



Tài liệu kỹ thuật

Dữ liệu sản phẩm và thông số kỹ thuật-Dữ liệu sản phẩm cho điều khiển chính bảo vệ ngọn lửa RA890F (tiếng Anh)

Hướng dẫn cài đặt tài liệu cài đặt cho điều khiển RA890F Primario De Seguridad De Flama - (tiếng Tây Ban Nha)

Dữ liệu sản phẩm và thông số kỹ thuật-Dữ liệu sản phẩm cho RA890F Điều khiển chính về bảo vệ ngọn lửa (tiếng Nhật) (tiếng Nhật)

Dữ liệu sản phẩm và thông số kỹ thuật-Dữ liệu sản phẩm cho S445A, RA890F, RA890G, S445 Trạm khởi động / dừng S445A (tiếng Anh)





Những Model Thông Dụng:

RA890F1288/U

120 Vac Protectorelay®

RA890F1296/U

208 Vac Protectorelay®

RA890F1304/U

220 Vac Protectorelay®

RA890F1338/U

120 Vac Protectorelay®
