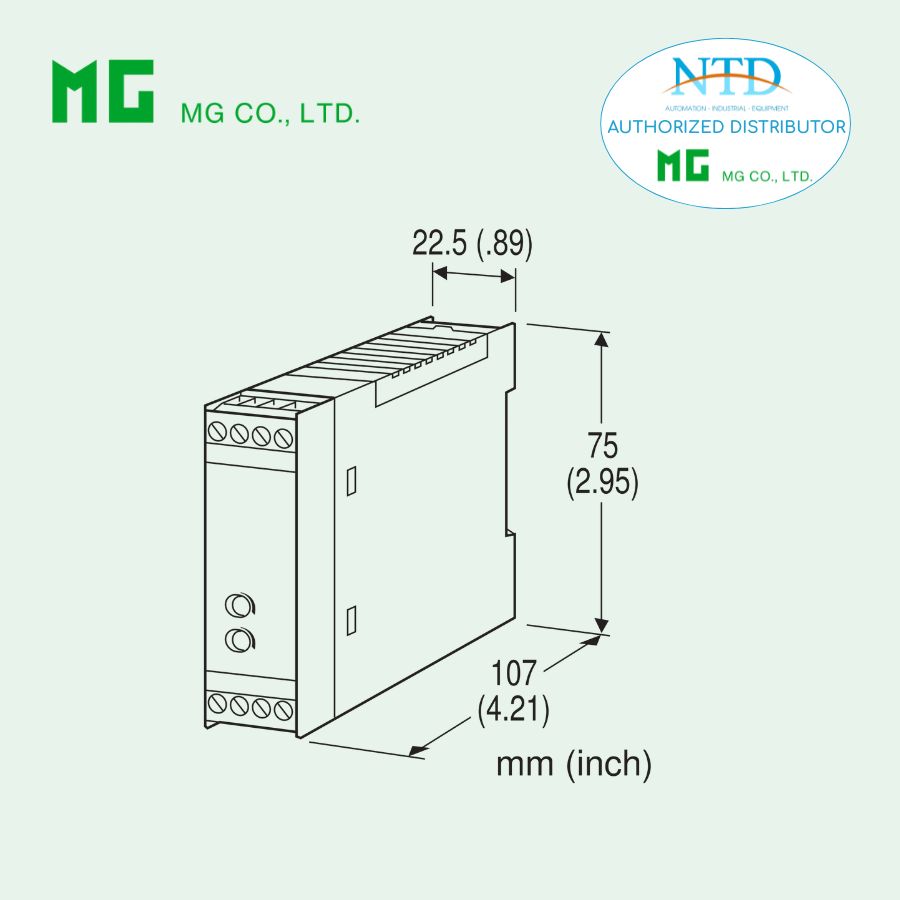

Bộ chuyển đổi tín hiệu DC F2AP MG (M-System)

F2AP là bộ chuyển đổi tín hiệu DC sang xung (DC/Frequency Converter) thuộc dòng Super-mini Signal Conditioners F2 Series, được thiết kế để biến đổi tín hiệu analog (dòng hoặc điện áp) thành tín hiệu xung (pulse)với tần số tỷ lệ thuận với giá trị đầu vào.

Thiết bị đặc biệt phù hợp trong các ứng dụng tích lũy (totalizing) khi kết hợp với bộ đếm (counter), giúp chuyển đổi dữ liệu analog thành dạng số dễ xử lý và giám sát.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu chính xác cao: Biến đổi tín hiệu DC thành xung với tần số tỷ lệ tuyến tính, độ chính xác lên đến ±0.1%.

• Hỗ trợ đa dạng tín hiệu đầu vào: Nhận cả dòng (mA) và điện áp (V), bao gồm cả dải tiêu chuẩn và tùy chỉnh.

• Ngõ ra xung linh hoạt

  • Open collector

  • Xung 5V
    → Phù hợp nhiều loại thiết bị đếm và PLC.

• Dải tần số rộng: Từ cực thấp (pulses/hour) đến tối đa 1 kHz, đáp ứng nhiều nhu cầu đo lường.

• Thiết kế siêu nhỏ gọn (Super-mini): Tối ưu không gian tủ điện, phù hợp lắp đặt mật độ cao.

• Cách ly tín hiệu an toàn: Bảo vệ hệ thống khỏi nhiễu và sự cố điện.

• Dễ dàng hiệu chỉnh: Điều chỉnh Zero và Span trực tiếp trên thiết bị.

Thông số kỹ thuật chính

Ngõ vào

• Dòng:

  • 4 – 20 mA

  • 0 – 20 mA

  • 0 – 1 mA

  • 10 – 50 mA

• Điện áp:

  • 0 – 1 V

  • 0 – 5 V

  • 0 – 10 V

  • 1 – 5 V

• Dải điện áp tối đa: 0 – 30 V DC

Ngõ ra (Pulse Output)

• Open collector:

  • 30 V DC @ 100 mA

  • Tần số: 0 → 1 kHz

• Xung 5V:

  • High: 3.0 – 5.5 V

  • Low: ≤ 0.5 V

  • Tải ≥ 250 Ω

  • Tần số: 0 → 1 kHz

Nguồn cấp

• 24 V DC (±10%)

Hiệu năng

• Độ chính xác: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Ảnh hưởng điện áp nguồn: ±0.1%

Cách ly

• Input ↔ Output ↔ Power

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 30 – 90% RH

Lắp đặt

• Gắn DIN rail

• Kết nối terminal dạng Euro

• Trọng lượng: ~150 g

Độ an toàn

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Hệ thống đo lưu lượng cần totalizer (tích lũy)
• Kết nối tín hiệu analog với bộ đếm (counter)
• PLC / DCS / SCADA xử lý tín hiệu xung
• Chuyển đổi tín hiệu analog sang digital để truyền xa
• Ngành nước, năng lượng, thực phẩm, hóa chất…
