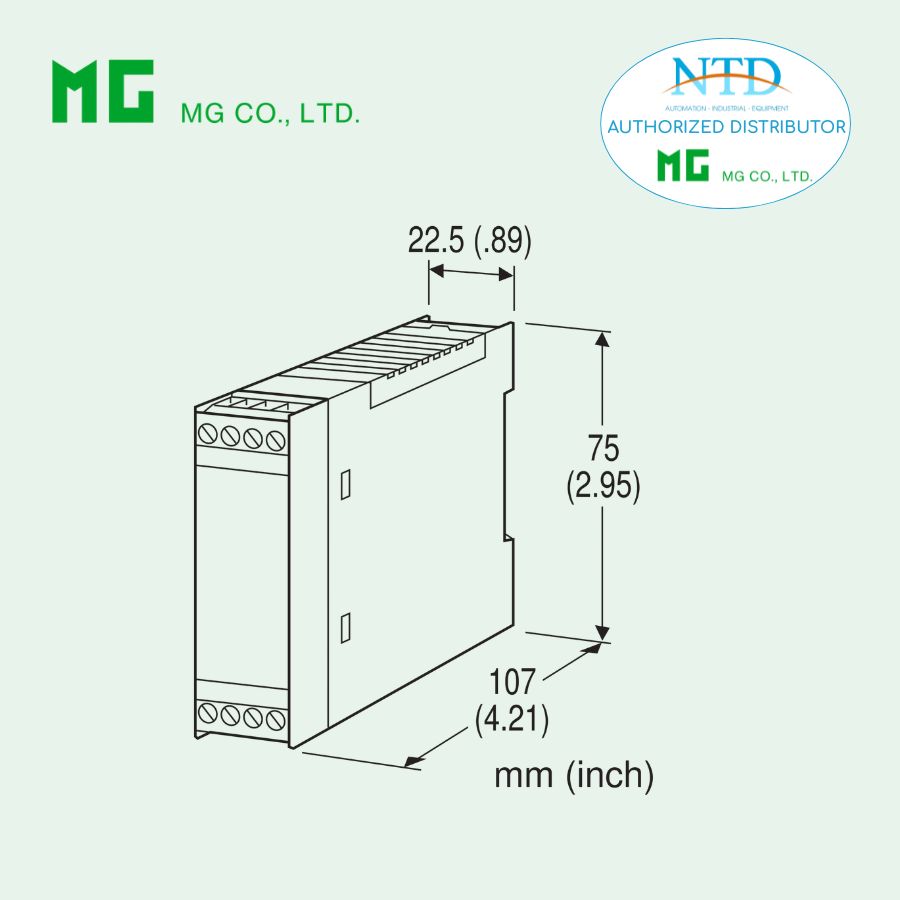

Bộ cấp nguồn vòng dòng F2D MG (M-System)

F2D là bộ cấp nguồn vòng dòng 4–20 mA (Current Loop Supply) thuộc dòng Super-mini Signal Conditioners F2 Series, được thiết kế để cung cấp nguồn ổn định cho transmitter 2 dây, đồng thời chuyển đổi và xuất tín hiệu analog phục vụ giám sát và điều khiển.

Với thiết kế nhỏ gọn và tích hợp ngõ ra kép (dòng & áp), F2D giúp tối ưu hóa việc truyền và xử lý tín hiệu trong hệ thống công nghiệp, đặc biệt phù hợp cho các ứng dụng cần tiết kiệm không gian tủ điện.

Đặc điểm nổi bật

• Cấp nguồn vòng dòng 4–20 mA ổn định
  Đảm bảo hoạt động liên tục cho các thiết bị đo (transmitter 2 dây).

• Ngõ ra kép linh hoạt (Voltage & Current)
  Đồng thời cung cấp:

  • 1–5 V DC

  • 4–20 mA DC
    → Dễ dàng kết nối với nhiều hệ thống khác nhau.

• Cách ly tín hiệu với nguồn (partial isolation)
  Giúp giảm nhiễu và tăng độ ổn định hệ thống.

• Bảo vệ ngắn mạch
  Giới hạn dòng tối đa 35 mA, đảm bảo an toàn thiết bị.

• Tương thích Smart Transmitter
  Phù hợp với các thiết bị đo hiện đại.

• Thiết kế siêu nhỏ gọn (Super-mini)
  Tiết kiệm không gian, phù hợp lắp DIN rail mật độ cao.

• Hiệu suất cao – độ chính xác tốt
  Đáp ứng yêu cầu hệ thống đo lường công nghiệp.

Thông số kỹ thuật chính

Nguồn cấp & cấp nguồn vòng

• Nguồn vào: 24 V DC (±10%)

• Nguồn cấp loop: 24 – 28 V DC (không tải)

• Dòng cấp tối đa: ≤ 22 mA

Ngõ vào

• Dòng: 4 – 20 mA DC

• Điện trở đầu vào: 250 Ω

Ngõ ra

• Output 1 (Voltage): 1 – 5 V DC (≥ 250 kΩ)

• Output 2 (Current): 4 – 20 mA DC

Hiệu năng

• Độ chính xác: ±0.1%

• Hệ số nhiệt: ±0.003%/°C

• Ảnh hưởng điện áp nguồn: ±3% (đối với nguồn loop)

Bảo vệ

• Giới hạn dòng: tối đa 35 mA

• Bảo vệ ngắn mạch: không giới hạn thời gian

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 30 – 90% RH

Lắp đặt

• Gắn DIN rail

• Kết nối terminal dạng Euro

• Trọng lượng: ~150 g

Độ an toàn

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Cấp nguồn cho transmitter 2 dây (áp suất, lưu lượng, mức, nhiệt độ…)
• Hệ thống PLC / DCS / SCADA
• Chuyển đổi và phân phối tín hiệu 4–20 mA
• Các hệ thống cần đồng thời tín hiệu dòng và áp
• Nhà máy công nghiệp (nước, năng lượng, thực phẩm, hóa chất…)
