Bộ cấp nguồn vòng dòng F2DY MG (M-System)

F2DY là bộ cấp nguồn vòng dòng (Current Loop Supply) thuộc dòng Super-mini Signal Conditioners F2 Series, được thiết kế để cung cấp nguồn ổn định cho vòng tín hiệu 4–20 mA trong các hệ thống đo lường và điều khiển công nghiệp.

Thiết bị tích hợp chức năng cách ly tín hiệu, giúp tăng độ an toàn, giảm nhiễu và đảm bảo tín hiệu truyền dẫn chính xác, đặc biệt phù hợp với các transmitter 2 dây (2-wire transmitters) và các thiết bị đo thông minh.

Đặc điểm nổi bật

• Cấp nguồn vòng dòng 4–20 mA ổn định
  Đảm bảo hoạt động liên tục cho các thiết bị đo trong hệ thống.

• Tích hợp cách ly tín hiệu (Isolated)
  Bảo vệ hệ thống khỏi nhiễu điện và vòng lặp mass (ground loop).

• Bảo vệ ngắn mạch (Short-circuit protection)
  Giới hạn dòng tối đa 30 mA, bảo vệ thiết bị và hệ thống an toàn.

• Tương thích Smart Transmitter
  Hoạt động tốt với các thiết bị đo hiện đại.

• Kích thước siêu nhỏ gọn (Super-mini)
  Tiết kiệm không gian tủ điện, phù hợp lắp đặt mật độ cao.

• Đa dạng tín hiệu đầu ra
  Hỗ trợ cả dòng (mA) và điện áp (V), dễ dàng tích hợp hệ thống.

• Hiệu chỉnh linh hoạt
  Cho phép điều chỉnh Zero và Span trực tiếp trên thiết bị.

Thông số kỹ thuật chính

Nguồn cấp & cấp nguồn vòng

• Nguồn vào: 24 V DC (±10%)

• Nguồn cấp loop: 24 – 28 V DC (không tải)

• Dòng cấp tối đa: ≤ 22 mA

Ngõ vào

• Dòng: 4 – 20 mA DC

• Điện trở đầu vào: 300 Ω

Ngõ ra

• Dòng:

  • 4 – 20 mA

  • 2 – 10 mA

  • 1 – 5 mA

• Điện áp:

  • 0 – 10 mV / 0 – 100 mV

  • 0 – 1 V / 0 – 5 V / 0 – 10 V

  • 1 – 5 V

Hiệu năng

• Độ chính xác: ±0.1%

• Thời gian đáp ứng: ≤ 0.5 giây

• Hệ số nhiệt: ±0.015%/°C

Bảo vệ

• Giới hạn dòng: tối đa 30 mA

• Bảo vệ ngắn mạch: không giới hạn thời gian

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 30 – 90% RH

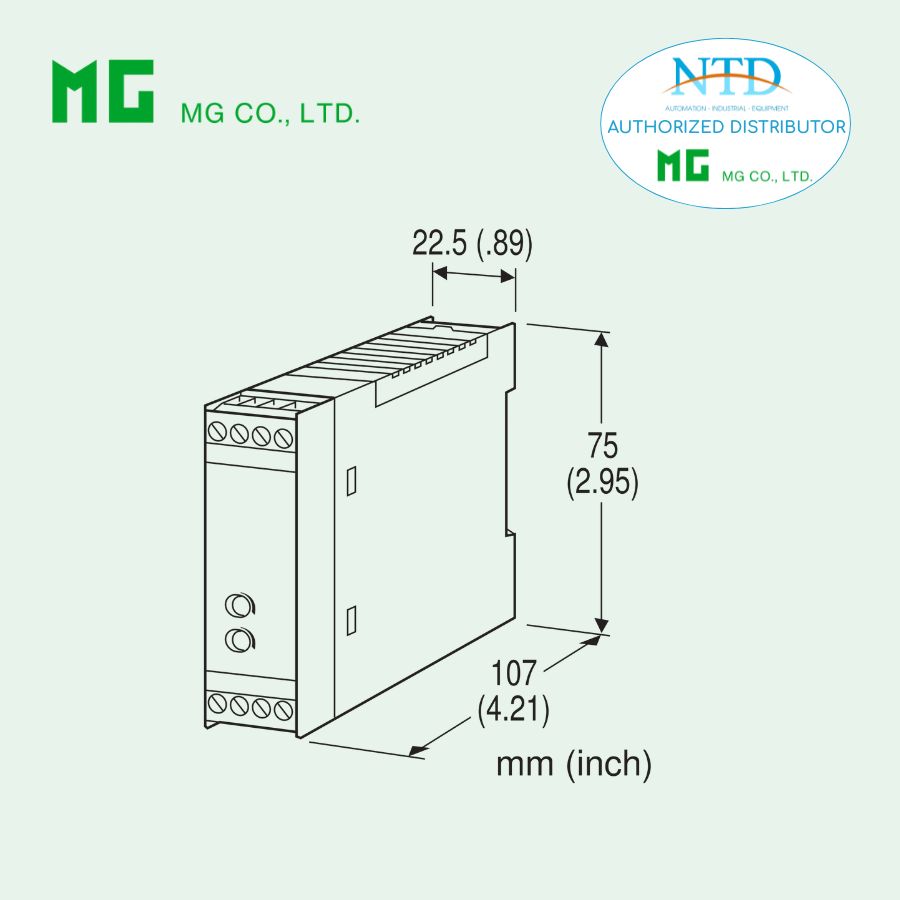

Lắp đặt

• Gắn DIN rail

• Kết nối terminal dạng Euro

• Trọng lượng: ~150 g

Độ an toàn

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 2000 V AC / 1 phút

Ứng dụng phổ biến

• Cấp nguồn cho transmitter 2 dây (pressure, flow, level, temperature…)
• Hệ thống PLC / DCS / SCADA
• Nhà máy công nghiệp (nước, năng lượng, hóa chất, thực phẩm…)
• Chuẩn hóa và truyền tín hiệu 4–20 mA
• Các hệ thống yêu cầu cách ly và chống nhiễu cao
