Thiết bị cách ly tín hiệu F2PP MG (M-System)

F2PP thuộc dòng Super-mini Signal Conditioners F2 Series, là thiết bị cách ly tín hiệu xung (pulse) giúp truyền tín hiệu với độ chính xác cao, đồng thời loại bỏ nhiễu và đảm bảo an toàn cho hệ thống điều khiển.

Thiết bị cho phép giữ nguyên tần số giữa đầu vào và đầu ra, hỗ trợ nhiều dạng tín hiệu như tiếp điểm cơ, open collector hoặc xung điện áp. Nhờ thiết kế nhỏ gọn, F2PP phù hợp lắp đặt trong các hệ thống yêu cầu mật độ cao và độ ổn định tín hiệu lớn.

Đặc điểm nổi bật

• Cách ly tín hiệu hoàn toàn (Galvanic isolation)
  Giúp loại bỏ nhiễu điện và bảo vệ thiết bị trong hệ thống.

• Tần số đầu vào = đầu ra
  Đảm bảo truyền tín hiệu chính xác, không sai lệch.

• Hỗ trợ nhiều loại tín hiệu đầu vào

  • Tiếp điểm cơ (Mechanical contact)

  • Open collector

  • Xung điện áp (Voltage pulse)

• Đa dạng tín hiệu đầu ra

  • Open collector (tần số thấp/cao)

  • Xung điện áp 5V / 12V / 24V

• Tùy chọn logic đầu ra

  • Giữ nguyên (Non-inverted)

  • Đảo logic (Inverted)

• Chống nhiễu và chống rung tiếp điểm (chattering protection)
  Đặc biệt hữu ích với tín hiệu từ cảm biến cơ khí.

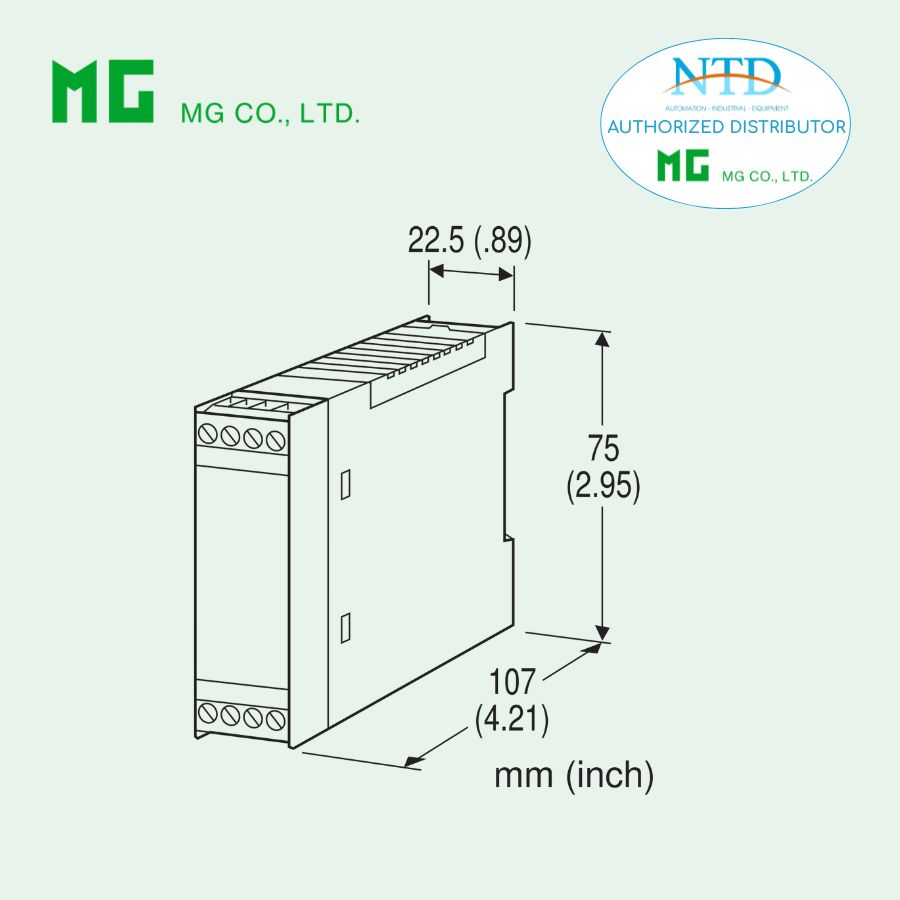

• Thiết kế siêu nhỏ gọn – lắp DIN rail
  Tối ưu không gian tủ điện.

Thông số kỹ thuật chính

Đầu vào

• Loại tín hiệu:

  • Tiếp điểm cơ: tối đa 30 Hz

  • Open collector: tối đa 10 kHz

  • Xung điện áp: -30 đến +30 V DC

• Trở kháng đầu vào: ≥ 10 kΩ

• Ngưỡng ON/OFF rõ ràng, đảm bảo nhận tín hiệu chính xác

Đầu ra

• Open collector:

  • 50 V DC @ 100 mA

  • Tối đa 30 Hz (low frequency) hoặc 10 kHz (high frequency)

• Xung điện áp:

  • 5V / 12V / 24V ±10%

  • Tối đa 10 kHz

• Độ trễ và đáp ứng nhanh, phù hợp hệ thống tốc độ cao

Nguồn cấp

• 24 V DC (±10%)

Hiệu năng & cách ly

• Cách ly: Input – Output – Power

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 2000 V AC / 1 phút

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail

• Khối lượng: ~150 g

Ứng dụng phổ biến

• Cách ly tín hiệu xung trong hệ thống công nghiệp
  Giúp giảm nhiễu từ môi trường (biến tần, motor, thiết bị công suất lớn).

• Kết nối cảm biến xung với PLC/DCS
  Ví dụ: encoder, flowmeter dạng xung, công tắc hành trình.

• Chuyển đổi tín hiệu tiếp điểm sang tín hiệu điện áp
  Từ dry contact → 5V / 12V / 24V.

• Ứng dụng đo lường và đếm xung (counter, totalizer)
  Đảm bảo tín hiệu ổn định và chính xác.

• Hệ thống tự động hóa nhà máy
  Nâng cao độ tin cậy trong truyền tín hiệu giữa các thiết bị.
