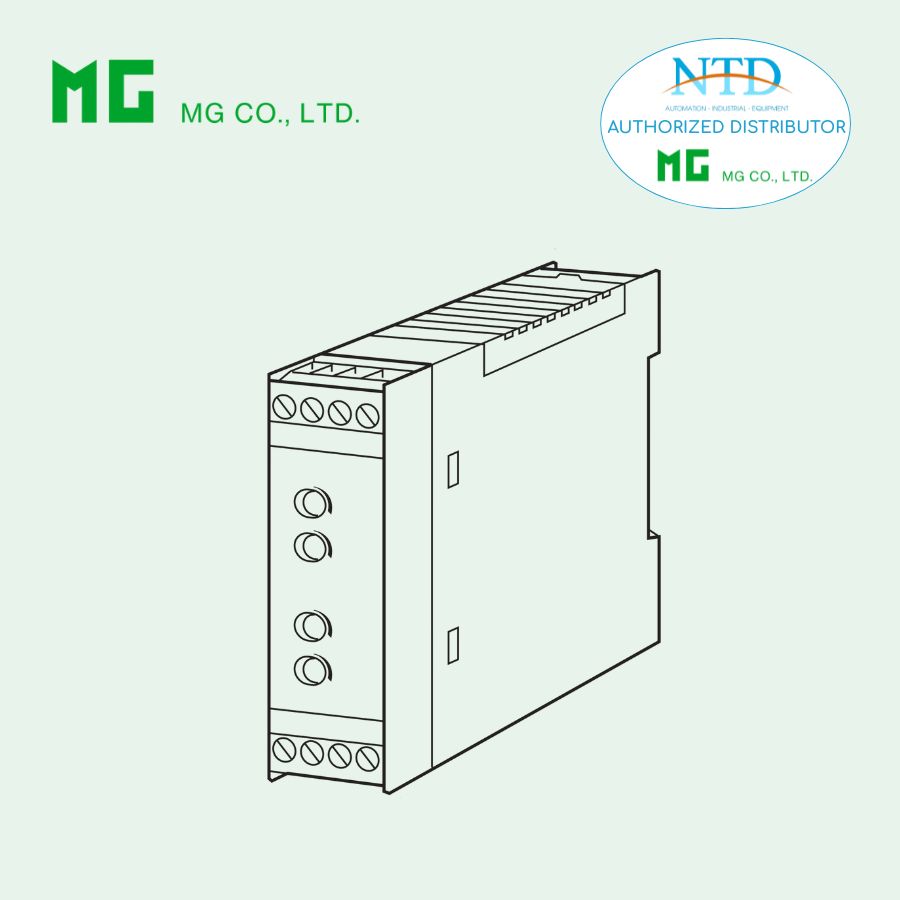

Bộ cách ly tín hiệu F2SN MG (M-System)

F2SN là bộ cách ly tín hiệu (isolator) sử dụng nguồn loop-powered thuộc dòng F2 Series, được thiết kế để cách ly và truyền tín hiệu dòng/áp trong các hệ thống đo lường – điều khiển công nghiệp mà không cần nguồn cấp riêng cho ngõ ra.

Với thiết kế siêu nhỏ gọn, tích hợp 1 hoặc 2 kênh trong cùng một thiết bị, F2SN giúp tối ưu không gian tủ điện, đồng thời giải quyết hiệu quả các vấn đề về nhiễu, vòng lặp đất (ground loop) và sai lệch tín hiệu.

ĐẶC ĐIỂM NỔI BẬT

• Loop-powered (cấp nguồn từ vòng tín hiệu)
  → Không cần nguồn riêng cho output, giảm chi phí và đơn giản hóa hệ thống

• Tích hợp 2 kênh trong 1 thiết bị
  → Tiết kiệm không gian, phù hợp tủ điện mật độ cao

• Cách ly tín hiệu hoàn toàn
  → Cách ly giữa Input – Output và giữa các kênh
  → Loại bỏ nhiễu và hiện tượng ground loop

• Hỗ trợ nhiều cấu hình tín hiệu

  • Input: 4–20 mA, 10–50 mA

  • Output: 4–20 mA hoặc 1–5 V

• Khả năng tải tốt
  → Lên đến 350 Ω (4–20 mA)

• Độ chính xác cao, đáp ứng nhanh
  → Phù hợp hệ thống điều khiển thời gian thực

• Lắp đặt dễ dàng – không cần đi dây nguồn bổ sung

THÔNG SỐ KỸ THUẬT CHÍNH

Cấu hình

• Số kênh: 1 hoặc 2 kênh

• Lắp đặt: DIN rail

• Kết nối: Terminal chuẩn Euro

• Trọng lượng: ~150 g

Ngõ vào (Input)

• 4 – 20 mA DC

• 10 – 50 mA DC

Ngõ ra (Output)

Dòng:

• 4 – 20 mA DC

• Tải: 50 – 350 Ω (tối đa 600 Ω tùy cấu hình)

Áp:

• 1 – 5 V DC

• Tải: ≥ 50 kΩ

Hiệu suất

• Độ chính xác: ±0.1%

• Hệ số nhiệt:

  • Voltage: ±0.015 %/°C

  • Current: ±0.02 %/°C

• Thời gian đáp ứng:

  • Voltage: ≤ 0.5 s

  • Current:

    • 4–20 mA: ~25 ms

    • 10–50 mA: ~7 ms

Cách ly & bảo vệ

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi:

  • 2000 VAC (giữa kênh / với đất)

  • 500 VAC (input – output)

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Tiêu chuẩn

• CE, EMC (EN 61000-6-2 / 6-4)

• RoHS compliant

ỨNG DỤNG PHỔ BIẾN

F2SN là giải pháp lý tưởng trong các hệ thống yêu cầu cách ly tín hiệu mà không muốn phát sinh thêm nguồn cấp:

• Cách ly giữa phòng điều khiển và thiết bị hiện trường

• Hệ thống SCADA, DCS, PLC

• Hệ thống telemetry (truyền dữ liệu từ xa)

• Khắc phục nhiễu và ground loop trong hệ thống hiện hữu

• Nâng cấp hệ thống cũ mà không cần đi thêm dây nguồn

• Ứng dụng trong các ngành:

  • Năng lượng

  • Nước & xử lý nước thải

  • Thực phẩm & đồ uống

  • Hóa chất & sản xuất công nghiệp
