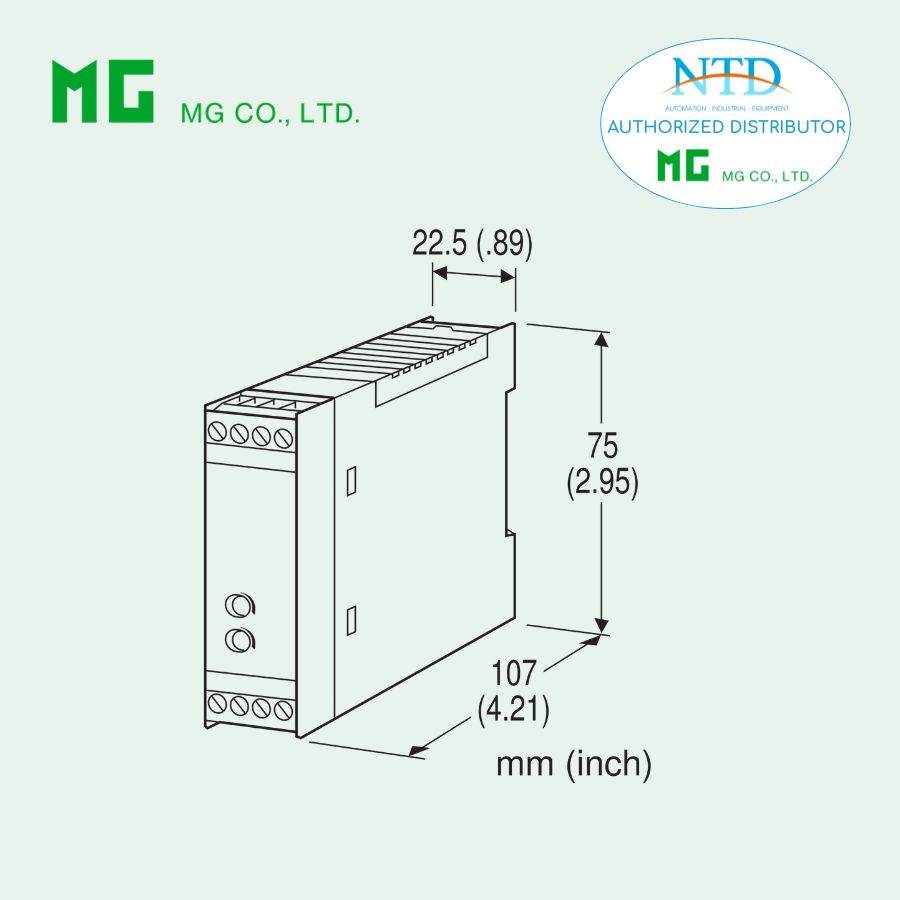

Bộ chuyển đổi tín hiệu nhiệt độ từ Thermocouple F2TS MG (M-System)

F2TS là bộ chuyển đổi tín hiệu nhiệt độ từ Thermocouple (cặp nhiệt điện) thuộc dòng F2 Series, được thiết kế để chuyển đổi trực tiếp tín hiệu nhiệt độ thành tín hiệu analog tiêu chuẩn (dòng hoặc áp) phục vụ cho các hệ thống điều khiển công nghiệp.

Với khả năng bù nhiệt độ đầu lạnh chính xác cao (Cold Junction Compensation) cùng thuật toán tuyến tính hóa 5 đoạn, F2TS đảm bảo độ chính xác vượt trội, đặc biệt trong các ứng dụng đo nhiệt độ dải hẹp hoặc yêu cầu độ ổn định cao.

ĐẶC ĐIỂM NỔI BẬT

• Nhận tín hiệu trực tiếp từ Thermocouple
  → Hỗ trợ các loại phổ biến: K, J, T, R, S

• Tuyến tính hóa 5 đoạn (5-segment linearization)
  → Tăng độ chính xác trong toàn dải đo

• Bù nhiệt độ đầu lạnh (CJC) chính xác cao
  → Giảm sai số khi đo nhiệt độ môi trường thay đổi

• Phát hiện đứt cảm biến (burnout detection 0.1 μA)
  → Đảm bảo hệ thống hoạt động an toàn

• Tùy chọn không burnout (No burnout)
  → Cho phép kết nối song song với recorder

• Đáp ứng nhanh (tùy chọn ~25 ms)
  → Phù hợp hệ thống điều khiển thời gian thực

• Cách ly tín hiệu hoàn toàn (Input – Output – Power)
  → Chống nhiễu, tăng độ ổn định

• Thiết kế siêu nhỏ gọn – lắp DIN rail mật độ cao

THÔNG SỐ KỸ THUẬT CHÍNH

Ngõ vào (Input)

Loại Thermocouple:

• K (CA): -270 đến +1370°C

• J (IC): -210 đến +1200°C

• T (CC): -270 đến +400°C

• R / S: lên đến +1760°C

Thông số:

• Trở kháng đầu vào: ≥ 30 kΩ

• Phát hiện burnout: 0.1 μA

• Có tích hợp cảm biến CJC tại đầu terminal

Ngõ ra (Output)

Dòng (Current):

• 4–20 mA, 0–20 mA, 1–5 mA, 2–10 mA…

• Tải tối đa: lên đến 3000 Ω

Áp (Voltage):

• 0–10 V, 1–5 V, 0–1 V, 0–100 mV…

• Dải điện áp: -10 đến +12 V DC

Nguồn cấp

• 24 V DC (±10%)

Hiệu suất

• Độ chính xác:

  • ±0.4% (đối với R, S > 400°C)

• Sai số bù nhiệt đầu lạnh (CJC):

  • K, J, T: ±1°C

  • R, S: ±2°C

• Hệ số nhiệt: ±0.09 %/°C

• Thời gian đáp ứng:

  • Tiêu chuẩn: ≤ 0.5 s

  • Tùy chọn nhanh: ~25 ms

Cấu hình & lắp đặt

• Lắp DIN rail

• Terminal chuẩn Euro

• Điều chỉnh Zero: -5 đến +5%

• Điều chỉnh Span: 95 – 105%

• Trọng lượng: ~150 g

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cách ly & tiêu chuẩn

• Cách ly: Input – Output – Power

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 2000 VAC

• CE, EMC (EN 61000-6-2 / 6-4)

• RoHS compliant

ỨNG DỤNG PHỔ BIẾN

F2TS được sử dụng rộng rãi trong các hệ thống đo và kiểm soát nhiệt độ công nghiệp:

• Lò điện, lò nung (Electric furnace)
• Dây chuyền sản xuất nhiệt độ cao
• Ngành thép, xi măng, hóa chất
• Hệ thống HVAC & năng lượng
• Đo nhiệt độ chính xác trong dải hẹp
• Truyền tín hiệu Thermocouple khoảng cách xa
• Kết nối song song với recorder (không burnout)
