Bộ chuyển đổi tín hiệu analog F2VF MG (M-System)

F2VF là bộ chuyển đổi tín hiệu analog tốc độ cao (High-speed Signal Transmitter) thuộc dòng F2 Series, được thiết kế để chuyển đổi tín hiệu DC từ các cảm biến thành tín hiệu analog tiêu chuẩn (dòng hoặc áp) với thời gian đáp ứng cực nhanh chỉ 180 micro giây.

Thiết bị đặc biệt phù hợp cho các ứng dụng yêu cầu xử lý tín hiệu thời gian thực, như giám sát rung động, đo lường động học hoặc các hệ thống điều khiển tốc độ cao.

ĐẶC ĐIỂM NỔI BẬT

• Đáp ứng siêu nhanh – chỉ ≤ 180 µs
  → Lý tưởng cho các tín hiệu biến đổi nhanh

• Chuyển đổi tín hiệu DC → tín hiệu chuẩn công nghiệp
  → Dễ dàng tích hợp với PLC, DCS, SCADA

• Hỗ trợ đa dạng tín hiệu đầu vào

  • Dòng: từ ±1 mA đến ±50 mA

  • Áp: từ ±1 V đến ±10 V

• Ngõ ra linh hoạt

  • 4–20 mA, 0–10 V, ±10 V…

• Cách ly tín hiệu hoàn toàn (Input – Output – Power)
  → Chống nhiễu, bảo vệ thiết bị

• Độ chính xác cao (±0.1%)

• Thiết kế siêu nhỏ gọn – lắp DIN rail
  → Phù hợp hệ thống tủ điện mật độ cao

THÔNG SỐ KỸ THUẬT CHÍNH

Ngõ vào (Input)

Dòng (Current):

• 0–1 mA, 1–5 mA, 4–20 mA, 10–50 mA

• ±1 mA, ±10 mA (tín hiệu hai chiều)

Áp (Voltage):

• 0–1 V, 0–5 V, 0–10 V

• ±5 V, ±10 V

Thông số:

• Điện áp đầu vào: -30 đến +30 V DC

• Trở kháng: ≥ 1 MΩ (đối với tín hiệu áp)

Ngõ ra (Output)

Dòng (Current):

• 4–20 mA, 0–20 mA, 1–5 mA…

• Tải tối đa: 750 Ω – 3000 Ω (tùy cấu hình)

Áp (Voltage):

• 0–10 V, 1–5 V, ±10 V…

• Dải điện áp: -10 đến +12 V DC

Nguồn cấp

• 24 V DC (±10%)

Hiệu suất

• Độ chính xác: ±0.1%

• Hệ số nhiệt: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 180 µs (0–90%)
  → Nhanh hơn rất nhiều so với transmitter thông thường

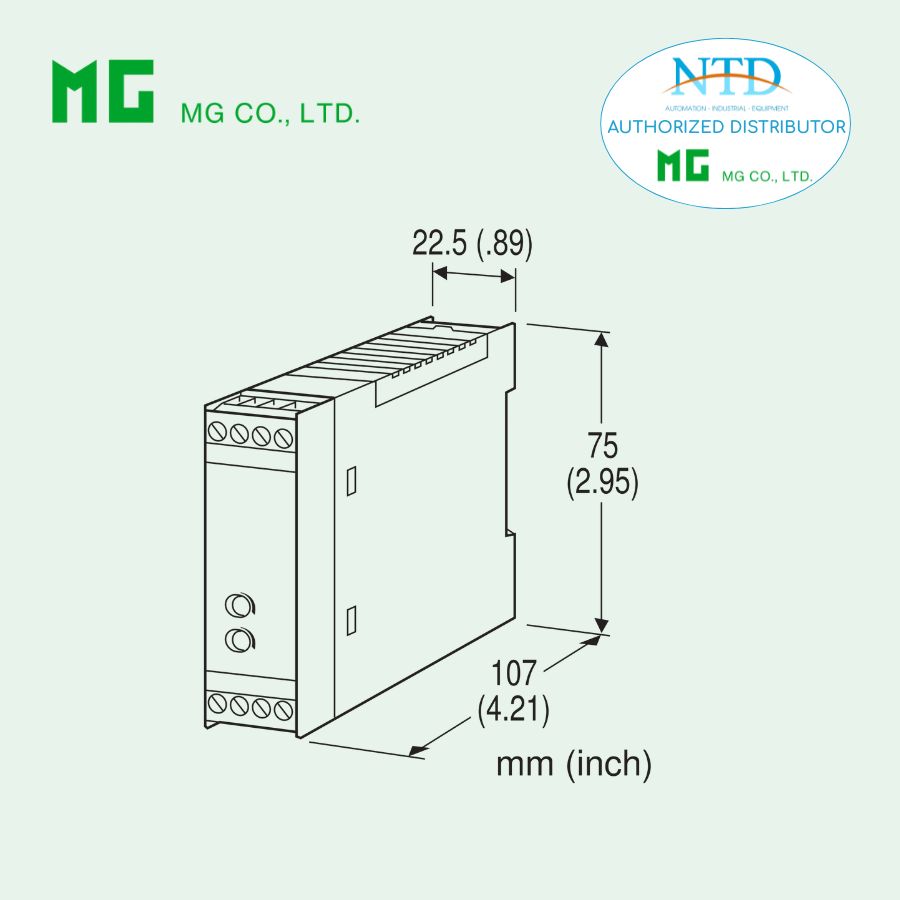

Cấu hình & lắp đặt

• Lắp DIN rail

• Terminal chuẩn Euro

• Điều chỉnh Zero: -5 đến +5%

• Điều chỉnh Span: 95 – 105%

• Trọng lượng: ~150 g

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cách ly & tiêu chuẩn

• Cách ly: Input – Output – Power

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi:

  • 1000 VAC (input – output)

  • 2000 VAC (với nguồn & đất)

• CE, EMC (EN 61000-6-2 / 6-4)

• RoHS compliant

ỨNG DỤNG PHỔ BIẾN

F2VF là lựa chọn lý tưởng cho các hệ thống yêu cầu xử lý tín hiệu nhanh và chính xác:

• Hệ thống phân tích rung động (Vibration monitoring)

• Đo lường tín hiệu động học, tốc độ cao

• Hệ thống điều khiển thời gian thực (real-time control)

• Cách ly tín hiệu trong môi trường nhiễu cao

• Ứng dụng trong:

  • Nhà máy sản xuất công nghiệp

  • Năng lượng

  • Cơ khí chính xác

  • Tự động hóa & điều khiển
