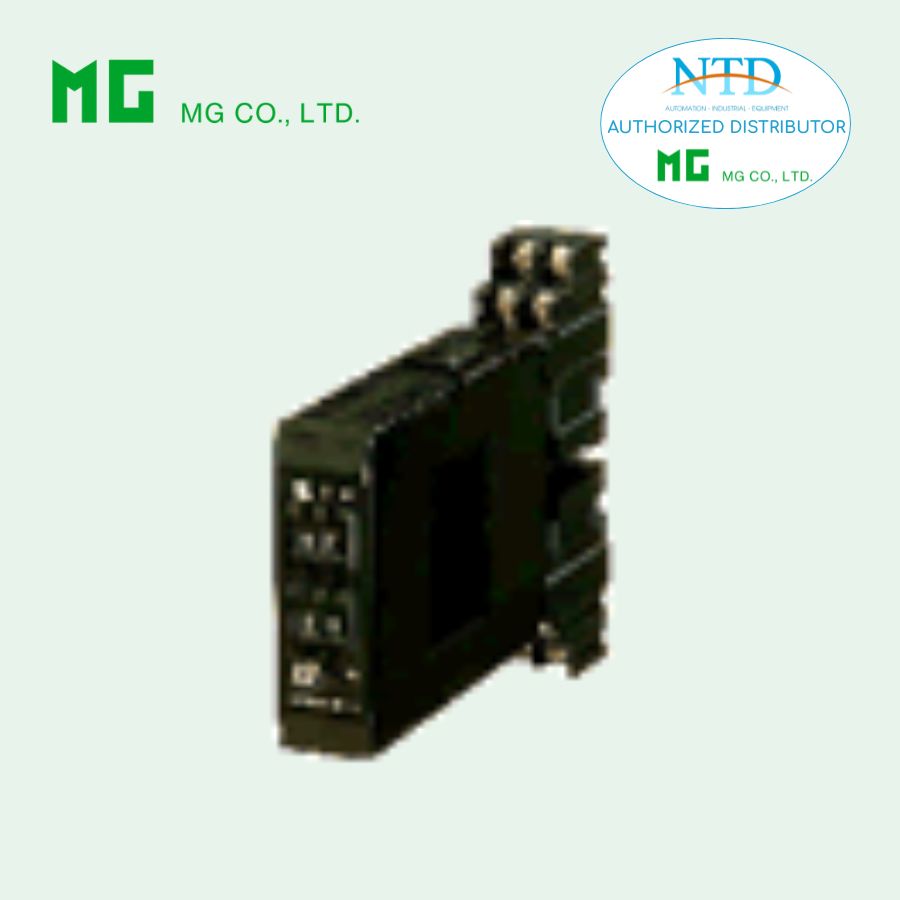

FASD là bộ DC Alarm dạng plug-in, tiết kiệm không gian, dùng để giám sát mức tín hiệu DC và cung cấp tiếp điểm relay SPDT khi tín hiệu đạt các ngưỡng preset. Thiết bị hỗ trợ ngưỡng đôi (Hi/Lo) với điều chỉnh bằng thumbwheel switch, phù hợp cho các ứng dụng báo động công nghiệp và hệ thống annunciator. Relay được bảo vệ bên trong, có thể dùng nguồn 110 V DC cho relay, đảm bảo độ tin cậy và an toàn cao.

Đặc điểm nổi bật

• Cung cấp tiếp điểm relay SPDT khi tín hiệu DC đạt ngưỡng preset.
• Hỗ trợ ngưỡng đôi (Hi/Lo trip) với điều chỉnh bằng thumbwheel switch 0–99 %, bước 1 %.
• Relay được bảo vệ bên trong, có thể dùng nguồn 110 V DC.
• LED hiển thị trực quan: đỏ cho Hi, xanh cho Lo.
• Dạng plug-in, tiết kiệm không gian, lắp đặt dễ dàng trên bề mặt hoặc thanh DIN rail.
• Phù hợp cho các ứng dụng báo động, annunciator và bảo vệ thiết bị.

Thông số kỹ thuật chính

Mẫu: FASD–[1]1–[2][3]
Nguồn:

• AC: 85 – 132 V AC / 170 – 264 V AC
• DC: 24 V DC / 110 V DC

Đầu vào:

• DC Current: 4 – 20 mA DC, 0 – 1 mA DC
• DC Voltage: 0 – 5 V DC, 0 – 10 V DC, 1 – 5 V DC
• Trở kháng đầu vào: đã tích hợp sẵn

Đầu ra:

• Relay SPDT hoặc tiếp điểm chuyển đổi (transfer contact)
• Điện áp/dòng tối đa: 100 V AC @ 1 A, 120 V AC @ 1 A, 240 V AC @ 0.5 A, 30 V DC @ 1 A
• Tuổi thọ cơ học relay: 5 × 10^7 lần

Hiệu suất:

• Setpoint accuracy: ±0.5 %
• Trip point repeatability: ±0.05 %
• Độ chính xác nhiệt độ: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Điện trở cách điện: ≥ 100 MΩ @ 500 V DC
• Điện áp chịu cách điện: 2000 V AC @ 1 phút

Môi trường hoạt động:

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 % RH (không ngưng tụ)

Kích thước & lắp đặt:

• Dạng plug-in, lắp trên bề mặt hoặc thanh DIN rail
• Trọng lượng: 210 g

Ứng dụng phổ biến

• Hệ thống thông báo (annunciator)
• Các ứng dụng báo động công nghiệp
• Giám sát mức tín hiệu DC trong các quá trình điều khiển
• Bảo vệ thiết bị và cảnh báo khi tín hiệu vượt ngưỡng preset
