Azbil - Flow Meter STEAMcube Model: MVC***

Liên hệ Còn hàng

Hãng Sản Xuất: Azbil

Xuất Xứ: Nhật Bản

Tình Trạng: Còn Hàng

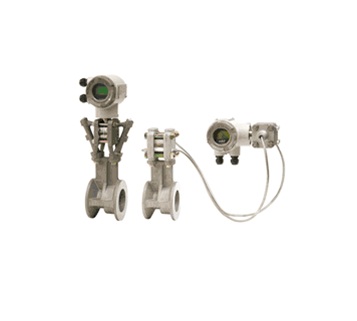

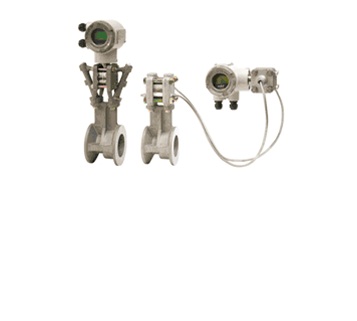

Flow Meter STEAMcube

Model: MVC***

STEAMcube là một lưu lượng kế chuyên dụng được phát triển để đo hơi bão hòa. Nó có chức năng bù áp suất tích hợp và có khả năng đo tốc độ dòng khối chính xác ngay cả khi có dao động áp suất. Chiều dài đường ống thẳng đứng bắt buộc là cực kỳ ngắn, do đó lưu lượng kế này có thể được lắp đặt ở những nơi trước đây không thể đặt lưu lượng kế. Kích thước nhỏ của nó cũng tạo điều kiện cho một thiết kế nhỏ gọn hơn của thiết bị tổng thể.




Xử lý các thay đổi trong điều kiện hơi nước trong quá trình đo tốc độ dòng khối.

Chiều dài đường ống thẳng đứng ngắn là lý tưởng cho tất cả các loại bố trí đường ống

Xử lý tốc độ dòng chảy thấp mà không bị gián đoạn trong đầu ra.

Mất áp suất thấp và phạm vi phủ sóng cao vượt qua các giới hạn thông thường về lưu lượng kế loại vi sai.

Đầu ra xung analog và đồng thời



Cảm biến kép

Các cảm biến được sử dụng trong STEAMcube đồng thời đo chênh lệch và áp suất tĩnh, cho phép tính toán thành công đầu ra tốc độ dòng khối. Cảm biến tĩnh bù cho sự thay đổi mật độ, điều quan trọng khi đo lưu lượng hơi; và STEAMcube có một bàn hơi nước bên trong để tính toán nhiệt độ hơi nước từ một giá trị áp suất tĩnh ở áp suất hơi bão hòa.
Vì các cảm biến kép phản ứng nhanh hơn phương pháp bù nhiệt độ thường được sử dụng trong lưu lượng kế xoáy, và vì chúng phản ứng với các biến động áp suất gây ra bởi việc mở / đóng bẫy hơi, chúng cung cấp đầu ra chính xác hơn.



Cấu trúc kín nước tự

Ngay cả một máy phát mạnh mẽ trở nên nóng nếu nó tiếp xúc trực tiếp với hơi nước. Trong cấu trúc kín nước tự, hơi nước thoát nước bảo vệ máy phát (màng ngăn). Hơi nước thoát ra sẽ không làm bay hơi trừ khi năng lượng nhiệt lớn hơn nhiệt độ bốc hơi của hơi nước được áp dụng. Do đó, một sự dịch chuyển ở điểm zero do sự đổ đầy chất lỏng niêm phong nước thông thường hoặc thay đổi mức chất lỏng sẽ không xảy ra. Vì chỉ có bộ phận thu áp lực của máy phát được đóng kín nước vào cấu trúc kín nước tự, bùn chảy cùng với hơi nước di chuyển xuống do trọng lượng riêng của nó và không được lắng đọng trong ống nối. Hơn nữa, ngay cả trong thời gian không phục vụ trong mùa đông, không cần phải xả nước để ngăn không cho nó bị đóng băng. Ngay cả khi nó đóng băng, nước mở rộng chỉ đơn giản là tràn vào đường ống.





Catalog



Document Name

Model No.

Document No.

Download

Flowmeters Selection Guide

MGG, NNK, MTG, MCB, GTX, MVC, RCX, MVF, CML, CMP, CMG, MCF, CMS, MQV, MPC

CA2-5100

Download



Product Specification Sheet





Document Name

Model No.

Document No.

Download

STEAMcube Steam Flow Meter

MVC30, MVC31A

SS2-MVC300-0100

Download

STEAMcube Steam Flow Meter

MVC32, MVC33A

SS2-MVC320-0100

Download



User's Manual or Instrumentation Document





Document Name

Model No.

Document No.

Download

STEAMcube Steam Flow Meter

MVC30

CM2-MVC300-2001

Download

STEAMcube Steam Flow Meter (Remote type)

MVC32, MVC33

CM2-MVC320-2001

Download





-------------------------------------
