Azbil - Flowmeters AX2000 Series

Liên hệ Còn hàng

Hãng Sản Xuất: Azbil

Xuất Xứ: Nhật Bản

Tình Trạng: Còn Hàng

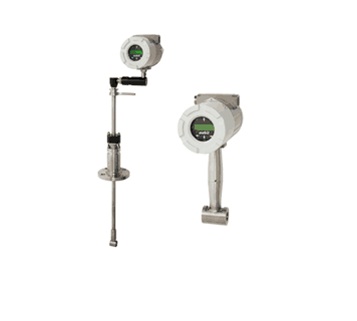

Multivariable Vortex Flowmeters

AX2000 Series

Dòng lưu lượng kế Vortex đa biến AX2000 Series kết hợp các công nghệ độc quyền nhóm azbil và đa biến và có thể chèn được. Họ đo tốc độ dòng chảy của các chất lỏng khác nhau bao gồm chất lỏng, khí và hơi nước, trên một phạm vi rộng nhiệt độ từ -200 đến +400 ° C. Các lưu lượng kế xoáy đa biến này thực hiện các phép đo chính xác cao về tốc độ dòng khí và hơi quá nhiệt nói riêng.
Chức năng đa biến có thể đạt được bằng ba yếu tố cảm biến tích hợp, cảm biến vận tốc dòng chảy xoáy, cảm biến áp suất và cảm biến nhiệt độ. Vì chúng đo tốc độ dòng chảy, nhiệt độ chất lỏng và áp suất chất lỏng, các lưu lượng kế này có thể đo tốc độ dòng chảy của các chất lỏng khác nhau bao gồm khí, chất lỏng và hơi nước bằng phương pháp bù mật độ. Ngoài ra, vì chúng là loại chèn, các lưu lượng kế này có thể được gắn và tách ra mà không dừng quá trình, do đó làm giảm chi phí vận hành bằng cách giảm thời gian chết.

Loại nội tuyến, loại chèn

  • Để cải thiện hiệu suất đo lường và chi phí thấp hơn, thiết bị đơn này cung cấp các chức năng của bốn thiết bị, lưu lượng kế, máy phát áp suất, máy phát nhiệt độ, và đơn vị tính toán lưu lượng khối, và có thể đưa ra một lựa chọn ba mục từ trong lưu lượng thể tích. , nhiệt độ, áp suất và mật độ tính toán.
  • Chức năng bù mật độ dựa trên phép đo nhiệt độ và áp suất cho phép đo lường chính xác lưu lượng khối lượng.

Loại chèn

  • Ngay cả với một đường kính ống lớn, các lưu lượng kế chèn có thể đo tốc độ dòng chảy với chi phí thấp.
  • Sử dụng kết hợp với van cổng cho phép bảo trì mà không cần dừng quá trình.
  • Vì lưu lượng kế có thể được lắp đặt bất kể đường kính ống, không cần thiết phải có các thiết bị khác nhau cho các đường kính ống khác nhau, làm giảm đáng kể nhu cầu về phụ tùng cổ phiếu.



Mục

Loại tích hợp / có thể phân tách

Đường kính ống

15/20/25/40/50/80/100/150/200 mm (loại nội tuyến),
125 mm đến 1800mm (loại chèn)

Độ chính xác

Loại nội tuyến (mô hình AX22 **)

Chất lỏng

Chất lỏng

Gas / hơi nước

Lưu lượng thể tích

± 0,7% rdg

± 1% rdg

Tốc độ dòng chảy khối lượng

± 1% rdg

± 1,5% rdg

Nhiệt độ

± 1 ° C

± 1 ° C

Sức ép

± 0,3% FS

± 0,3% FS

Tỉ trọng

± 0.3% rdg

± 0,5% rdg

Loại chèn
(mô hình AX23 **)

Chất lỏng

Chất lỏng

Gas / hơi nước

Lưu lượng thể tích

± 1,2% rdg

± 1,5% rdg

Tốc độ dòng chảy khối lượng

± 1,5% rdg

± 2.0% rdg

Nhiệt độ

± 1 ° C

± 1 ° C

Sức ép

± 0,3% FS

± 0,3% FS

Tỉ trọng

± 0.3% rdg

± 0,5% rdg





Lặp lại

Lưu lượng thể tích

± 0,1% rdg

Tốc độ dòng chảy khối lượng

± 0,2% rdg

Nhiệt độ

± 0,1 ° C

Sức ép

± 0,05% FS

Tỉ trọng

± 0,1% rdg

Đo nhiệt độ chất lỏng

Loại tiêu chuẩn: -50 ° C đến +260 ° C, loại nhiệt độ cao: -50 ° C đến +400 ° C,
Loại nhiệt độ cực thấp: -200 ° C đến +50 ° C

Nhiệt độ môi trường xung quanh

Nhiệt độ vận hành tiêu chuẩn: -40 ° C đến +60 ° C, vận chuyển / lưu trữ nhiệt độ: -40 ° C đến +85 ° C

Dung dịch đo

Các loại khí, chất lỏng và hơi nước khác nhau không ăn mòn SUS316L

Nguồn năng lượng

12 đến 36 V DC (loại hai dây), 18 đến 36 V DC, tối đa 300 mA. (nhiều đầu ra)
85 đến 240 V AC, 50/60 Hz, 5 W (nhiều đầu ra)

Đầu ra

Analog (4 đến 20 mA DC), xung (rơle bán dẫn, chiều rộng xung 50 ms),
Báo động: rơle bán dẫn, đầu ra tần số (1 đến 10 kHz)

Trưng bày

Màn hình LCD với dòng 16 ký tự × 2

Cài đặt dữ liệu

6 hoạt động chính



-------------------------------------
