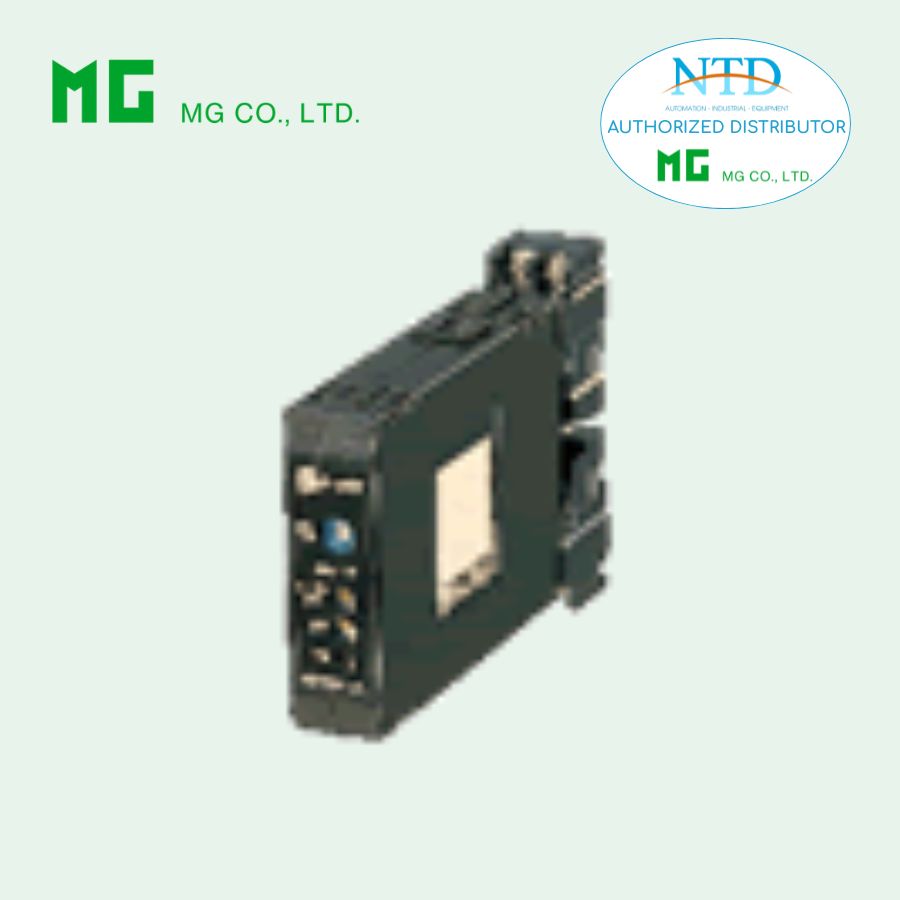

Bộ chuyển đổi tín hiệu HAPU của MG (M-System)

HAPU là bộ chuyển đổi tín hiệu thuộc dòng H-UNIT – Space-saving Plug-in Signal Conditioners, chuyên dùng để chuyển đổi tín hiệu DC (dòng/áp) thành xung tần số (frequency output) tỷ lệ thuận với tín hiệu đầu vào.

Thiết bị được thiết kế dạng module cắm (plug-in), nhỏ gọn, dễ lắp đặt, phù hợp cho các hệ thống tự động hóa yêu cầu độ chính xác cao và khả năng tùy chỉnh linh hoạt dải tần số.

Đặc điểm nổi bật

• Chuyển đổi chính xác cao
  Xuất tín hiệu xung (pulse) có tần số tỷ lệ với tín hiệu DC đầu vào, đảm bảo độ chính xác lên tới ±0.25%.
• Tùy chỉnh dải tần số linh hoạt
  • Điều chỉnh bằng công tắc xoay 16 vị trí phía trước
  • Kết hợp biến trở tinh chỉnh (potentiometer) giúp cài đặt chính xác
• Chức năng cắt ngưỡng thấp (Low-end cutout)
  • Có thể điều chỉnh từ 0 – 10%
  • Tích hợp đèn LED hỗ trợ căn chỉnh
• Thiết kế nhỏ gọn – mật độ cao
  Phù hợp lắp đặt trong tủ điện với không gian hạn chế
• Cách ly tín hiệu an toàn
  Cách ly giữa input – output – nguồn, đảm bảo ổn định và chống nhiễu
• Dễ dàng cài đặt và bảo trì
  • Điều chỉnh Zero (0–5%) và Span (50–100%) trực tiếp mặt trước
  • Lắp đặt DIN rail hoặc bề mặt

Thông số kỹ thuật chính

Ngõ vào (Input)

• Dòng DC: 0–1 mA đến 10–50 mA (tùy model)
• Điện áp DC: từ 10 mV đến 10 V
• Hỗ trợ tùy chỉnh đặc biệt (code Z / 0)
• Điện trở đầu vào: từ 10 kΩ đến 1 MΩ

Ngõ ra (Output)

• Loại: Open Collector
• Dải tần số: từ 0 pulse/min đến 10 kHz
• Tải tối đa: 50 V DC / 50 mA
• Điện áp bão hòa: 1.1 V DC

Nguồn cấp

• 12 V DC hoặc 24 V DC
• Dải hoạt động: ±10%
• Dòng tiêu thụ: ≤ 70 mA

Hiệu năng

• Độ chính xác: ±0.25%
• Hệ số nhiệt: ±0.05%/°C
• Ảnh hưởng nguồn: ±0.1%
• Điện trở cách ly: ≥ 100 MΩ
• Độ bền điện môi:
  • 500 V AC (input-output-power)
  • 1500 V AC (so với đất)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Trọng lượng: 200 g

Cấu hình & lắp đặt

• Kiểu: Plug-in module
• Kết nối: Terminal vít M3.5
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Vỏ: Nhựa chống cháy

Ứng dụng phổ biến

HAPU được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển công nghiệp:

• Hệ thống tổng tích (Totalizing)
  Kết hợp với bộ đếm (counter) để đo lưu lượng, sản lượng
• Chuyển đổi tín hiệu analog sang xung
  Phục vụ PLC, bộ đếm xung hoặc hệ SCADA
• Giám sát lưu lượng, năng lượng
  Trong các ngành:
  • Nước & xử lý nước
  • Dầu khí
  • Thực phẩm & đồ uống
  • Nhà máy sản xuất
• Tích hợp hệ thống điều khiển tự động
  Dễ dàng tương thích với nhiều thiết bị điều khiển

Thông tin đặt hàng (Model)

Model: HAPU-[1]1-[2][3]

Ví dụ: HAPU-61-R/Q

• [1] Input: chọn loại tín hiệu (dòng hoặc áp)
• [2] Nguồn cấp: 12VDC hoặc 24VDC
• [3] Tùy chọn: coating, vật liệu terminal...
