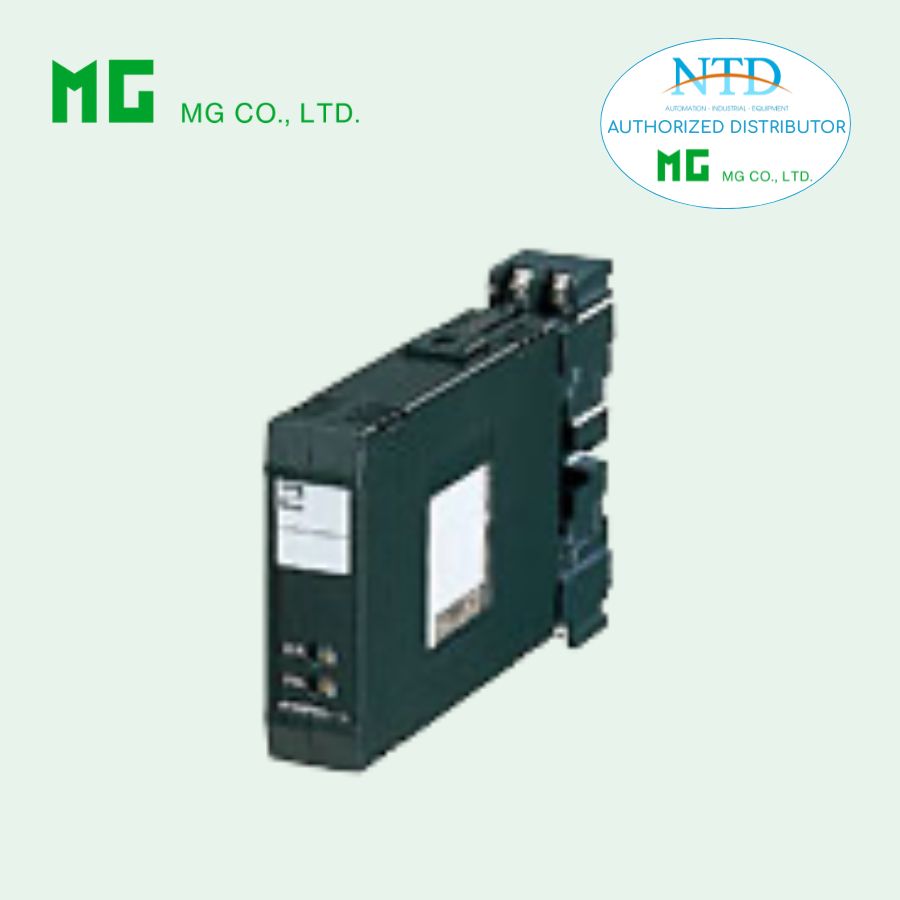

Bộ cấp nguồn vòng dòng HDL MG (M-System)

HDL là bộ cấp nguồn vòng dòng (Current Loop Supply) thuộc dòng H-UNIT – Space-saving Plug-in Signal Conditioners, tích hợp thêm chức năng khai căn bậc hai (Square Root Extraction).

Thiết bị vừa cấp nguồn cho vòng tín hiệu 4–20 mA, vừa chuyển đổi và tuyến tính hóa tín hiệu phi tuyến (đặc biệt trong các ứng dụng lưu lượng), giúp nâng cao độ chính xác và khả năng xử lý trong hệ thống đo lường – điều khiển.

HDL đặc biệt phù hợp với các transmitter 2 dây (2-wire) và các hệ thống yêu cầu xử lý tín hiệu lưu lượng theo đặc tính căn bậc hai.

Đặc điểm nổi bật

• Cấp nguồn ổn định cho vòng dòng 4–20 mA
  Đảm bảo hoạt động tin cậy cho các transmitter trong hệ thống
• Tích hợp Square Root Extraction
  • Tuyến tính hóa tín hiệu từ các cảm biến lưu lượng (flow)
  • Phù hợp với tín hiệu vi sai áp suất (DP flow)
• Chuyển đổi tín hiệu dòng sang điện áp
  Đầu ra 1–5 V DC dễ dàng kết nối với PLC/DCS
• Bảo vệ ngắn mạch an toàn
  • Giới hạn dòng tối đa 30 mA
  • Bảo vệ liên tục, không giới hạn thời gian
• Hiệu chỉnh linh hoạt
  • Zero: -5 đến +5%
  • Span: 95 đến 105%
  • Có chức năng low-end cutout (~5–8%)
• Tương thích Smart Transmitter
  Hoạt động tốt với thiết bị đo hiện đại
• Thiết kế nhỏ gọn, lắp đặt linh hoạt
  Dạng plug-in, phù hợp hệ thống mật độ cao

Thông số kỹ thuật chính

Nguồn cấp vòng dòng (Supply Output)

• Điện áp không tải: 24 – 28 V DC
• Dòng cấp tối đa: ≤ 22 mA DC

Ngõ vào (Input)

• Tín hiệu: 4 – 20 mA DC
• Điện trở đầu vào: 250 Ω (tích hợp)

Ngõ ra (Output)

• Tín hiệu: 1 – 5 V DC
• Tải tối thiểu: ≥ 10 kΩ
• Dải overrange: 0 – 120%

Nguồn cấp

• 24 V DC (±10%)
• Dòng tiêu thụ: khoảng 80 mA

Hiệu năng

• Độ chính xác: ±0.3%
• Hệ số nhiệt: ±0.015%/°C
• Thời gian đáp ứng: ≤ 0.5 giây
• Ảnh hưởng nguồn:
  • Supply output: ±3%
  • Output signal: ±0.1%

Bảo vệ & cách ly

• Chống ngắn mạch: giới hạn dòng 30 mA
• Điện trở cách ly: ≥ 100 MΩ
• Độ bền điện môi:
  • 500 V AC (input/output với nguồn)
  • 1500 V AC (so với đất)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Trọng lượng: 200 g

Cấu hình & lắp đặt

• Kiểu: Plug-in module
• Kết nối: Terminal vít M3.5
• Lắp đặt: DIN rail hoặc gắn bề mặt
• Vỏ: Nhựa chống cháy

Ứng dụng phổ biến

HDL được sử dụng rộng rãi trong các hệ thống đo lường và tự động hóa, đặc biệt là các ứng dụng liên quan đến lưu lượng:

• Đo lưu lượng (Flow Measurement)
  • Hệ thống dùng cảm biến chênh áp (DP transmitter)
  • Ứng dụng cần xử lý tín hiệu căn bậc hai
• Cấp nguồn cho transmitter 2 dây
  • Áp suất
  • Nhiệt độ
  • Lưu lượng
  • Mức
• Chuyển đổi tín hiệu cho PLC/DCS
  Từ 4–20 mA sang 1–5 V sau khi tuyến tính hóa
• Hệ thống SCADA & điều khiển công nghiệp
• Ứng dụng trong các ngành
  • Nước & xử lý nước
  • Dầu khí
  • Năng lượng
  • Sản xuất công nghiệp

Thông tin đặt hàng (Model)

Model: HDL-24-R[1]

Ví dụ: HDL-24-R/Q

• Loop supply: 24 V DC
• Input: 4–20 mA
• Output: 1–5 V (kèm square root extraction)
• [1] Option: coating, vật liệu terminal…
