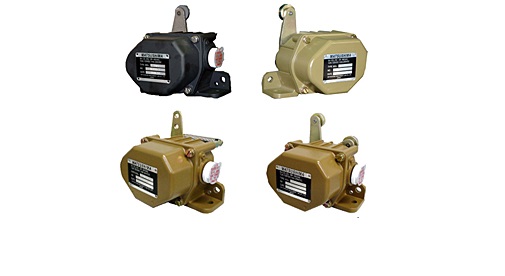

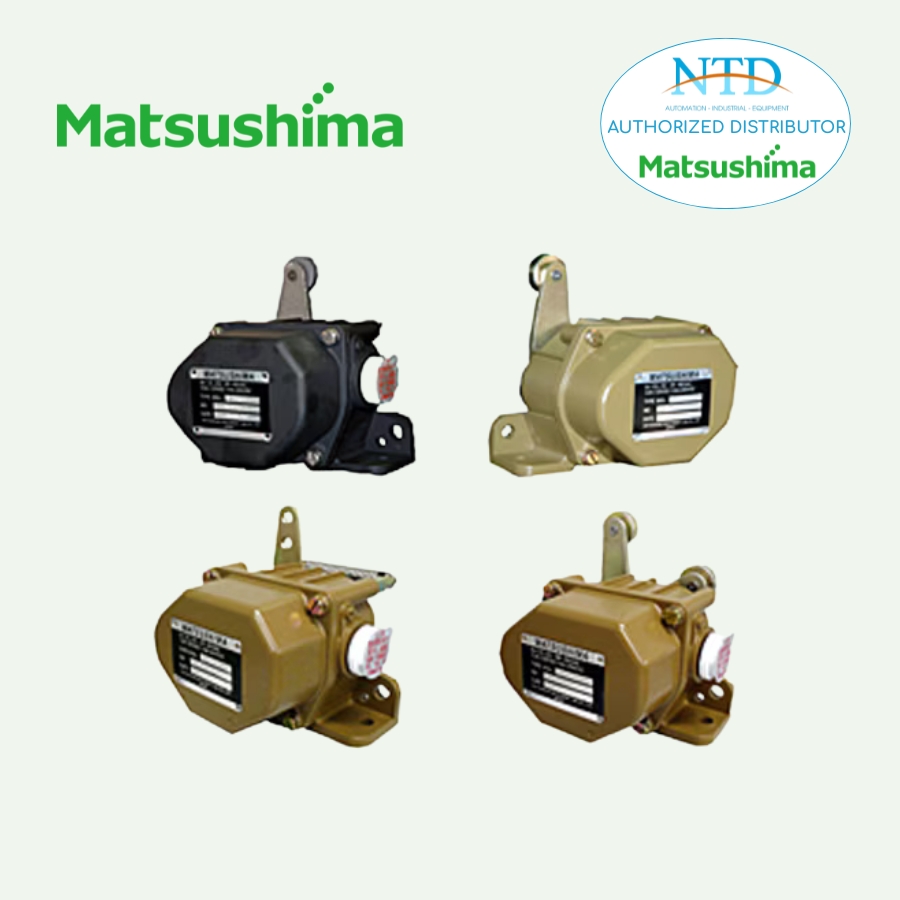

Công tắc hành trình MGL Matsushima

Công tắc hành trình MGL (Heavy Duty Limit Switches) của Matsushima là cảm biến dùng để phát hiện vị trí của các thiết bị cơ khí như stacker, reclaimer, cần trục và mobile tripper. Đây là loại công tắc hạn có khả năng chịu môi trường khắc nghiệt và cường độ cơ học cao.

Tính năng nổi bật

• Độ bền cao hơn công tắc hạn thông thường: Có thể sử dụng trong các môi trường khắc nghiệt yêu cầu khả năng chống chịu cao và cơ cấu cơ học mạnh mẽ.
• Cường độ cơ học cao: Vỏ được làm từ hợp kim nhôm đúc áp lực với cấu trúc gân tăng cứng, vừa nhẹ vừa bền chắc. Trục dày đường kính 12mm đảm bảo độ bền của bộ truyền động.
• Thiết kế tuổi thọ dài: Trục thường xuyên vận hành được hỗ trợ bởi hai vòng bi, giúp kéo dài tuổi thọ của trục.
• Khả năng chống chịu môi trường xuất sắc: Với gioăng dầu trên trục và O-ring trên nắp, thiết bị có cấu trúc chống nước, chống dầu và chống bụi, phù hợp cho sử dụng ngoài trời. Chịu rung và va đập cao nhờ áp lực tiếp điểm ổn định và cơ chế bật của công tắc bên trong.

Nguyên lý hoạt động

• Lắp một striker (cơ cấu gõ) lên máy.
• Khi striker trượt theo chuyển động của máy, nó tác động vào cần gạt (lever) của Heavy Duty Limit Switch.
• Công tắc hoạt động khi cam bên trong vận hành microswitch theo chuyển động của cần gạt.

Hướng dẫn sử dụng:

• Xác định vị trí lắp đặt: Chọn vị trí lắp đặt sao cho bộ truyền động không chịu lực quá mức (>1,5 N·m) khi vượt quá giới hạn hành trình 70°.

• Lắp đặt: Thân chính có mặt bích hình chữ L, có thể lắp ngang hoặc dọc tùy vị trí. Khi striker vận hành, đảm bảo striker chỉ chạm vào con lăn, không chạm lever.

• Đi dây: Không đi dây khi đang có điện.

• Điều chỉnh: Lever có thể điều chỉnh 8 hướng, mỗi hướng cách nhau 45°. Cân nhắc vị trí striker và thực hiện điều chỉnh

Các dòng sản phẩm đang có sẵn tại NTD

• Công tắc lệch băng tải ELAP-20: Loại tiêu chuẩn (không chống nổ)
• Công tắc lệch băng tải ELADP-22/ELADP 22N: Loại chống bụi và chống cháy nổ
• Công tắc lệch băng tải ELAM-10: Loại chống cháy nổ (Flame-proof type)
• Công tắc lệch băng tải ELADP-62PWN
• Công tắc lệch băng tải ELADP-22W
• Công tắc lệch băng tải ELADP-32W
• Công tắc hành trình MGL-5100　
• Công tắc hành trình MGL-5101
• Công tắc hành trình MGL-5102
• Công tắc hành trình MGL-5103
• Công tắc hành trình MGL-5161　
• Công tắc hành trình MGL-5191
• Công tắc hành trình MGL-5210　
• Công tắc hành trình MGL-5530
