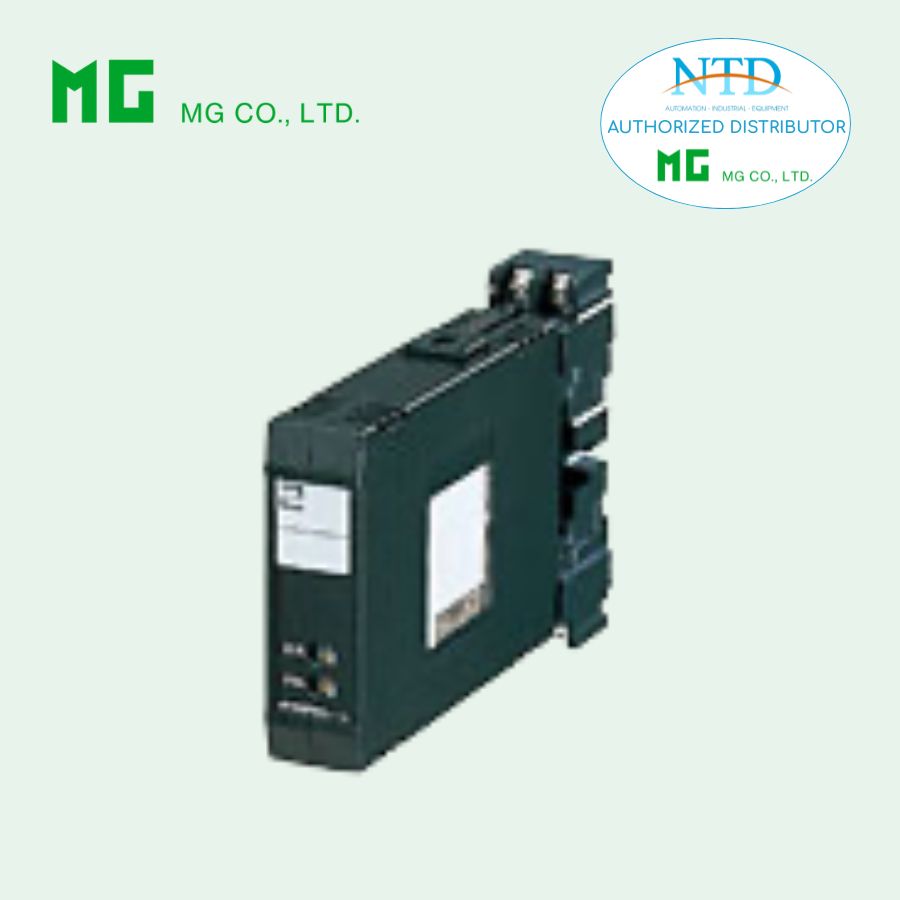

Mô đun xử lý tín hiệu HJF của MG (M-System)

Liên hệ Còn hàng

Model: HJF
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

HJF là module xử lý tín hiệu thuộc dòng H-UNIT – Space-saving Plug-in Signal Conditioners, được thiết kế để thực hiện các phép toán trên tín hiệu đầu vào, đặc biệt phù hợp trong các ứng dụng đo lường và điều khiển công nghiệp.

Với khả năng xử lý 2 tín hiệu đầu vào và thực hiện các phép toán như cộng, trừ, nhân, chia hoặc bù nhiệt độ/áp suất, HJF giúp nâng cao độ chính xác và tối ưu hóa hệ thống đo lưu lượng, nhiệt độ và áp suất. Thiết bị sử dụng vi xử lý hiện đại, cho phép lập trình linh hoạt ngay tại hiện trường thông qua bộ lập trình cầm tay.

Đặc điểm nổi bật

Xử lý toán học linh hoạt
- Thực hiện các phép toán: cộng, trừ, nhân, chia
- Hỗ trợ bù nhiệt độ và áp suất cho lưu lượng khí (ideal gas)
2 đầu vào tín hiệu độc lập
- Phù hợp cho các ứng dụng cần xử lý đồng thời nhiều tín hiệu
Lập trình tại hiện trường
- Dễ dàng cài đặt phương trình và tham số qua bộ lập trình PU-2x
Tích hợp vi xử lý
- Đảm bảo độ chính xác cao và xử lý ổn định
Thiết kế nhỏ gọn
- Dạng cắm (plug-in), tiết kiệm không gian tủ điện
- Phù hợp lắp DIN rail hoặc rack
Hỗ trợ kiểm tra vòng lặp (Loop testing)
Mật độ lắp đặt cao
- Tối ưu hóa không gian hệ thống

Thông số kỹ thuật chính

🔹 Ngõ vào (Input)

Dòng điện: 4 – 20 mA DC (Rin: 100 Ω)
Điện áp: 1 – 5 V DC (Rin ≥ 1 MΩ)

🔹 Ngõ ra (Output)

Dòng điện: 4 – 20 mA DC (tải ≤ 600 Ω)
Điện áp: 1 – 5 V DC (tải ≥ 500 Ω)

🔹 Nguồn cấp

24 V DC ±10%
Ripple: tối đa 10% p-p
Dòng tiêu thụ: ~90 mA

🔹 Hiệu năng

Độ chính xác đầu vào: ±0.2%
Độ chính xác đầu ra: ±0.2%
Hệ số nhiệt: ±0.015%/°C
Thời gian đáp ứng: ≤ 1.2 giây
Dải quá tải đầu vào: -25% đến +125%

🔹 Điều kiện hoạt động

Nhiệt độ: -5 đến +55°C
Độ ẩm: 30 – 90% RH (không ngưng tụ)

🔹 Cấu trúc & lắp đặt

Dạng: Plug-in
Kết nối: Terminal vít M3.5
Vật liệu vỏ: Nhựa chống cháy
Trọng lượng: ~220 g

Chức năng & phương trình

Thiết bị cho phép lựa chọn các phương trình:

Bù nhiệt độ cho lưu lượng kế DP (ideal gas)
Bù áp suất cho lưu lượng kế DP
Cộng / trừ tín hiệu
Nhân tín hiệu
Chia tín hiệu

Các tham số:

Gain: K0 – K2 (±29.999)
Bias: A0 – A2 (±299.99%)

Ứng dụng phổ biến

HJF được sử dụng rộng rãi trong các hệ thống công nghiệp:

Hệ thống đo lưu lượng
- Bù nhiệt độ và áp suất cho khí
- Tối ưu độ chính xác đo
Kết hợp nhiều tín hiệu
- Cộng hai lưu lượng
- Tính toán tỷ lệ (ratio)
Giám sát nhiệt độ
- Tính nhiệt độ trung bình
Tự động hóa nhà máy
- Xử lý tín hiệu trong PLC/DCS
