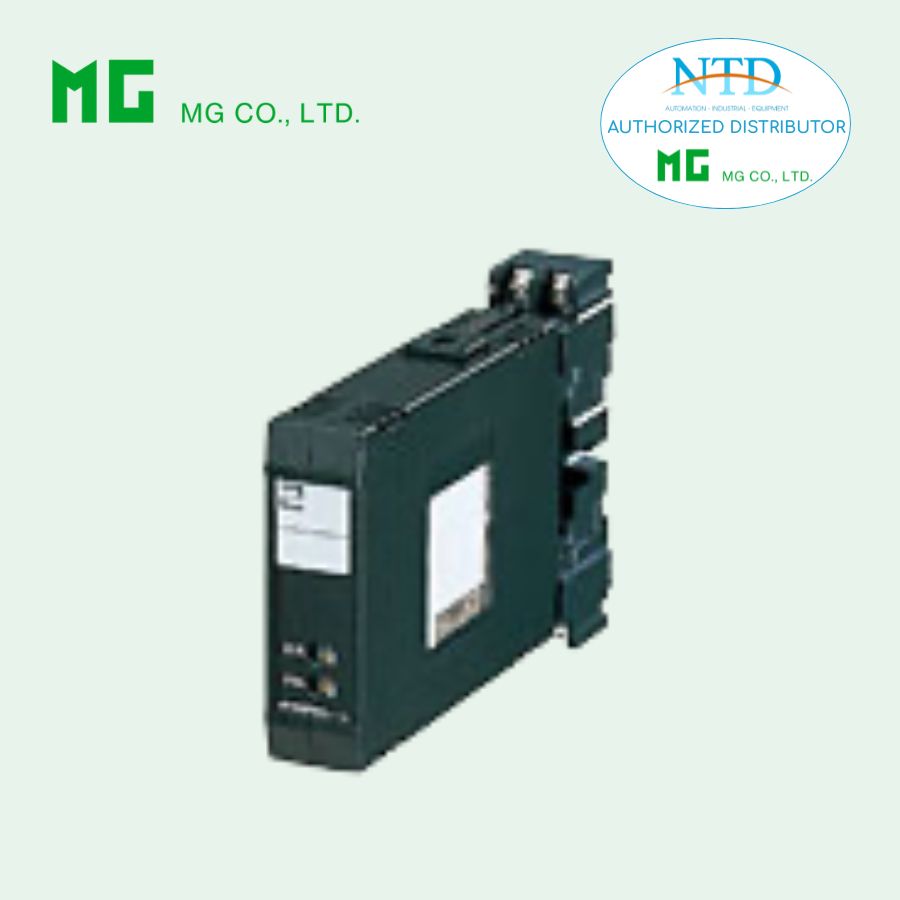

Bộ điều chỉnh tín hiệu nhiệt độ HJT của MG (M-System)

HJT là bộ điều chỉnh tín hiệu nhiệt độ (Thermocouple Transmitter) dạng cắm trực tiếp, thiết kế tiết kiệm không gian, có thể lập trình tại hiện trường (field-programmable). Sản phẩm chuyển đổi tín hiệu từ thermocouple thành tín hiệu chuẩn dùng trong quy trình công nghiệp, với độ chính xác cao và khả năng bảo vệ thiết bị khỏi quá tải.

Đặc điểm nổi bật

• Nhận tín hiệu trực tiếp từ thermocouple và cung cấp tín hiệu chuẩn cho hệ thống.
• Bộ vi xử lý tích hợp, lập trình được loại thermocouple và dải nhiệt độ tại hiện trường.
• Hỗ trợ linearization và bù điểm lạnh (cold junction compensation) độ chính xác cao.
• Bảo vệ chống burnout, cho phép đo lường ở khoảng cách xa mà sai số thấp.
• Có thể kiểm tra vòng lặp (loop) thông qua thiết bị lập trình cầm tay PU-2x.
• Thiết kế gọn, dễ lắp đặt với độ dày cao cho các hệ thống nhiều module.

Thông số kỹ thuật chính

• Ngõ vào (Input): Thermocouple các loại PR, K, E, J, T, B, R, S, WRe5-26, N
• Ngõ ra (Output):
  • Dòng điện: 4 – 20 mA DC (tải ≤ 600 Ω)
  • Điện áp: 1 – 5 V DC (tải ≥ 500 Ω)
• Nguồn cung cấp: 24 V DC ±10 %
• Khả năng bảo vệ: Upscale, Downscale hoặc Không burnout tùy chọn
• Vật liệu housing: Nhựa chịu cháy màu đen
• Kết nối: Terminal M3.5, có thể chọn thép mạ niken hoặc inox
• Trọng lượng: 220 g
• Độ chính xác: ±0.1 %
• Linearization: ±0.05 %
• Bù điểm lạnh: ±0.5°C

Môi trường hoạt động:

• Nhiệt độ: -5 – +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Trên mặt phẳng, DIN rail hoặc khung rack BX-16H

Ứng dụng phổ biến

• Thích hợp làm linh kiện dự phòng nhanh trong dây chuyền công nghiệp.
• Đo lường nhiệt độ chính xác cao, đặc biệt trong các khoảng nhiệt độ hẹp.
• Truyền tín hiệu từ xa với độ sai số thấp nhờ khả năng phát hiện burnout 0.1 μA.
• Sử dụng trong lò điện, lò nung (isolation).
• Phiên bản không burnout có thể kết nối song song với bộ ghi nhiệt độ (recorder).
