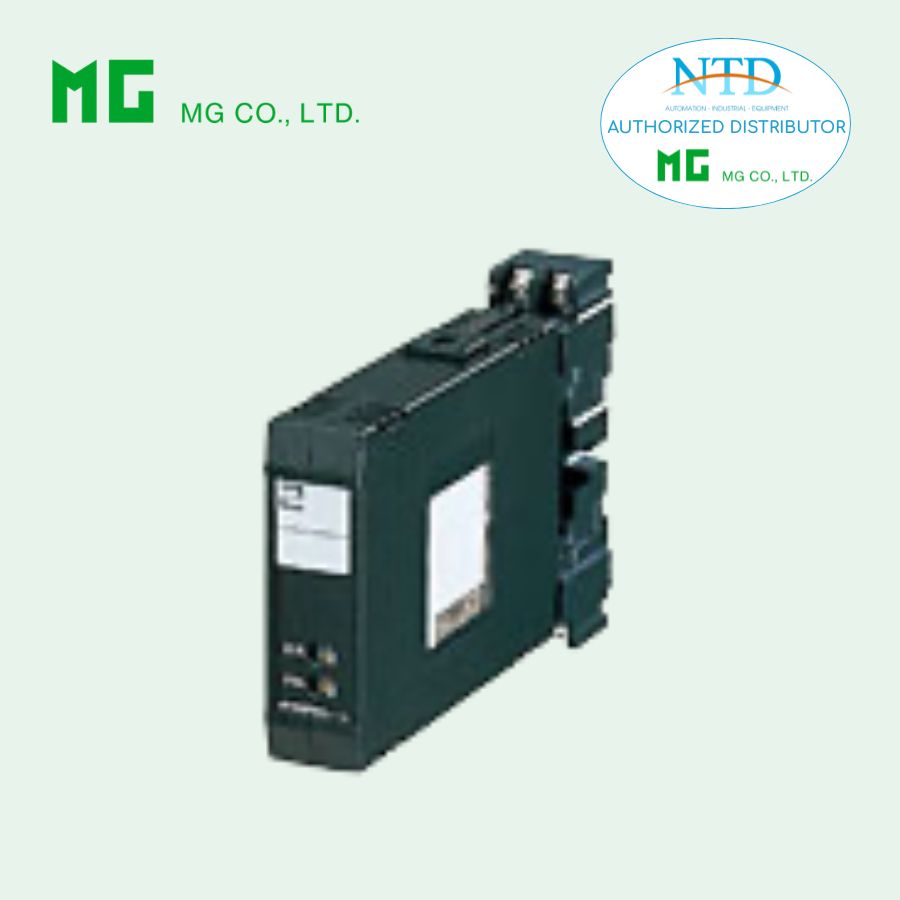

Bộ phát tín hiệu biến trở HMS của MG (M-System)

HMS là bộ phát tín hiệu từ biến trở có cách ly đầu ra thuộc dòng H-UNIT, thiết kế plug-in tiết kiệm không gian. Sản phẩm chuyển đổi tín hiệu vị trí từ biến trở hoặc slidewire sang tín hiệu DC chuẩn, phù hợp với nhiều ứng dụng công nghiệp cần đo mức hoặc vị trí chính xác.

Đặc điểm nổi bật

• Cung cấp tín hiệu DC tỷ lệ thuận với tín hiệu từ biến trở hoặc slidewire.
• Điện áp kích thích ổn định, có thể dùng với biến trở từ 100 Ω đến 10 kΩ mà không ảnh hưởng đến độ chính xác.
• Điều chỉnh Zero/Span 50% với tương tác tối thiểu.
• Thiết kế gắn dày đặc cho các hệ thống có không gian lắp hạn chế.
• Cách ly đầu ra, tăng độ an toàn và độ tin cậy cho hệ thống.

Ứng dụng phổ biến

• Đo mức trong các bồn chứa (tank levels).
• Theo dõi vị trí cơ cấu trong hệ thống cơ khí hoặc tự động hóa.

Thông số kỹ thuật chính

Mô hình: HMS–[1]–R[2]

Ngõ vào (Input Potentiometer):

• Tổng trở: 100 Ω – 10 kΩ
• Điện áp kích thích: 0,5 V DC
• Khoảng đo tối thiểu: 50% tổng trở

Ngõ ra (Output):

• DC Current: 0 – 20 mA (tải tối đa 15 V)
• DC Voltage: -10 – +12 V DC (tải tối đa 1 mA ≥ 0,5 V)
• Các lựa chọn khác theo mã: A – G, Z cho dòng; 1 – 6, 4W, 5W, 0 cho điện áp

Nguồn cấp: 24 V DC ±10%, ripple ≤10% p-p

Tùy chọn:

• Thời gian phản hồi tiêu chuẩn ≤ 0,5 giây
• Thời gian phản hồi nhanh ~ 25 ms (/K)
• Lớp phủ bảo vệ: Silicone (/C01), Polyurethane (/C02), Cao su (/C03)
• Vật liệu vít đầu nối: Thép không gỉ (/S01)

Thông số cơ bản khác:

• Kiểu kết cấu: Plug-in
• Kết nối: M3.5, moment 0,8 N·m
• Vật liệu vỏ: Nhựa chống cháy, màu đen
• Cách ly: Đầu vào đến đầu ra đến nguồn
• Điều chỉnh Zero: 0 – 50% tổng trở, Span: 50 – 100% tổng trở
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Tiêu thụ dòng: ~80 mA
• Trọng lượng: 200 g

Hiệu suất:

• Độ chính xác: ±0,1%
• Hệ số nhiệt độ: ±0,015 %/°C
• Ảnh hưởng điện áp lưới: ±0,1%
• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Điện áp chịu đựng: 500 V AC/1 phút (đầu vào/ra/nguồn), 1500 V AC/1 phút (đấu đất)
